Teleskopschiene Gr.43 290X43X22, Wälzlagerstahl, S=158 - K2020.430290
Teleskopschiene Gr.43 290X43X22, Wälzlagerstahl, S=158 - K2020.430290
Teleskopschiene Gr.43 290X43X22, Wälzlagerstahl, S=158 - K2020.430290
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
212,11 €*
214,25 €*
(1% gespart)
|
| Bis 24 |
209,96 €*
214,25 €*
(2% gespart)
|
| Bis 49 |
208,89 €*
214,25 €*
(2.5% gespart)
|
| Bis 99 |
207,82 €*
214,25 €*
(3% gespart)
|
| Ab 100 |
206,75 €*
214,25 €*
(3.5% gespart)
|
Produktinformationen "Teleskopschiene Gr.43 290X43X22, Wälzlagerstahl, S=158 - K2020.430290"
Schiene und Läufer Wälzlagerstahl.
Kugeln Wälzlagerstahl.
Ausführung:
Schiene und Läufer verzinkt.
Laufbahnen induktiv gehärtet.
Kugeln gehärtet.
Bestellhinweis:
Verkauf einzeln.
Hinweis:
Teilauszug bestehend aus einer festen Führungsschiene und einem beweglichen Läufer. Der Läufer kann einseitig etwas mehr als die Hälfte der Schienenlänge ausfahren (S Hub). Durch Entfernen der Arretierschraube ist ein Teilauszug mit dem Hub S zu beiden Seiten möglich. Der Gesamthub beträgt dann 2S (Hub).
Diese kompakte und einfache Bauweise ermöglicht sehr große Tragzahlen.
Die maximale Verfahrgeschwindigkeit beträgt 0,8 m/s.
Einsatztemperatur -30 °C bis +170 °C.
Auf Anfrage:
Andere Längen (Rastermaß 80 mm).
Größe 28 bis max. 1170 mm.
Größe 35 bis max. 1490 mm.
Größe 43 bis max. 1970 mm.

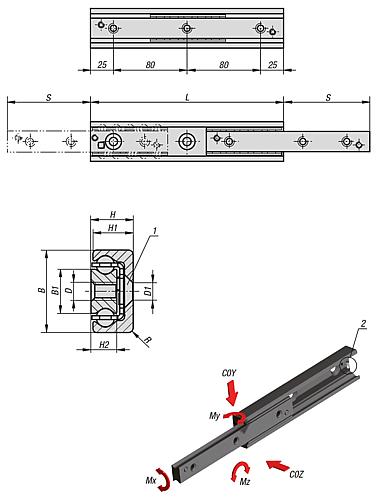

Zeichnungshinweis:
1) für Senkschraube DIN EN ISO 10642
2) Arretierschraube
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
| Größe: | 43 |
|---|---|
| Material Grundkörper: | Wälzlagerstahl |
| D: | M8 |
| B=Breite: | 43 |
| B1: | 23 |
| Anzahl Bohrungen: | 4 |
| C0Y N: | 2872 |
| C0Z N: | 2010 |
| D1: | M8 |
| H=Höhe: | 22 |
| H1: | 21 |
| H2: | 13,5 |
| L=Länge: | 290 |
| L max.: | 1970 |
| Hub S: | 158 |
| Mx Nm: | 93,8 |
| My Nm: | 201 |
| Mz Nm: | 288 |
| RoHS: | konform |
| R: | 2,5 |
