Teleskopschiene Gr.28 210X28X26, Wälzlagerstahl, S=232 - K2019.280210
Teleskopschiene Gr.28 210X28X26, Wälzlagerstahl, S=232 - K2019.280210
Teleskopschiene Gr.28 210X28X26, Wälzlagerstahl, S=232 - K2019.280210
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
212,81 €*
214,96 €*
(1% gespart)
|
| Bis 24 |
210,66 €*
214,96 €*
(2% gespart)
|
| Bis 49 |
209,59 €*
214,96 €*
(2.5% gespart)
|
| Bis 99 |
208,51 €*
214,96 €*
(3% gespart)
|
| Ab 100 |
207,44 €*
214,96 €*
(3.5% gespart)
|
Produktinformationen "Teleskopschiene Gr.28 210X28X26, Wälzlagerstahl, S=232 - K2019.280210"
Schiene und Läufer Wälzlagerstahl.
Kugeln Wälzlagerstahl.
Kugelkäfig aus Stahl.
Ausführung:
Schiene, Läufer und Kugelkäfig verzinkt.
Laufbahnen induktiv gehärtet.
Kugeln gehärtet.
Bestellhinweis:
Verkauf einzeln.
Hinweis:
Vollauszug bestehend aus zwei Führungsschienen, die als festes und bewegliches Element dienen und zwei Läufern, die miteinander verbunden das Zwischenelement bilden. Diese Anordnung bietet einen guten Schutz der offenen Kugelkäfige vor Verschmutzung. Der maximale Hub ist größer als die geschlossene Länge der Teleskopschiene. Die Einbaulage sollte bevorzugt horizontal erfolgen. Um alle Befestigungsbohrungen zu erreichen ist es notwendig die Arretierschraube in der Schiene zur Montage zu entfernen und anschließend wieder einzusetzen. Ein beidseitiger Hub wird durch das Entfernen der Arretierschrauben erreicht.
Die internen Anschläge dienen der Begrenzung des Käfigs. Für ein belastetes System bitte externe Anschläge vorsehen.
Zur Montage der Schiene Senkkopfschrauben nach DIN EN ISO 10642 der Festigkeitsklasse 10.9 verwenden.
Die maximale Verfahrgeschwindigkeit beträgt 0,8 m/s.
Einsatztemperatur -30 °C bis +170 °C.
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

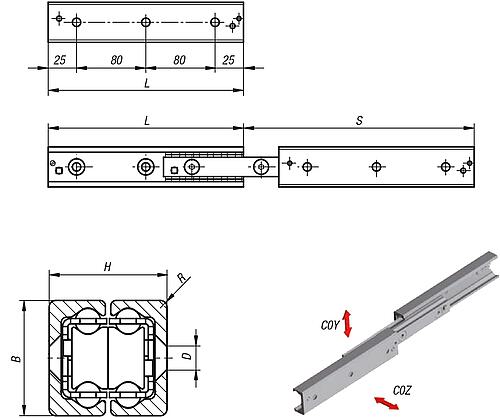

| Größe: | 28 |
|---|---|
| Material Grundkörper: | Wälzlagerstahl |
| B=Breite: | 28 |
| H=Höhe: | 26 |
| Anzahl Bohrungen: | 3 |
| C0Y N: | 432 |
| C0Z N: | 302 |
| D für Schraube: | M5 |
| R: | 1 |
| L=Länge: | 210 |
| RoHS: | konform |
| Hub S: | 232 |
