T-Nutenspanner D=M10 Edelstahl, gehärtet, Komp:Edelstahl, BN=14 - K1412.1014
T-Nutenspanner D=M10 Edelstahl, gehärtet, Komp:Edelstahl, BN=14 - K1412.1014
Produktnummer:
7762922
T-Nutenspanner D=M10 Edelstahl, gehärtet, Komp:Edelstahl, BN=14 - K1412.1014
EAN-Nr.:
4059245341375
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
63,85 €*
64,50 €*
(1.01% gespart)
|
| Bis 24 |
63,21 €*
64,50 €*
(2% gespart)
|
| Bis 49 |
62,89 €*
64,50 €*
(2.5% gespart)
|
| Bis 99 |
62,56 €*
64,50 €*
(3.01% gespart)
|
| Ab 100 |
62,24 €*
64,50 €*
(3.5% gespart)
|
Produktinformationen "T-Nutenspanner D=M10 Edelstahl, gehärtet, Komp:Edelstahl, BN=14 - K1412.1014"
Werkstoff:
Grundkörper Edelstahl 1.7225.
Schrauben Stahl Festigkeitsklasse 8.8.
Ausführung:
Grundkörper gehärtet und vernickelt.
Schrauben brüniert.
Hinweis:
Mit den T-Nutenspannern können besonders niedrige Werkstücke gespannt werden. Durch die Niederzugkraft wird das Werkstück zusätzlich auf den Maschinentisch gedrückt.
Anwendung:
1. T-Nutenspanner einschieben in die T-Nut des Maschinentisches bis zum Werkstück.
2. Befestigungsschraube des T-Nutenspanners gemäß Drehmoment anziehen.
3. Durch das Anziehen der Spannschraube des T-Nutenspanners wird das Werkstück gespannt.
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Grundkörper Edelstahl 1.7225.
Schrauben Stahl Festigkeitsklasse 8.8.
Ausführung:
Grundkörper gehärtet und vernickelt.
Schrauben brüniert.
Hinweis:
Mit den T-Nutenspannern können besonders niedrige Werkstücke gespannt werden. Durch die Niederzugkraft wird das Werkstück zusätzlich auf den Maschinentisch gedrückt.
Anwendung:
1. T-Nutenspanner einschieben in die T-Nut des Maschinentisches bis zum Werkstück.
2. Befestigungsschraube des T-Nutenspanners gemäß Drehmoment anziehen.
3. Durch das Anziehen der Spannschraube des T-Nutenspanners wird das Werkstück gespannt.
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

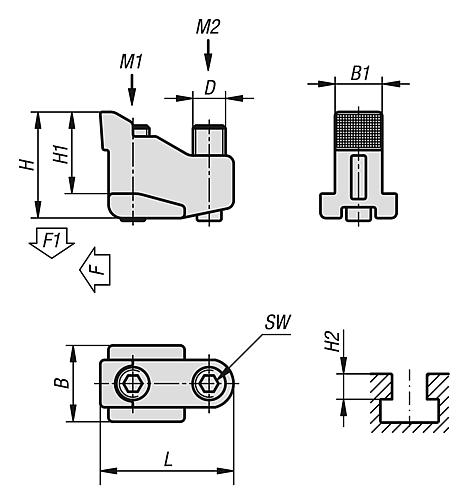

Eigenschaften
| Material Komponente: | Edelstahl |
|---|---|
| SW: | 5 |
| Material Grundkörper: | Edelstahl |
| Ausführung 2: | gehärtet |
| B=Breite: | 22 |
| Oberfläche Grundkörper: | gehärtet und vernickelt |
| B1: | 13,6 |
| RoHS: | konform |
| Anziehdrehmoment M1 Nm: | 18 |
| Anziehdrehmoment M2 Nm: | 9 |
| D=Gewinde: | M10 |
| H=Höhe: | 31 |
| H1: | 24 |
| H2: | 14-19 |
| F1 kN: | 3,5 |
| BN=Nutbreite: | 14 |
| L=Länge: | 40 |
| F kN: | 7 |
| Oberfläche Komponente: | gehärtet und vernickelt |
