Spanndorn, Form:B, Edelstahl blank, D=10, F3=0,62 - K1293.208100
Spanndorn, Form:B, Edelstahl blank, D=10, F3=0,62 - K1293.208100
Produktnummer:
7810593
Spanndorn, Form:B, Edelstahl blank, D=10, F3=0,62 - K1293.208100
EAN-Nr.:
4059245858729
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
30,75 €*
31,38 €*
(2.01% gespart)
|
| Bis 24 |
29,00 €*
31,38 €*
(7.58% gespart)
|
| Bis 49 |
28,12 €*
31,38 €*
(10.39% gespart)
|
| Bis 99 |
27,46 €*
31,38 €*
(12.49% gespart)
|
| Ab 100 |
26,36 €*
31,38 €*
(16% gespart)
|
Produktinformationen "Spanndorn, Form:B, Edelstahl blank, D=10, F3=0,62 - K1293.208100"
Werkstoff:
Ausführung:
blank.
Bestellbeispiel:
K1293.104050
Hinweis:
Der Spanndorn findet Anwendung in kleinen Bohrungen (Durchgangsbohrungen) um Werkstücke zu positionieren und zu spannen. Die Spannbewegung erfolgt manuell von oben mit einem Inbusschlüssel. Sie können auf den gewünschten Durchmesser selbst eingeschliffen werden. Die Aufnahmebohrung vom Werkstück sollte die Toleranz H7 aufweisen.
D min. = Kleinster zulässiger Durchmesser auf den "D" geschliffen werden darf.
- in Bohrungen von Ø5 bis Ø12,5 mm verwendbar
- kompakte Bauweise, kleiner Einbauraum
- einfaches Handling
- beliebige Einbaulage
- verschiedene Einbauvarianten möglich
- Schonung der Werkstückoberfläche durch Flächenpressung
- individuell auf den Durchmesser anpassbar
Montage:
Bei Bedarf kann der Durchmesser D dem zu spannenden Durchmesser angepasst werden. In diesem Fall den Spanndorn ca. 0,2 mm (Spannweg) über den Durchmesser im Ruhestand weiten. Nun wird der Spanndorn auf den Innendurchmesser des Werkstückes geschliffen.
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

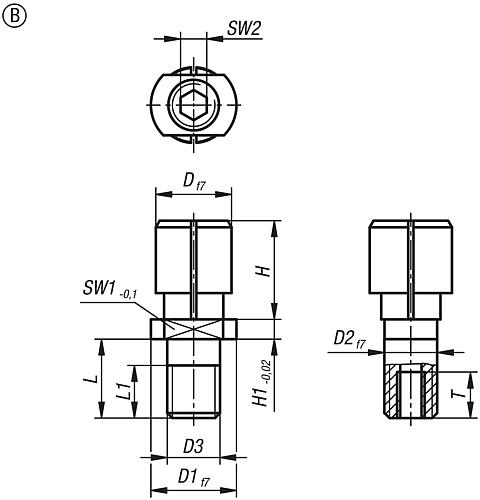

Eigenschaften
| SW1: | 10 |
|---|---|
| Anzieh- drehmoment max. Nm: | 4,4 |
| SW2: | 3 |
| Form: | B |
| D1: | 12 |
| L: | 11,8 |
| H: | 12 |
| H1: | 3 |
| D2: | 8 |
| T: | 3 |
| D3: | M8 |
| Spannkraft max. kN: | 0,62 |
| Material Grundkörper: | Edelstahl |
| L1: | 8 |
| Oberfläche Grundkörper: | blank |
| D=Durchmesser max.: | 10 |
| D=Durchmesser min.: | 8 |
| PL Edelstahl: | true |
| Stahlschlüssel Grundkörper: | 1.4305 |
| RoHS: | konform |
