Spanndorn, Form:A, Edelstahl blank, D=6, F3=0,19 - K1293.105060
Spanndorn, Form:A, Edelstahl blank, D=6, F3=0,19 - K1293.105060
Produktnummer:
7762861
Spanndorn, Form:A, Edelstahl blank, D=6, F3=0,19 - K1293.105060
EAN-Nr.:
4059245328222
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
30,61 €*
31,24 €*
(2.02% gespart)
|
| Bis 24 |
28,86 €*
31,24 €*
(7.62% gespart)
|
| Bis 49 |
27,99 €*
31,24 €*
(10.4% gespart)
|
| Bis 99 |
27,33 €*
31,24 €*
(12.52% gespart)
|
| Ab 100 |
26,24 €*
31,24 €*
(16.01% gespart)
|
Produktinformationen "Spanndorn, Form:A, Edelstahl blank, D=6, F3=0,19 - K1293.105060"
Werkstoff/Ausführung:
blank.
Hinweis:
Der Spanndorn findet Anwendung in kleinen Bohrungen (Durchgangsbohrungen) um Werkstücke zu positionieren und zu spannen. Die Spannbewegung erfolgt manuell von oben mit einem Inbusschlüssel. Sie können auf den gewünschten Durchmesser selbst eingeschliffen werden. Die Aufnahmebohrung vom Werkstück sollte die Toleranz H7 aufweisen.
D min. = Kleinster zulässiger Durchmesser auf den "D" geschliffen werden darf.
- in Bohrungen von Ø5 bis Ø12,5 mm verwendbar
- kompakte Bauweise, kleiner Einbauraum
- einfaches Handling
- beliebige Einbaulage

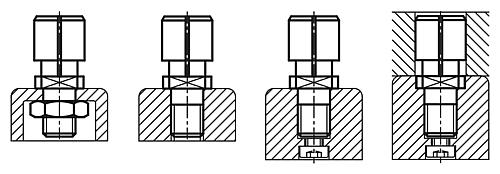

- verschiedene Einbauvarianten möglich
- Schonung der Werkstückoberfläche durch Flächenpressung
- individuell auf den Durchmesser anpassbar
Montage:
Bei Bedarf kann der Durchmesser D dem zu spannenden Durchmesser angepasst werden. In diesem Fall den Spanndorn ca. 0,2 mm (Spannweg) über den Durchmesser im Ruhestand weiten. Nun wird der Spanndorn auf den Innendurchmesser des Werkstückes geschliffen.
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
blank.
Hinweis:
Der Spanndorn findet Anwendung in kleinen Bohrungen (Durchgangsbohrungen) um Werkstücke zu positionieren und zu spannen. Die Spannbewegung erfolgt manuell von oben mit einem Inbusschlüssel. Sie können auf den gewünschten Durchmesser selbst eingeschliffen werden. Die Aufnahmebohrung vom Werkstück sollte die Toleranz H7 aufweisen.
D min. = Kleinster zulässiger Durchmesser auf den "D" geschliffen werden darf.
- in Bohrungen von Ø5 bis Ø12,5 mm verwendbar
- kompakte Bauweise, kleiner Einbauraum
- einfaches Handling
- beliebige Einbaulage
- verschiedene Einbauvarianten möglich
- Schonung der Werkstückoberfläche durch Flächenpressung
- individuell auf den Durchmesser anpassbar
Montage:
Bei Bedarf kann der Durchmesser D dem zu spannenden Durchmesser angepasst werden. In diesem Fall den Spanndorn ca. 0,2 mm (Spannweg) über den Durchmesser im Ruhestand weiten. Nun wird der Spanndorn auf den Innendurchmesser des Werkstückes geschliffen.
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

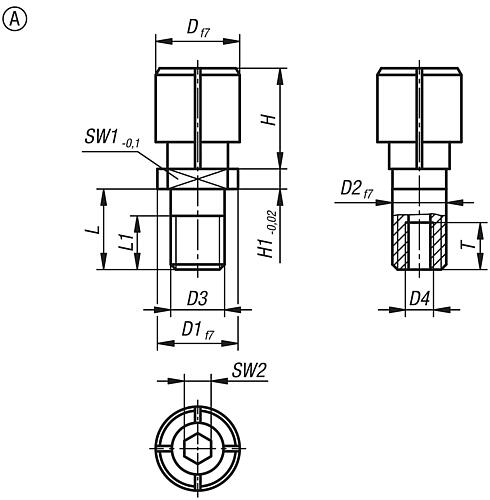

Eigenschaften
| Material Grundkörper: | Edelstahl |
|---|---|
| SW1: | 6 |
| SW2: | 2 |
| Form: | A |
| Oberfläche Grundkörper: | blank |
| D1: | 10 |
| L: | 10 |
| H: | 8 |
| Anwendung: | bearbeitete Teile |
| Anzieh- drehmoment max. Nm: | 0,9 |
| H1: | 2,5 |
| D2: | 6 |
| T: | 6 |
| D3: | M6 |
| D4: | M3 |
| L1: | 6 |
| D=Durchmesser max.: | 6 |
| D=Durchmesser min.: | 5 |
| Stahlschlüssel Grundkörper: | 1.4305 |
| RoHS: | konform |
| Spannart: | Innenspannung |
| Spannkraft max. kN: | 0,19 |
