Teleskopschiene L=558,8 19,1X76,2, Vollauszug S=558,8, Fp=272, Form B, Stahl verzinkt, Montage seitlich, 1 Stück - K1719.05591

Produktinformationen "Teleskopschiene L=558,8 19,1X76,2, Vollauszug S=558,8, Fp=272, Form B, Stahl verzinkt, Montage seitlich, 1 Stück - K1719.05591"

Werkstoff:
Schienen Stahl.
Kugelkäfige Stahl.
Kugeln Stahl.

Ausführung:

Schienen verzinkt.
Kugelkäfige verzinkt.
Kugeln gehärtet.

Bestellhinweis:
Verkauf einzeln.

Hinweis:

Bei Teleskopschienen mit Vollauszug ist der Hub ungefähr gleich der Einbaulänge, wodurch mehr Komfort und Zugänglichkeit gewährleistet wird. Rastung in geöffneter und geschlossener Position. Nur durch das Betätigen des Entriegelungshebels kann die Teleskopschiene geöffnet oder geschlossen werden. Die dynamische Lastkapazität der Teleskopschienen gibt die maximale Belastbarkeit eines vertikal montierten Teleskopschienen-Paares bei Nutzung des vollen Auszugsweges an. Die angegebenen Tragkräfte beziehen sich auf den Maximalwert bei 10.000 Zyklen.

Nicht für horizontale Montage geeignet.

Die Kopfhöhe der Befestigungsschrauben sollte eine Höhe von 4,8 mm nicht überschreiten, sonst besteht das Risiko einer Kollision mit anderen Schienenteilen.

Die Teleskopschienen können nicht als Paar bestellt werden.
Ist eine beidseitige Verriegelung gewünscht muss eine linke und eine rechte Ausführung bestellt werden.
Sollte eine einseitige Verriegelung gewünscht sein, ist eine Kombination mit K1720 möglich.

Vorteile:
Rastung in geöffneter und geschlossener Position
Für Schwerlastanwendungen
Manuelle Entriegelung
Leichter Lauf

Zubehör:

Teleskopschienen Stahl K1720.
Beachten:
Die maximale Belastbarkeit ist auf ein Teleskopschienen-Paar bezogen.

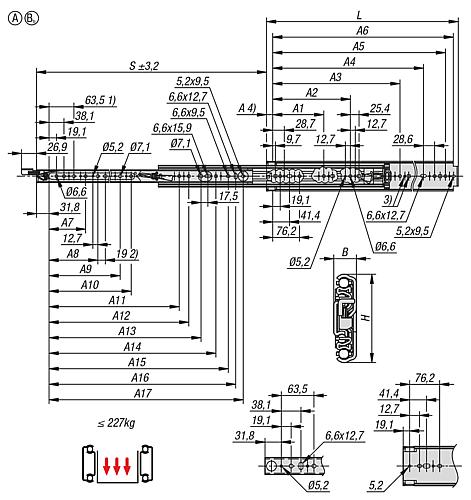

Zeichnungshinweis:
1) Montageloch bei K1719.03050 und K1719.03051 nicht vorhanden
2) Montageloch bei K1719.05590 und K1719.05591 nicht vorhanden
3) Ausschnitt für Schlossschraube
4) Nur Bezugsmaß, kein Montageloch
5) Form B, identische Bemaßung als rechte Ausführung

Ausführung: Vollauszug
Form: B
Form-Typ: rechts
Montage seitlich
A13: 347,7
A14: 407,9
A15: 433,3
A16: 452,4
A4: 457,2
A5: 514,4
A6: 533,4
A7: 127
A8: 190,5
RoHS: ja

K1719.05591
Eigenschaften
Gesamttragkraft (kg): 272 kg
Länge (mm): 558.8 mm
