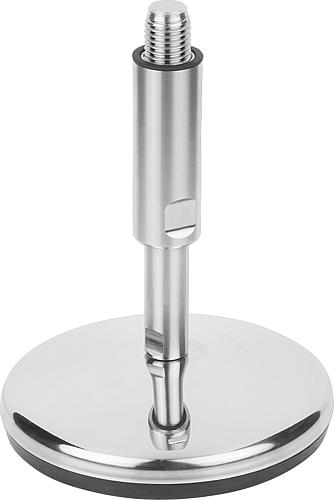

Stellfuß für Hygienebereich M16 Edelstahl, Komp:Gummi, D=150 - K0741.15016X150
Stellfuß für Hygienebereich M16 Edelstahl, Komp:Gummi, D=150 - K0741.15016X150
Produktnummer:
7293575
Stellfuß für Hygienebereich M16 Edelstahl, Komp:Gummi, D=150 - K0741.15016X150
EAN-Nr.:
4059245474646
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
67,30 €*
68,67 €*
(2% gespart)
|
| Bis 24 |
63,46 €*
68,67 €*
(7.59% gespart)
|
| Bis 49 |
61,53 €*
68,67 €*
(10.4% gespart)
|
| Bis 99 |
60,09 €*
68,67 €*
(12.49% gespart)
|
| Ab 100 |
57,69 €*
68,67 €*
(15.99% gespart)
|
Produktinformationen "Stellfuß für Hygienebereich M16 Edelstahl, Komp:Gummi, D=150 - K0741.15016X150"
Werkstoff:
Fußteller Edelstahl 1.4301.
Gewindespindel Edelstahl 1.4301.
Gummiauflage und Gummi-Dichtung (EPDM).
Ausführung:
Fußteller poliert.
Gewindespindel blank.
Gummiauflage schwarz.
Gummi-Dichtung schwarz.
Bestellbeispiel:
K0741.08016X143
Hinweis:
Der Stellfuß verfügt über eine Verstellhülse, die Teile des Gewindes bedeckt. Im Inneren der Hülse ist ein O-Ring eingearbeitet. Der O-Ring verhindert das Eindringen von Schmutz.
EPDM entspricht den Richtlinien, die in den Normschriften der USDA für Gummiprodukte aufgeführt sind.
Die Stellfüße Edelstahl für den Hygienebereich erhielten das Equipment Acceptance Certificate der USDA (US-Department of Agriculture).
Die in der Tabelle angegebenen Belastungswerte beruhen auf einer Versuchsreihe, bei der eine statische Last senkrecht zum Teller in der Mitte der Spindel aufgebracht wurde. Radial einwirkende Kräfte, wie sie bei Vibrationen oder anderen Rütteleffekten entstehen, beeinflussen die Belastbarkeit und sind bei den angegebenen Werten nicht berücksichtigt.

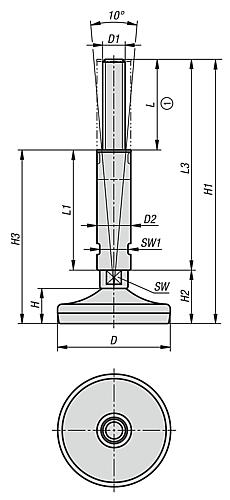

Zeichnungshinweis:
1) verstellbereich
D: 150
D1: M16
D2: 24
H: 35
H1: 198
H2: 48
H3: 133
L: 65
L1: 85
L3: 150
SW: 17
SW1: 20
RoHS: ja
Ausführung: für Hygienebereich
Belastbarkeit max. kN (nur bei statischer Belastung): 30
K0741.15016X150
Fußteller Edelstahl 1.4301.
Gewindespindel Edelstahl 1.4301.
Gummiauflage und Gummi-Dichtung (EPDM).
Ausführung:
Fußteller poliert.
Gewindespindel blank.
Gummiauflage schwarz.
Gummi-Dichtung schwarz.
Bestellbeispiel:
K0741.08016X143
Hinweis:
Der Stellfuß verfügt über eine Verstellhülse, die Teile des Gewindes bedeckt. Im Inneren der Hülse ist ein O-Ring eingearbeitet. Der O-Ring verhindert das Eindringen von Schmutz.
EPDM entspricht den Richtlinien, die in den Normschriften der USDA für Gummiprodukte aufgeführt sind.
Die Stellfüße Edelstahl für den Hygienebereich erhielten das Equipment Acceptance Certificate der USDA (US-Department of Agriculture).
Die in der Tabelle angegebenen Belastungswerte beruhen auf einer Versuchsreihe, bei der eine statische Last senkrecht zum Teller in der Mitte der Spindel aufgebracht wurde. Radial einwirkende Kräfte, wie sie bei Vibrationen oder anderen Rütteleffekten entstehen, beeinflussen die Belastbarkeit und sind bei den angegebenen Werten nicht berücksichtigt.
Zeichnungshinweis:
1) verstellbereich
D: 150
D1: M16
D2: 24
H: 35
H1: 198
H2: 48
H3: 133
L: 65
L1: 85
L3: 150
SW: 17
SW1: 20
RoHS: ja
Ausführung: für Hygienebereich
Belastbarkeit max. kN (nur bei statischer Belastung): 30
K0741.15016X150
Eigenschaften
| Höhe (mm): | 198 mm |
|---|---|
| Gewindegröße: | M16 |
