Sicherheits-Zylindergriff selbsttätig rückschwenkend Gr.2 D=M05, L=44, L1=47,5, Thermoplast, Komp: Stahl - K1470.205
Sicherheits-Zylindergriff selbsttätig rückschwenkend Gr.2 D=M05, L=44, L1=47,5, Thermoplast, Komp: Stahl - K1470.205
Produktnummer:
7680696
Sicherheits-Zylindergriff selbsttätig rückschwenkend Gr.2 D=M05, L=44, L1=47,5, Thermoplast, Komp: Stahl - K1470.205
EAN-Nr.:
4059245476343
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
34,61 €*
35,32 €*
(2.01% gespart)
|
| Bis 24 |
32,63 €*
35,32 €*
(7.62% gespart)
|
| Bis 49 |
31,65 €*
35,32 €*
(10.39% gespart)
|
| Bis 99 |
30,90 €*
35,32 €*
(12.51% gespart)
|
| Ab 100 |
29,67 €*
35,32 €*
(16% gespart)
|
Produktinformationen "Sicherheits-Zylindergriff selbsttätig rückschwenkend Gr.2 D=M05, L=44, L1=47,5, Thermoplast, Komp: Stahl - K1470.205"

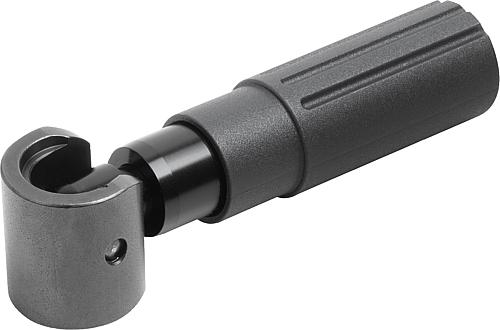

Zylindergriffe werden montiert geliefert und können z.B. an Handräder, Haspeln und Kurbeln angeschraubt werden. Der zylindrische Absatz und die konische Form verleihen den Zylindergriffen eine optimierte Haptik und gute Griffigkeit. Durch das selbsttätige Rückschwenken werden Störkonturen vermieden, wodurch zusätzlich die Verletzungsgefahr minimiert wird.
Werkstoff: Griff Thermoplast, Achse Stahl
Ausführung: Griff schwarz, Stahlteile brüniert
Um den Sicherheits-Zylindergriff in die Bedienungsstellung zu bringen, sind zwei Stellvorgänge auszuführen: 1.) Griff um die Drehachse bis zum Anschlag schwenken (90°) 2.) Griff in axialer Richtung in die Arretierstellung drücken. Das selbsttätige Rückschwenken erfolgt nach dem Loslassen.
Die Bohrung D3 wird als Positionierbohrung verwendet.
Vorteile:

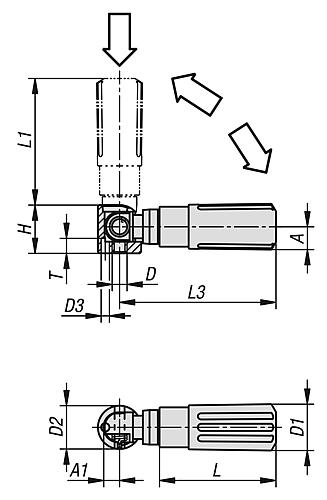

Maße:• A1: • D2: 16• D3: 3,5• H: 18• L3: 58• T: 4,5
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Werkstoff: Griff Thermoplast, Achse Stahl
Ausführung: Griff schwarz, Stahlteile brüniert
Um den Sicherheits-Zylindergriff in die Bedienungsstellung zu bringen, sind zwei Stellvorgänge auszuführen: 1.) Griff um die Drehachse bis zum Anschlag schwenken (90°) 2.) Griff in axialer Richtung in die Arretierstellung drücken. Das selbsttätige Rückschwenken erfolgt nach dem Loslassen.
Die Bohrung D3 wird als Positionierbohrung verwendet.
Vorteile:
- Optimierte Haptik und gute Griffigkeit
- Griffe für Handräder und Kurbeln
- Selbsttätiges Rückschwenken nach Loslassen
- Verschiedene Gewindegrößen
- NOVO grip KIPP-Design
Maße:• A1: • D2: 16• D3: 3,5• H: 18• L3: 58• T: 4,5
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| A: | 10 |
|---|---|
| Größe: | 2 |
| D1=Außendurchmesser: | 16 |
| L1=Grifflänge: | 47,5 |
| A1: | 5,3 |
| D=Gewinde: | M5 |
| Gewindeart: | Innengewinde |
| L=Grifflänge: | 44 |
| Ausführung 1: | selbsttätig rückschwenkend |
| Material Komponente: | Stahl |
| D2: | 16 |
| D3: | 3,5 |
| H: | 18 |
| L3: | 58 |
| T: | 4,5 mm |
| Material Grundkörper: | Thermoplast |
| RoHS: | konform |
