Schnellspanner mit Kraftsensor, Horizontal M08, F4=1400, C1=Max.18,4, 4-20Ma, Edelstahl, Komp: Edelstahl - K1463.10800311
Schnellspanner mit Kraftsensor, Horizontal M08, F4=1400, C1=Max.18,4, 4-20Ma, Edelstahl, Komp: Edelstahl - K1463.10800311
Produktnummer:
7301478
Schnellspanner mit Kraftsensor, Horizontal M08, F4=1400, C1=Max.18,4, 4-20Ma, Edelstahl, Komp: Edelstahl - K1463.10800311
EAN-Nr.:
4059245470198
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
1.061,65 €*
1.083,32 €*
(2% gespart)
|
| Bis 24 |
1.000,98 €*
1.083,32 €*
(7.6% gespart)
|
| Bis 49 |
970,65 €*
1.083,32 €*
(10.4% gespart)
|
| Bis 99 |
947,90 €*
1.083,32 €*
(12.5% gespart)
|
| Ab 100 |
909,99 €*
1.083,32 €*
(16% gespart)
|
Produktinformationen "Schnellspanner mit Kraftsensor, Horizontal M08, F4=1400, C1=Max.18,4, 4-20Ma, Edelstahl, Komp: Edelstahl - K1463.10800311"
Werkstoff:
Schnellspanner Edelstahl.
Griffelement Polyamid.
Kraftsensor Edelstahl.
Elektronikgehäuse Edelstahl.
Distanzhülse Edelstahl.
Gewindestift Edelstahl.
Schutzkappe Thermoplast.
Ausführung:
Edelstahlteile blank.
Schutzkappe schwarz.
Hinweis:
inkl. 1 Set Spannstücke K1464
Anwendung:
Schnellspanner werden zum Halten und Spannen von Werkstücken verwendet. Sie dienen als Montagevorrichtung und Haltevorrichtung.
Der Schnellspanner mit Kraftsensor ermöglicht das Messen und Einstellen der Spannkraft. Werkstücke können somit definiert und rückverfolgbar gespannt werden.
Das Spannstück dient zum Einstellen der Spannkraft. Für unterschiedlich dicke Werkstücke stehen unterschiedlich hohe Spannstücke zur Verfügung.
Zubehör:
K1464
Technische Daten:
Kraftsensor:
Nennkraft Fnom: Spannkraft F4
Kalibrierbereich: 0 - Spannkraft F4
Gesamtsystem-Genauigkeit: 5% Fnom
Grenzkraft FL: 120% Fnom
Bruchkraft FB: >200% Fnom
Nenntemperaturbereich BT,nom: -20 - +60 °C
Verstärkerelektronik:
Betriebsspannung: 10 - 30 V DC
Ausgangssignal (Nennkennwert) Cnom: 4 - 20 mA 3-Leiter
Zulässige Bürde: <(Ub- 10V)/0,024 A
Elektrischer Anschluss: M12x1
Anschlussbelegung:
1: UB+
2: -
3: 0V / S-
4: S+
Schutzart: IP66

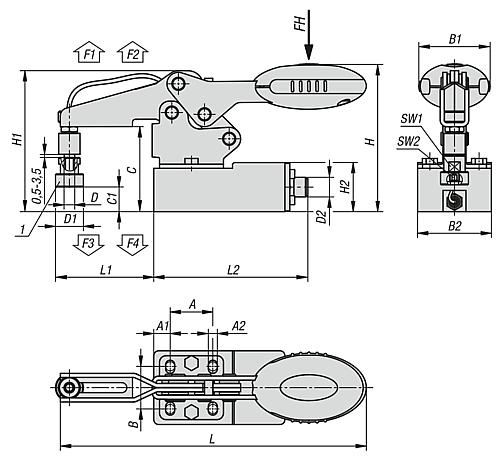

Zeichnungshinweis:
1) Spannstück K1464
A: 26
A1: 10
A2: 6,2
B: 26
B1: 41,5
B2: 45
C: 58,7
C1: max. 18,4
D: M8
D1: 17
D2: M12x1
H: 100,4
H1: 96,6
H2: 30
L: 223,1
L1: 73,5
L2: 94
SW1: 11
SW2: 4
RoHS: ja
Einbaulage: horizontal
Ausgangssignal: 4-20mA
Handkraft FH N: 200
Haltekraft F1 N: 2000
Haltekraft F2 N: 2800
Spannkraft F3 N: 830
Spannkraft F4 N: 1400
Öffnungswinkel Griff: 67°
Öffnungswinkel Haltearm: 86°
K1463.10800311
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Schnellspanner Edelstahl.
Griffelement Polyamid.
Kraftsensor Edelstahl.
Elektronikgehäuse Edelstahl.
Distanzhülse Edelstahl.
Gewindestift Edelstahl.
Schutzkappe Thermoplast.
Ausführung:
Edelstahlteile blank.
Schutzkappe schwarz.
Hinweis:
inkl. 1 Set Spannstücke K1464
Anwendung:
Schnellspanner werden zum Halten und Spannen von Werkstücken verwendet. Sie dienen als Montagevorrichtung und Haltevorrichtung.
Der Schnellspanner mit Kraftsensor ermöglicht das Messen und Einstellen der Spannkraft. Werkstücke können somit definiert und rückverfolgbar gespannt werden.
Das Spannstück dient zum Einstellen der Spannkraft. Für unterschiedlich dicke Werkstücke stehen unterschiedlich hohe Spannstücke zur Verfügung.
Zubehör:
K1464
Technische Daten:
Kraftsensor:
Nennkraft Fnom: Spannkraft F4
Kalibrierbereich: 0 - Spannkraft F4
Gesamtsystem-Genauigkeit: 5% Fnom
Grenzkraft FL: 120% Fnom
Bruchkraft FB: >200% Fnom
Nenntemperaturbereich BT,nom: -20 - +60 °C
Verstärkerelektronik:
Betriebsspannung: 10 - 30 V DC
Ausgangssignal (Nennkennwert) Cnom: 4 - 20 mA 3-Leiter
Zulässige Bürde: <(Ub- 10V)/0,024 A
Elektrischer Anschluss: M12x1
Anschlussbelegung:
1: UB+
2: -
3: 0V / S-
4: S+
Schutzart: IP66
Zeichnungshinweis:
1) Spannstück K1464
A: 26
A1: 10
A2: 6,2
B: 26
B1: 41,5
B2: 45
C: 58,7
C1: max. 18,4
D: M8
D1: 17
D2: M12x1
H: 100,4
H1: 96,6
H2: 30
L: 223,1
L1: 73,5
L2: 94
SW1: 11
SW2: 4
RoHS: ja
Einbaulage: horizontal
Ausgangssignal: 4-20mA
Handkraft FH N: 200
Haltekraft F1 N: 2000
Haltekraft F2 N: 2800
Spannkraft F3 N: 830
Spannkraft F4 N: 1400
Öffnungswinkel Griff: 67°
Öffnungswinkel Haltearm: 86°
K1463.10800311
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| A: | 26 |
|---|---|
| Material Komponente: | Edelstahl |
| A1: | 10 |
| A2: | 6,2 |
| L: | 223,1 |
| Material Grundkörper: | Edelstahl |
| Ausführung 1: | mit Kraftsensor |
| B1: | 41,5 |
| C: | 58,7 |
| B2: | 45 |
| RoHS: | konform |
| Ausgangssignal: | 4-20mA |
| B: | 26 |
| C1=max.: | maks. 18,4 |
| D=Gewinde: | M8 |
| D1: | 17 |
| D2=Gewinde: | M12x1 |
| H1: | 96,6 |
| H2: | 30 |
| H: | 100,4 |
| L1: | 73,5 |
| Grifftyp Schnellspanner: | horizontal |
| L2: | 94 |
| Haltekraft F1 N: | 2000 |
| Haltekraft F2 N: | 2800 |
| Handkraft FH N: | 200 |
| SW1: | 11 |
| SW2: | 4 |
| Öffnungswinkel Griff: | 67° |
| Öffnungswinkel Haltearm: | 86° |
| Farbe Komponente: | verkehrsrot RAL 3020 |
| Spannkraft F3 N: | 830 |
| Spannkraft F4 N: | 1400 |
Anmelden
Zubehör
Zylinderschraube, Innensechskant, DIN EN ISO 4762 erweitert, Edelstahl - K0869
Ab
0,49 €*
Abonnement
184 Varianten verfügbar
Werkstoff: Edelstahl A4. Ausführung: Edelstahl A4-70, blank. Ausführung: mit Innensechskant Befestigungsart: Innensechskant Stahlschlüssel Grundkörper: A4 DIN: DIN 912 DK: 10 ISO: DIN EN ISO 4762 K: 6 RoHS: ja K0869.606X16 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

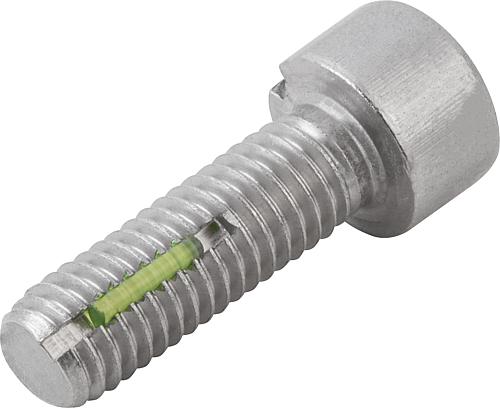

Zylinderschraube, Innensechskant DIN EN ISO 4762, Gewindesicherung - K0869
