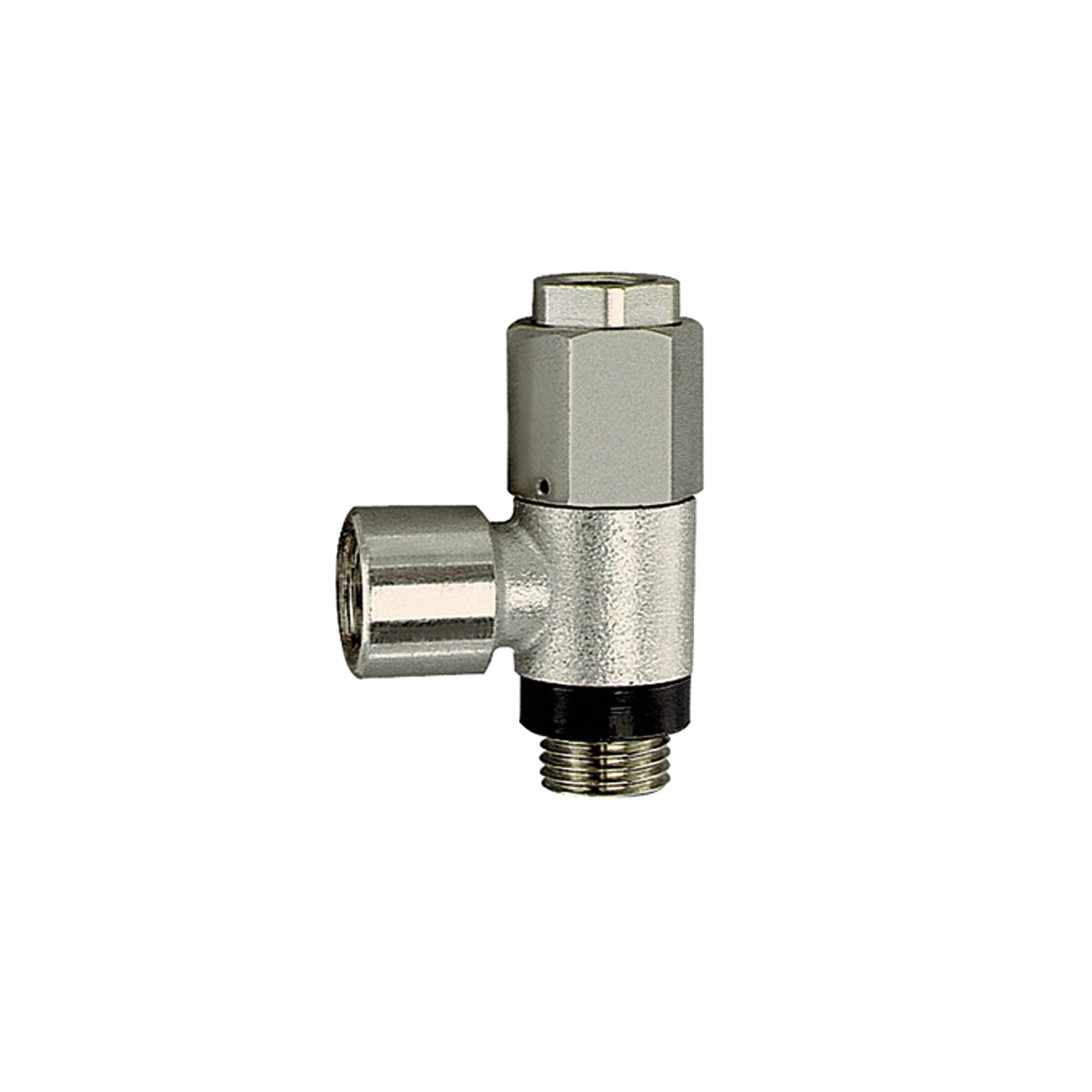

Pneumatisch entsperrbares Rückschlagventil, G 1/8, G 1/8 i., M5
Pneumatisch entsperrbares Rückschlagventil, G 1/8, G 1/8 i., M5
36,69 €*
Produktnummer:
6673669
Pneumatisch entsperrbares Rückschlagventil, G 1/8, G 1/8 i., M5
EAN-Nr.:
4047322107037
Zur Produktbeschreibung
36,69 €*
% 56,62 €* (35.2% gespart)
Produktinformationen "Pneumatisch entsperrbares Rückschlagventil, G 1/8, G 1/8 i., M5"
Pneumatisch entsperrbares Rückschlagventil, G 1/8, G 1/8 i., M5, Arbeitsdr. 0,3 - 10 bar, Temp. -10°C bis 60°C, MS vern.

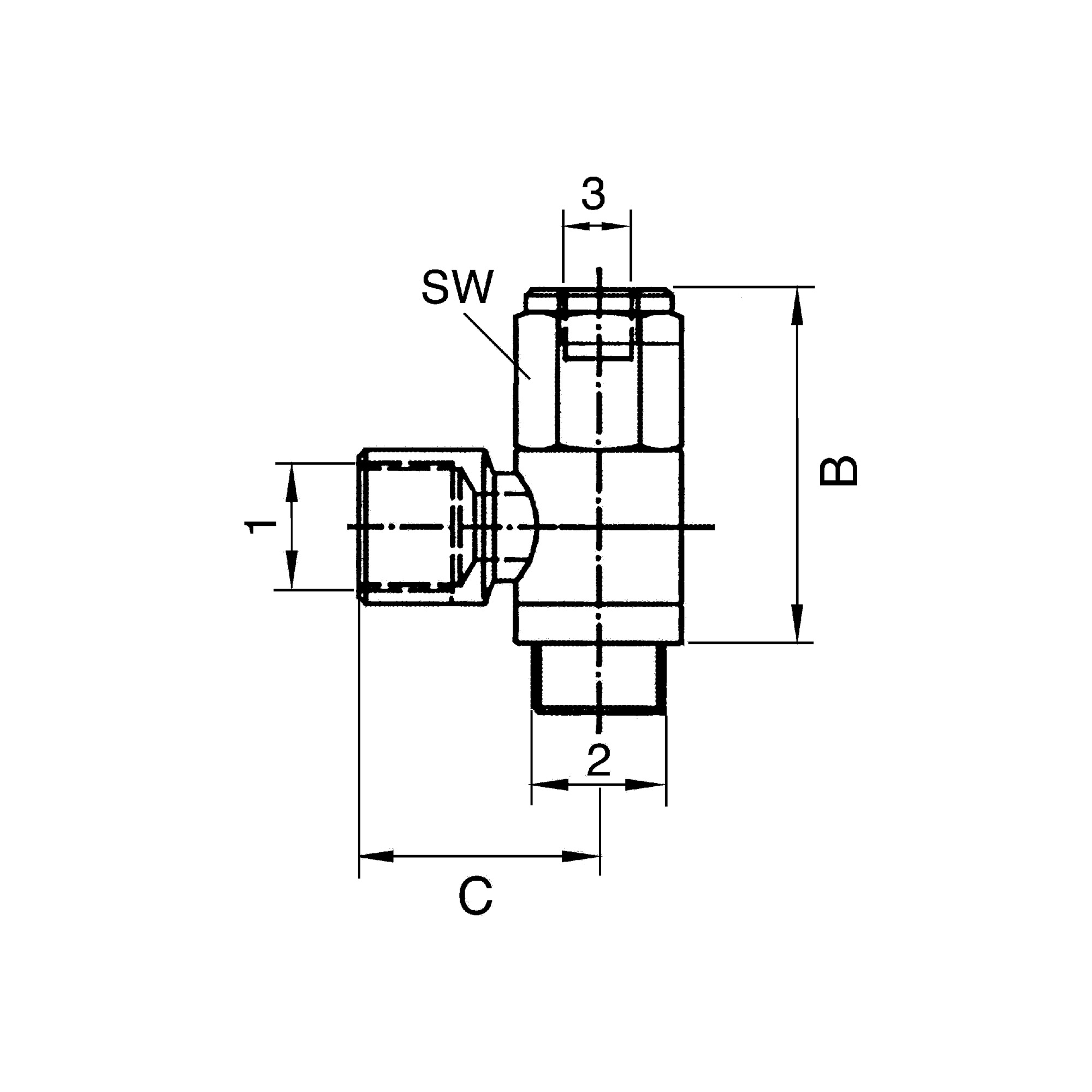

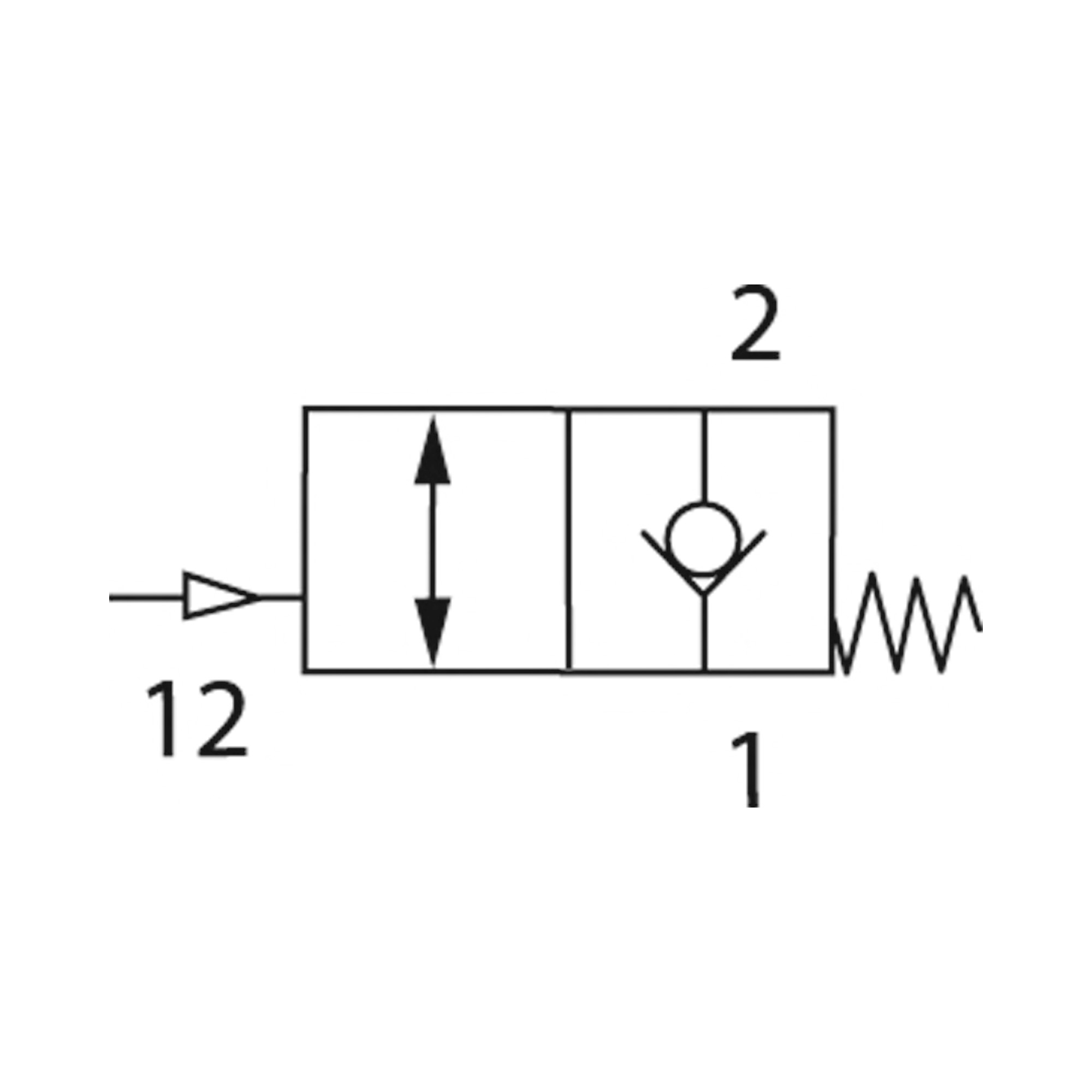

. Zum Anhalten und Positionieren der Zylinderbewegung: Liegt ein Steuersignal am Anschluss 3 (siehe Zeichnung) an, kann die Druckluft vom und zum Zylinder fließen. Liegt kein Steuersignal mehr an, so sperrt das Rückschlagventil die Zylinder-Abluft. Der Zylinder wird angehalten. Die entsperrbaren Rückschlagventile werden anstelle der normalen Schlauchanschlüsse direkt an den Zylinder geschraubt. Hinweis: Der Steuerdruck ist abhängig vom Betriebsdruck, siehe Steuerdruckdiagramm im Datenblatt.
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
. Zum Anhalten und Positionieren der Zylinderbewegung: Liegt ein Steuersignal am Anschluss 3 (siehe Zeichnung) an, kann die Druckluft vom und zum Zylinder fließen. Liegt kein Steuersignal mehr an, so sperrt das Rückschlagventil die Zylinder-Abluft. Der Zylinder wird angehalten. Die entsperrbaren Rückschlagventile werden anstelle der normalen Schlauchanschlüsse direkt an den Zylinder geschraubt. Hinweis: Der Steuerdruck ist abhängig vom Betriebsdruck, siehe Steuerdruckdiagramm im Datenblatt.
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
Eigenschaften
| Betriebsdruck min.: | 0,3 bar |
|---|---|
| Betriebsdruck max.: | 10 bar |
| Dichtmaterial: | NBR |
| Anschluss 1: | G 1/8 |
| Mediumstemperatur min.: | -10 °C |
| Anschluss 3: | M5 |
| Mediumstemperatur max.: | 60 °C |
| Umgebungstemperatur min.: | -10 °C |
| Umgebungstemperatur max.: | 60 °C |
| Einbaulage: | beliebig, Ringstück vor dem Festschrauben positionieren |
| Anschluss 2: | G 1/8 |
| B: | 38,0 mm |
| Material: | Messing vernickelt |
| C: | 21,5 mm |
