Exzenterhebel einstellbar Gr.2 M10x50, A=96, B=33,3, Edelstahl elektrolytisch poliert, Komp: Edelstahl - K0647.2541010x50
Exzenterhebel einstellbar Gr.2 M10x50, A=96, B=33,3, Edelstahl elektrolytisch poliert, Komp: Edelstahl - K0647.2541010x50
Produktnummer:
7292898
Exzenterhebel einstellbar Gr.2 M10x50, A=96, B=33,3, Edelstahl elektrolytisch poliert, Komp: Edelstahl - K0647.2541010x50
EAN-Nr.:
4059245314263
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
35,72 €*
37,21 €*
(4% gespart)
|
| Bis 24 |
33,49 €*
37,21 €*
(10% gespart)
|
| Bis 49 |
32,37 €*
37,21 €*
(13.01% gespart)
|
| Bis 99 |
31,26 €*
37,21 €*
(15.99% gespart)
|
| Bis 999 |
29,02 €*
37,21 €*
(22.01% gespart)
|
| Ab 1000 |
26,79 €*
37,21 €*
(28% gespart)
|

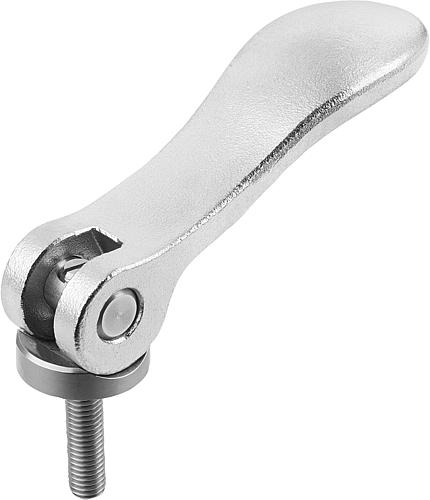

Produktinformationen "Exzenterhebel einstellbar Gr.2 M10x50, A=96, B=33,3, Edelstahl elektrolytisch poliert, Komp: Edelstahl - K0647.2541010x50"
Werkstoff:
Griffhebel Edelstahl 1.4308.
Druckscheibe Edelstahl 1.4034 gehärtet.
Achsbolzen, Stiftschraube Edelstahl 1.4305.
Ausführung:
Griffhebel elektrolytisch poliert.
Druckscheibe, Achsbolzen und Stiftschraube blank.
Hinweis:
Exzenterhebel einstellbar werden eingesetzt, wenn die Lage des Spannhebels zur Spannachse nur eine bestimmte Stellung erlaubt (Störkreis). Über das an der Stiftschraube befindliche Feingewinde wird die genaue Stellung des Spanhebels mit Hilfe eines Schraubendrehers eingestellt.
Die Spannfläche der Druckscheibe ist bei Auslieferung leicht gefettet.
Schmierfett ist FDA konform und somit geeignet für die Lebensmittel- und Pharmaindustrie.

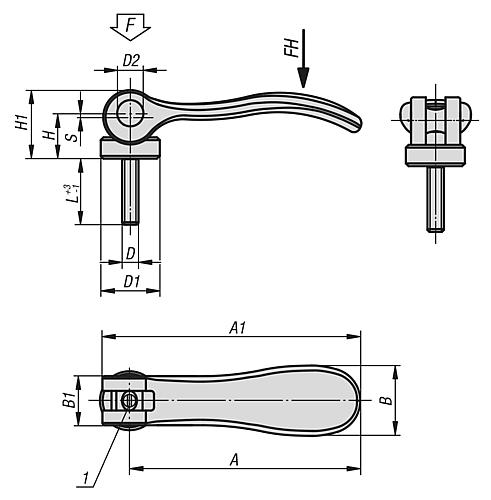

Zeichnungshinweis:
1) Stift zur Feinjustage des Spannhebels
A: 96
A1: 108
B: 33,3
B1: 24
D: M10
D1: 27
D2: 11
H: 18,3
H1: 28,8
L: 50
RoHS: ja
Hub S: 1,5
Größe: 2
Ausführung: einstellbar
Gewindeart: Außengewinde
Handkraft FH N: 350
Spannkraft F kN: 8
K0647.2541010X50
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Griffhebel Edelstahl 1.4308.
Druckscheibe Edelstahl 1.4034 gehärtet.
Achsbolzen, Stiftschraube Edelstahl 1.4305.
Ausführung:
Griffhebel elektrolytisch poliert.
Druckscheibe, Achsbolzen und Stiftschraube blank.
Hinweis:
Exzenterhebel einstellbar werden eingesetzt, wenn die Lage des Spannhebels zur Spannachse nur eine bestimmte Stellung erlaubt (Störkreis). Über das an der Stiftschraube befindliche Feingewinde wird die genaue Stellung des Spanhebels mit Hilfe eines Schraubendrehers eingestellt.
Die Spannfläche der Druckscheibe ist bei Auslieferung leicht gefettet.
Schmierfett ist FDA konform und somit geeignet für die Lebensmittel- und Pharmaindustrie.
Zeichnungshinweis:
1) Stift zur Feinjustage des Spannhebels
A: 96
A1: 108
B: 33,3
B1: 24
D: M10
D1: 27
D2: 11
H: 18,3
H1: 28,8
L: 50
RoHS: ja
Hub S: 1,5
Größe: 2
Ausführung: einstellbar
Gewindeart: Außengewinde
Handkraft FH N: 350
Spannkraft F kN: 8
K0647.2541010X50
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Gewindelänge: | 50 |
|---|---|
| Größe: | 2 |
| Ausführung: | einstellbar |
| Farbe: | silber |
| Gewindegröße: | M10 |
| Grifflänge (mm): | 108 mm |
| Oberfläche Grundkörper: | elektrolytisch poliert |
| Griffhöhe (mm): | 28,8 mm |
| Material Komponente: | Edelstahl |
| Griffbreite (mm): | 33,3 mm |
| Material Grundkörper: | Edelstahl |
| Gewindeart: | Außengewinde |
