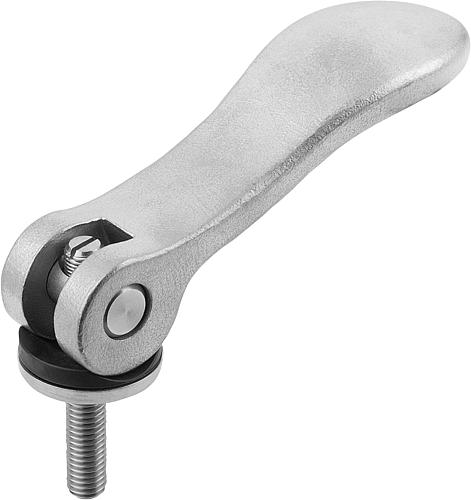

Exzenterhebel einstellbar Gr.2 M10x30, A=96, B=33,3, Edelstahl gestrahlt, Komp: Edelstahl - K0647.2512310x30
Exzenterhebel einstellbar Gr.2 M10x30, A=96, B=33,3, Edelstahl gestrahlt, Komp: Edelstahl - K0647.2512310x30
Produktnummer:
7292888
Exzenterhebel einstellbar Gr.2 M10x30, A=96, B=33,3, Edelstahl gestrahlt, Komp: Edelstahl - K0647.2512310x30
EAN-Nr.:
4059245230662
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
29,73 €*
30,96 €*
(3.97% gespart)
|
| Bis 24 |
27,87 €*
30,96 €*
(9.98% gespart)
|
| Bis 49 |
26,94 €*
30,96 €*
(12.98% gespart)
|
| Bis 99 |
26,01 €*
30,96 €*
(15.99% gespart)
|
| Bis 999 |
24,15 €*
30,96 €*
(22% gespart)
|
| Ab 1000 |
22,29 €*
30,96 €*
(28% gespart)
|
Produktinformationen "Exzenterhebel einstellbar Gr.2 M10x30, A=96, B=33,3, Edelstahl gestrahlt, Komp: Edelstahl - K0647.2512310x30"
Werkstoff:
Griffhebel Edelstahl 1.4308.
Druckscheibe aus Kunststoff PA 66 GF 35-X glasfaserverstärkt.
Achsbolzen, Scheibe und Stiftschraube Edelstahl 1.4305.
Ausführung:
Griffhebel elektrolytischgestrahlt.
Druckscheibe schwarz.
Achsbolzen, Scheibe und Stiftschraube blank.
Hinweis:
Exzenterhebel einstellbar werden eingesetzt, wenn die Lage des Spannhebels zur Spannachse nur eine bestimmte Stellung erlaubt (Störkreis). Über das an der Stiftschraube befindliche Feingewinde wird die genaue Stellung des Spannhebels mit Hilfe eines Schraubendrehers eingestellt.
Kunststoffe haben die Eigenschaft, dass sie unter Last kriechen (Retardation).
Zeichnungshinweis:
1) Stift zur Feinjustage des Spannhebels
A: 96
A1: 108
B: 33,3
B1: 24
D: M10
D1: 27,1
D2: 11
H: 18
H1: 28,5
L: 30
RoHS: ja
Hub S: 1,5
Größe: 2
Ausführung: einstellbar
Gewindeart: Außengewinde
Handkraft FH N: 350
Spannkraft F kN: 8
Farbe Grundkörper: gestrahlt
K0647.2512310X30
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Griffhebel Edelstahl 1.4308.
Druckscheibe aus Kunststoff PA 66 GF 35-X glasfaserverstärkt.
Achsbolzen, Scheibe und Stiftschraube Edelstahl 1.4305.
Ausführung:
Griffhebel elektrolytischgestrahlt.
Druckscheibe schwarz.
Achsbolzen, Scheibe und Stiftschraube blank.
Hinweis:
Exzenterhebel einstellbar werden eingesetzt, wenn die Lage des Spannhebels zur Spannachse nur eine bestimmte Stellung erlaubt (Störkreis). Über das an der Stiftschraube befindliche Feingewinde wird die genaue Stellung des Spannhebels mit Hilfe eines Schraubendrehers eingestellt.
Kunststoffe haben die Eigenschaft, dass sie unter Last kriechen (Retardation).
Zeichnungshinweis:
1) Stift zur Feinjustage des Spannhebels
A: 96
A1: 108
B: 33,3
B1: 24
D: M10
D1: 27,1
D2: 11
H: 18
H1: 28,5
L: 30
RoHS: ja
Hub S: 1,5
Größe: 2
Ausführung: einstellbar
Gewindeart: Außengewinde
Handkraft FH N: 350
Spannkraft F kN: 8
Farbe Grundkörper: gestrahlt
K0647.2512310X30
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Ausführung: | einstellbar |
|---|---|
| Größe: | 2 |
| Gewindelänge: | 30 |
| Farbe: | silber |
| Gewindegröße: | M10 |
| Grifflänge (mm): | 108 mm |
| Oberfläche Grundkörper: | gestrahlt |
| Griffhöhe (mm): | 28,5 mm |
| Griffbreite (mm): | 33,3 mm |
| Gewindeart: | Außengewinde |
| Material Grundkörper: | Edelstahl |
| Material Komponente: | Edelstahl |
