Zentrierspanner sechskant, Form: B Stahl, D =14,5, D=18,5 - K0358.201504
Zentrierspanner sechskant, Form: B Stahl, D =14,5, D=18,5 - K0358.201504
Produktnummer:
6713239
Zentrierspanner sechskant, Form: B Stahl, D =14,5, D=18,5 - K0358.201504
EAN-Nr.:
4059245021253
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
338,11 €*
341,53 €*
(1% gespart)
|
| Bis 24 |
334,70 €*
341,53 €*
(2% gespart)
|
| Bis 49 |
332,99 €*
341,53 €*
(2.5% gespart)
|
| Bis 99 |
331,28 €*
341,53 €*
(3% gespart)
|
| Ab 100 |
329,58 €*
341,53 €*
(3.5% gespart)
|

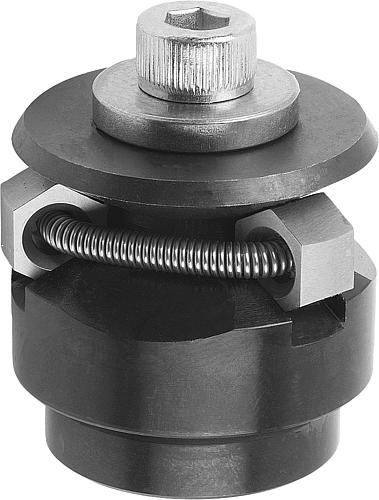

Produktinformationen "Zentrierspanner sechskant, Form: B Stahl, D =14,5, D=18,5 - K0358.201504"
Werkstoff: Körper 1.2842.
Kugeln und Sechskant 1.4112.
Zugfeder 1.4310.
Ausführung: Körper gehärtet und brüniert. Kugeln und Sechskant gehärtet und geschliffen.
Hinweis: Form B: mit Sechskant für oberflächenempfindliche Lochwandungen.
Anwendung: Werkstücke in vorgegebenen Bohrungen von innen nach außen autozentrisch positionieren und spannen.
Vorteile: - Präzise Selbstzentrierung.
- Verzugfreies Spannen.
- Große Verstellwege.
- Geringe Bauhöhe.

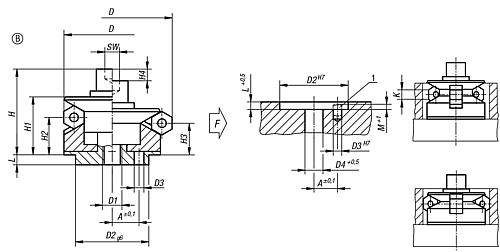

Technische Daten: Wiederholgenauigkeit ±0,025
Rundlaufgenauigkeit ±0,05
D1: M4
A: 4,5
Gewicht ca. kg: 0,020
F kN: 3,5
Anzahl Kugeln/ 6-kant: 3
SW: 3
L: 5,5
H: 19,5
H4: 2,3
H1: 14,5
H3: 8,6
H2: 9,8
D4: 4,3
D3: 2
D2: 12
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Kugeln und Sechskant 1.4112.
Zugfeder 1.4310.
Ausführung: Körper gehärtet und brüniert. Kugeln und Sechskant gehärtet und geschliffen.
Hinweis: Form B: mit Sechskant für oberflächenempfindliche Lochwandungen.
Anwendung: Werkstücke in vorgegebenen Bohrungen von innen nach außen autozentrisch positionieren und spannen.
Vorteile: - Präzise Selbstzentrierung.
- Verzugfreies Spannen.
- Große Verstellwege.
- Geringe Bauhöhe.
Technische Daten: Wiederholgenauigkeit ±0,025
Rundlaufgenauigkeit ±0,05
D1: M4
A: 4,5
Gewicht ca. kg: 0,020
F kN: 3,5
Anzahl Kugeln/ 6-kant: 3
SW: 3
L: 5,5
H: 19,5
H4: 2,3
H1: 14,5
H3: 8,6
H2: 9,8
D4: 4,3
D3: 2
D2: 12
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Höhe (mm): | 19.5 mm |
|---|---|
| Gewindegröße: | M4 |
