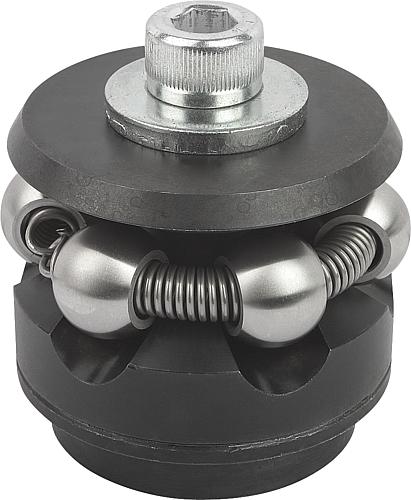

Zentrierspanner mit Kugel, Form: A Stahl, D =70,5, D=86,5 - K0358.107112
Zentrierspanner mit Kugel, Form: A Stahl, D =70,5, D=86,5 - K0358.107112
Produktnummer:
6713237
Zentrierspanner mit Kugel, Form: A Stahl, D =70,5, D=86,5 - K0358.107112
EAN-Nr.:
4059245021239
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
673,87 €*
680,68 €*
(1% gespart)
|
| Bis 24 |
667,07 €*
680,68 €*
(2% gespart)
|
| Bis 49 |
663,66 €*
680,68 €*
(2.5% gespart)
|
| Bis 99 |
660,26 €*
680,68 €*
(3% gespart)
|
| Ab 100 |
656,86 €*
680,68 €*
(3.5% gespart)
|
Produktinformationen "Zentrierspanner mit Kugel, Form: A Stahl, D =70,5, D=86,5 - K0358.107112"
Werkstoff: Körper 1.2842.
Kugeln und Sechskant 1.4112.
Zugfeder 1.4310.
Ausführung: Körper gehärtet und brüniert. Kugeln und Sechskant gehärtet und geschliffen.
Hinweis: Form A: mit Kugel geeignet für das Spannen in Löchern, wo leichte Abdrücke akzeptabel sind.
Anwendung: Werkstücke in vorgegebenen Bohrungen von innen nach außen autozentrisch positionieren und spannen.
Vorteile: - Präzise Selbstzentrierung.
- Verzugfreies Spannen.
- Große Verstellwege.
- Geringe Bauhöhe.

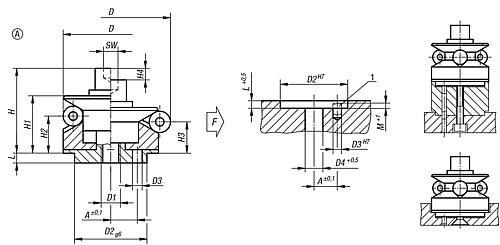

Technische Daten: Wiederholgenauigkeit ±0,025
Rundlaufgenauigkeit ±0,05
M: 5,5
H1: 46,1
H: 63,1
D1: M12
Kugel-Ø: 16
A: 17
Gewicht ca. kg: 1,271
F kN: 10
Anzahl Kugeln/ 6-kant: 6
SW: 10
L: 10
H4: 9,3
H3: 23,7
H2: 28,3
D4: 13
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Kugeln und Sechskant 1.4112.
Zugfeder 1.4310.
Ausführung: Körper gehärtet und brüniert. Kugeln und Sechskant gehärtet und geschliffen.
Hinweis: Form A: mit Kugel geeignet für das Spannen in Löchern, wo leichte Abdrücke akzeptabel sind.
Anwendung: Werkstücke in vorgegebenen Bohrungen von innen nach außen autozentrisch positionieren und spannen.
Vorteile: - Präzise Selbstzentrierung.
- Verzugfreies Spannen.
- Große Verstellwege.
- Geringe Bauhöhe.
Technische Daten: Wiederholgenauigkeit ±0,025
Rundlaufgenauigkeit ±0,05
M: 5,5
H1: 46,1
H: 63,1
D1: M12
Kugel-Ø: 16
A: 17
Gewicht ca. kg: 1,271
F kN: 10
Anzahl Kugeln/ 6-kant: 6
SW: 10
L: 10
H4: 9,3
H3: 23,7
H2: 28,3
D4: 13
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
