Pendelauflage Neigungswinkel 20° M10 D1=18, Form:M Stahl, Hartmetalleinsatz - K0283.9101
Pendelauflage Neigungswinkel 20° M10 D1=18, Form:M Stahl, Hartmetalleinsatz - K0283.9101
Produktnummer:
6711513
Pendelauflage Neigungswinkel 20° M10 D1=18, Form:M Stahl, Hartmetalleinsatz - K0283.9101
EAN-Nr.:
4059245000326
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
101,97 €*
104,05 €*
(2% gespart)
|
| Bis 24 |
96,15 €*
104,05 €*
(7.59% gespart)
|
| Bis 49 |
93,23 €*
104,05 €*
(10.4% gespart)
|
| Bis 99 |
91,05 €*
104,05 €*
(12.49% gespart)
|
| Ab 100 |
87,41 €*
104,05 €*
(15.99% gespart)
|

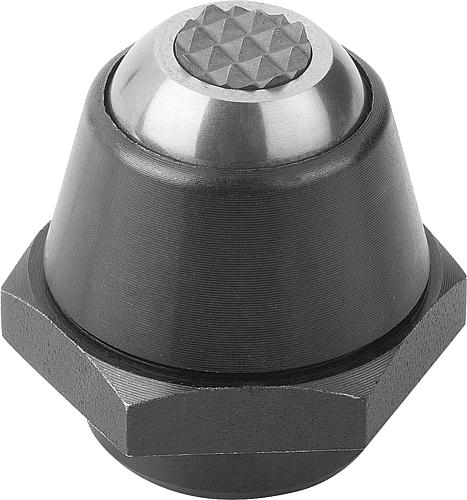

Produktinformationen "Pendelauflage Neigungswinkel 20° M10 D1=18, Form:M Stahl, Hartmetalleinsatz - K0283.9101"
Werkstoff: Körper Stahl.
Kugel rost- und säurebeständiger Stahl.
Form M mit Hartmetalleinsatz.
Ausführung: Körper brüniert, Kugel blank.
Hinweis: Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Patent angemeldet.
In das Gewinde D3 können Gewindestifte oder Stiftschrauben eingedreht und verklebt werden. So erhält man auf einfache Art eine Pendelauflage mit Außengewinde.
Kugel gegen Verdrehen gesichert.
Vorteile: - Die Pendelauflage ist schwenkbar.
- Aufnahme großer Belastungskräfte.
- Der eingebaute O-Ring hält Schmutz und Fremdteilchen zurück. Somit ist eine sichere Funktion gewährleistet.

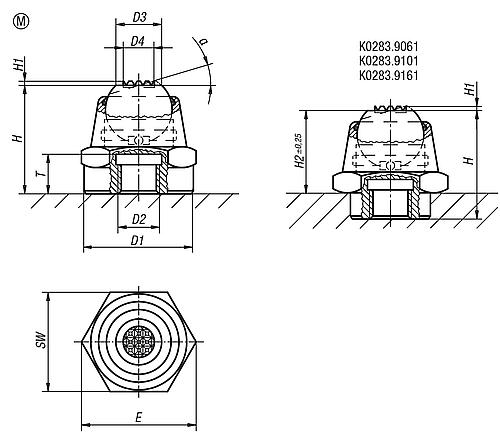

D3: M10
D2: 11
L1: 9
L2: 0,8
D1: 18
D4: 7,5
L: 26
SW: 24
Gewicht ca. kg : 0,060
Kugel-Ø: 16
Belastbarkeit max. kN (nur bei statischer Belastung): 34
E: 27,7
L3: 20
α: 20°
Kugel rost- und säurebeständiger Stahl.
Form M mit Hartmetalleinsatz.
Ausführung: Körper brüniert, Kugel blank.
Hinweis: Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet.
Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau.
Patent angemeldet.
In das Gewinde D3 können Gewindestifte oder Stiftschrauben eingedreht und verklebt werden. So erhält man auf einfache Art eine Pendelauflage mit Außengewinde.
Kugel gegen Verdrehen gesichert.
Vorteile: - Die Pendelauflage ist schwenkbar.
- Aufnahme großer Belastungskräfte.
- Der eingebaute O-Ring hält Schmutz und Fremdteilchen zurück. Somit ist eine sichere Funktion gewährleistet.
D3: M10
D2: 11
L1: 9
L2: 0,8
D1: 18
D4: 7,5
L: 26
SW: 24
Gewicht ca. kg : 0,060
Kugel-Ø: 16
Belastbarkeit max. kN (nur bei statischer Belastung): 34
E: 27,7
L3: 20
α: 20°
Eigenschaften
| Höhe (mm): | 26 mm |
|---|---|
| Gewindegröße: | M10 |
