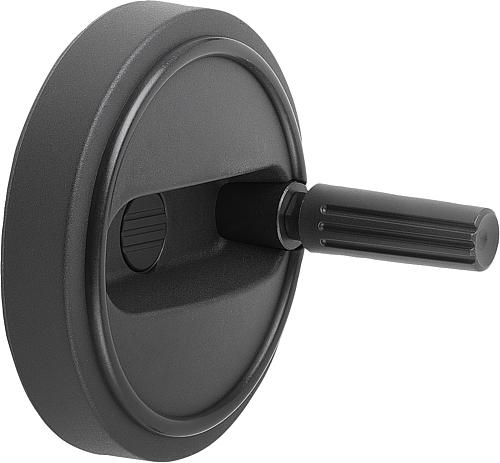

Handrad ohne Nut Gr.1 D1=80 Thermoplast, drehbar, Komp: Thermoplast, D=8 - K0257.108008
Produktnummer:
6708786
Handrad ohne Nut Gr.1 D1=80 Thermoplast, drehbar, Komp: Thermoplast, D=8 - K0257.108008
EAN-Nr.:
4059245061846
Zur Produktbeschreibung
Menge | Stückpreis |
---|---|
Bis 4 |
12,41 €*
12,66 €*
(1.97% gespart)
|
Bis 24 |
11,70 €*
12,66 €*
(7.58% gespart)
|
Bis 49 |
11,34 €*
12,66 €*
(10.43% gespart)
|
Bis 99 |
11,08 €*
12,66 €*
(12.48% gespart)
|
Ab 100 |
10,64 €*
12,66 €*
(15.96% gespart)
|
Produktinformationen "Handrad ohne Nut Gr.1 D1=80 Thermoplast, drehbar, Komp: Thermoplast, D=8 - K0257.108008"
Werkstoff: Thermoplast, schwarzgrau.
Ausführung: Stahlteile brüniert.
Hinweis: Die Abdeckung der Nabe und der Zylindergriff drehbar werden unmontiert mitgeliefert. Zur Montage muss die Achse des Griffes in die Aufnahmebohrung eingeschraubt werden.
Die Handräder können durch Querverstiftung oder mittels einer Zylinderschraube DIN 6912 und einer Scheibe DIN 7349 axial durch Passfederverbindung auf der Welle befestigt werden.
Bei den Ausführungen mit Querbohrung erfolgt die Befestigung mit dem eingeschraubten Gewindestift ISO 4026 (DIN 913).
L2: 40
H1: 13
H: 17,5
D1: 80
Gewicht ca. kg: 0,101
L1: 37,5
L: 75
A1: 2,5
A: 30
D5: M4
D4: 13
D3: 19
D2: 25
D: 8
Ausführung: Nabe ohne Nut
Ausführung: Stahlteile brüniert.
Hinweis: Die Abdeckung der Nabe und der Zylindergriff drehbar werden unmontiert mitgeliefert. Zur Montage muss die Achse des Griffes in die Aufnahmebohrung eingeschraubt werden.
Die Handräder können durch Querverstiftung oder mittels einer Zylinderschraube DIN 6912 und einer Scheibe DIN 7349 axial durch Passfederverbindung auf der Welle befestigt werden.
Bei den Ausführungen mit Querbohrung erfolgt die Befestigung mit dem eingeschraubten Gewindestift ISO 4026 (DIN 913).
L2: 40
H1: 13
H: 17,5
D1: 80
Gewicht ca. kg: 0,101
L1: 37,5
L: 75
A1: 2,5
A: 30
D5: M4
D4: 13
D3: 19
D2: 25
D: 8
Ausführung: Nabe ohne Nut
Eigenschaften
Außendurchmesser (mm): | 80 mm |
---|---|
Gesamthöhe (mm): | 37.5 mm |
