Keilspanner mit Festbacke, Einseitig Form:E mit Pins, B=50, M12, Einsatzstahl gehärtet und phosphatiert - K1745.0500512
Keilspanner mit Festbacke, Einseitig Form:E mit Pins, B=50, M12, Einsatzstahl gehärtet und phosphatiert - K1745.0500512
Produktnummer:
7768212
Keilspanner mit Festbacke, Einseitig Form:E mit Pins, B=50, M12, Einsatzstahl gehärtet und phosphatiert - K1745.0500512
EAN-Nr.:
4059245598113
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
355,79 €*
359,38 €*
(1% gespart)
|
| Bis 24 |
352,19 €*
359,38 €*
(2% gespart)
|
| Bis 49 |
350,40 €*
359,38 €*
(2.5% gespart)
|
| Bis 99 |
348,60 €*
359,38 €*
(3% gespart)
|
| Ab 100 |
346,80 €*
359,38 €*
(3.5% gespart)
|
Produktinformationen "Keilspanner mit Festbacke, Einseitig Form:E mit Pins, B=50, M12, Einsatzstahl gehärtet und phosphatiert - K1745.0500512"
Die Keilspanner eignen sich durch ihr Funktionsprinzip für Mehrfachaufspannungen.
Durch die Keilflächen werden große Spannkräfte erreicht.
Diese Keilspanner werden in einer T-Nut zum Spannen eingesetzt.
Durch Eindrehen der Spannschraube bewegt sich das Spannsegment nach außen und drückt das Werkstück gegen die festen Anschlagbacken der Bearbeitungsvorrichtung.
Durch das eingearbeitete Langloch im Doppelkeil können die Keilspanner verschoben werden bzw. Toleranzen ausgleichen.
Verschiebeweg: M12 = ±1,0 mm.
Werkstoff:
Doppelkeil und Spannsegmente Einsatzstahl.
Ausführung:
Doppelkeil und Spannsegmente gehärtet, phosphatiert.
Hinweis:
Mit den zwei Anschraubbohrungen auf den Spannflächen können noch zusätzlich Auflageleisten zur optimalen Einspanntiefe des Werkstücks montiert werden.
Lieferumfang:
Keilspanner.
Befestigungsschrauben.
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Durch die Keilflächen werden große Spannkräfte erreicht.
Diese Keilspanner werden in einer T-Nut zum Spannen eingesetzt.
Durch Eindrehen der Spannschraube bewegt sich das Spannsegment nach außen und drückt das Werkstück gegen die festen Anschlagbacken der Bearbeitungsvorrichtung.
Durch das eingearbeitete Langloch im Doppelkeil können die Keilspanner verschoben werden bzw. Toleranzen ausgleichen.
Verschiebeweg: M12 = ±1,0 mm.
Werkstoff:
Doppelkeil und Spannsegmente Einsatzstahl.
Ausführung:
Doppelkeil und Spannsegmente gehärtet, phosphatiert.
Hinweis:
Mit den zwei Anschraubbohrungen auf den Spannflächen können noch zusätzlich Auflageleisten zur optimalen Einspanntiefe des Werkstücks montiert werden.
Lieferumfang:
Keilspanner.
Befestigungsschrauben.
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

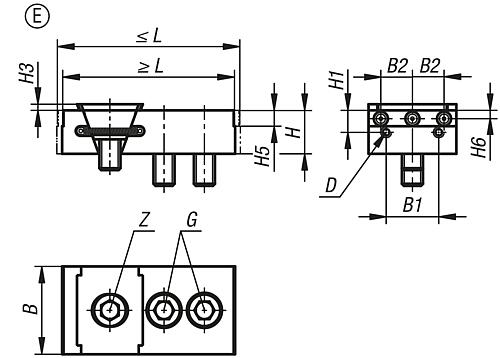

Eigenschaften
| Material Grundkörper: | Einsatzstahl |
|---|---|
| Ausführung 1: | mit Festbacke |
| Ausführung 2: | einseitig |
| B=Breite: | 50 |
| Form: | E |
| Oberfläche Grundkörper: | gehärtet und phosphatiert |
| B1: | 30 |
| B2: | 18 |
| RoHS: | konform |
| Anzieh- drehmoment max. Nm: | 85 |
| D Innengewinde: | M5 |
| Form-Typ: | mit Pins |
| H=Höhe: | 25 |
| H1: | 12,5 |
| H3: | 3,5 |
| H4: | 5 |
| H5: | 9 |
| H6: | 4,75 |
| C Durchgangsbohrung für Zylinderschraube DIN 912: | M12 |
| G Zylinderschraube DIN 912: | M12x30 |
| L max.: | 104 |
| L min.: | 98 |
| Spannkraft max. kN: | 30 |
| Z Zylinderschraube DIN 912: | M12x25 |
