Flachspanner mit Exzenter, mit Spannhebel, Form:C, S=1, F=4, Vergütungsstahl schwarz brüniert - K1696.20400
Flachspanner mit Exzenter, mit Spannhebel, Form:C, S=1, F=4, Vergütungsstahl schwarz brüniert - K1696.20400
Produktnummer:
7803022
Flachspanner mit Exzenter, mit Spannhebel, Form:C, S=1, F=4, Vergütungsstahl schwarz brüniert - K1696.20400
EAN-Nr.:
4059245854059
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
125,10 €*
126,37 €*
(1% gespart)
|
| Bis 24 |
123,84 €*
126,37 €*
(2% gespart)
|
| Bis 49 |
123,21 €*
126,37 €*
(2.5% gespart)
|
| Bis 99 |
122,58 €*
126,37 €*
(3% gespart)
|
| Ab 100 |
121,94 €*
126,37 €*
(3.51% gespart)
|
Produktinformationen "Flachspanner mit Exzenter, mit Spannhebel, Form:C, S=1, F=4, Vergütungsstahl schwarz brüniert - K1696.20400"
Form C ohne Positionierstift mit Spannhebel.
Werkstoff:
Vergütungsstahl.
Ausführung:
brüniert.
Hinweis:
Der Spannhebel bei Form C kann durch
lösen des Gewindestifts in 30° Schritten
anwenderfreundlich ausgerichtet werden.
Montage:

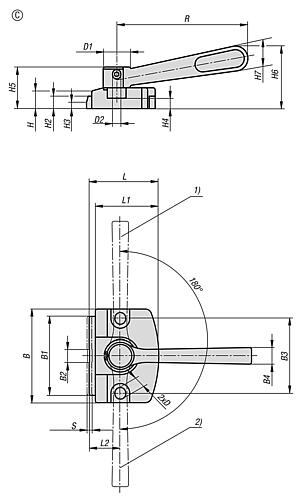

Siehe Zeichnung (Form A).
Vorteile:
- Kompaktes und flaches Design
- Schnelles und einfaches Spannen von Bauteilen
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| B1: | 38 |
|---|---|
| Material Grundkörper: | Vergütungsstahl |
| Material Komponente: | Vergütungsstahl |
| B=Breite: | 45 |
| Farbe Komponente: | schwarz |
| Form: | C |
| H=Höhe: | 10 |
| Ausführung 1: | mit Exzenter |
| Ausführung 2: | mit Spannhebel |
| B2: | 8 |
| Farbe Grundkörper: | schwarz |
| Oberfläche Grundkörper: | brüniert |
| B4: | 8 |
| D1: | 13 |
| Oberfläche Komponente: | brüniert |
| B3: | 36 |
| D=Bohrungsdurchmesser: | 5,2 |
| H2: | 6 |
| H3: | 3 |
| H4: | 5 |
| H5: | 20 |
| R: | 63 |
| D2: | M4x4 |
| H6: | 30 |
| H7: | 12 |
| L=Länge: | 33,5 |
| L1: | 30,5 |
| L2: | 15 |
| RoHS: | konform |
| Handkraft FH N: | 170 |
| Hub S: | 1 |
| Spannkraft kN: | 4 |
