Flachspanner für T-Nut D=M12 Edelstahl, gehärtet, Komp:Edelstahl, BN=14 - K1413.1214
Flachspanner für T-Nut D=M12 Edelstahl, gehärtet, Komp:Edelstahl, BN=14 - K1413.1214
Produktnummer:
7762925
Flachspanner für T-Nut D=M12 Edelstahl, gehärtet, Komp:Edelstahl, BN=14 - K1413.1214
EAN-Nr.:
4059245341344
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
84,42 €*
85,28 €*
(1.01% gespart)
|
| Bis 24 |
83,57 €*
85,28 €*
(2.01% gespart)
|
| Bis 49 |
83,14 €*
85,28 €*
(2.51% gespart)
|
| Bis 99 |
82,72 €*
85,28 €*
(3% gespart)
|
| Ab 100 |
82,29 €*
85,28 €*
(3.51% gespart)
|
Produktinformationen "Flachspanner für T-Nut D=M12 Edelstahl, gehärtet, Komp:Edelstahl, BN=14 - K1413.1214"
Werkstoff:
Spannelement (vorne) Edelstahl 1.7225.
Halteelement (hinten) Edelstahl 1.0503.
Zylinderschrauben und Nutensteine Stahl Festigkeitsklasse 8.8.
Ausführung:
Edelstahlteile gehärtet und vernickelt.
Stahlteile brüniert.
Hinweis:

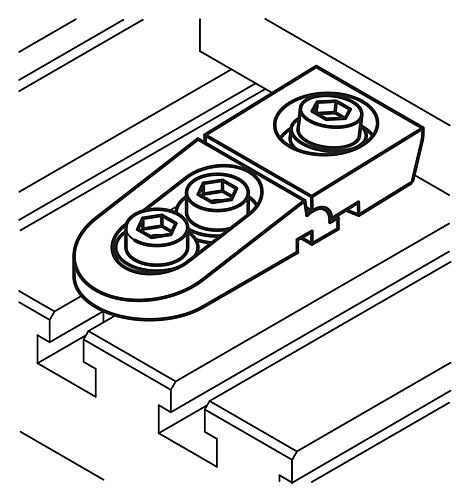

Mit den Flachspannern für T-Nut können besonders niedrige Werkstücke gespannt werden. Durch die Niederzugkraft wird das Werkstück zusätzlich auf den Maschinentisch gedrückt.
Anwendung:
1. Flachspanner einschieben in die T-Nut des Maschinentisches bis zum Werkstück.
2. Befestigungsschrauben (Halteelement) gemäß Drehmoment anziehen.
3. Durch das Anziehen der Spannschraube (Spannelement) wird das Werkstück gespannt.
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Spannelement (vorne) Edelstahl 1.7225.
Halteelement (hinten) Edelstahl 1.0503.
Zylinderschrauben und Nutensteine Stahl Festigkeitsklasse 8.8.
Ausführung:
Edelstahlteile gehärtet und vernickelt.
Stahlteile brüniert.
Hinweis:
Mit den Flachspannern für T-Nut können besonders niedrige Werkstücke gespannt werden. Durch die Niederzugkraft wird das Werkstück zusätzlich auf den Maschinentisch gedrückt.
Anwendung:
1. Flachspanner einschieben in die T-Nut des Maschinentisches bis zum Werkstück.
2. Befestigungsschrauben (Halteelement) gemäß Drehmoment anziehen.
3. Durch das Anziehen der Spannschraube (Spannelement) wird das Werkstück gespannt.
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

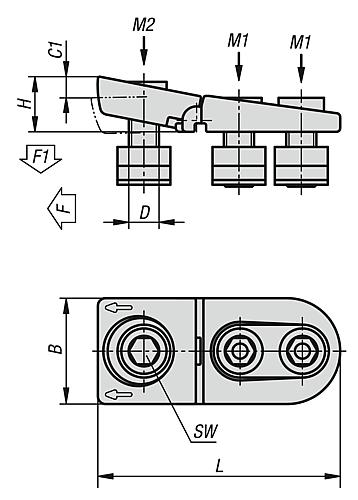

Eigenschaften
| Material Komponente: | Edelstahl |
|---|---|
| SW: | 10 |
| Material Grundkörper: | Edelstahl |
| Ausführung 1: | für T-Nut |
| Ausführung 2: | gehärtet |
| B=Breite: | 44 |
| Oberfläche Grundkörper: | gehärtet und vernickelt |
| RoHS: | konform |
| Anziehdrehmoment M1 Nm: | 65 |
| Anziehdrehmoment M2 Nm: | 52 |
| C1: | 8 |
| D=Gewinde: | M12 |
| H=Höhe: | 25 |
| F1 kN: | 7,5 |
| BN=Nutbreite: | 14 |
| L=Länge: | 112 |
| F kN: | 15 |
| Oberfläche Komponente: | gehärtet und vernickelt |
