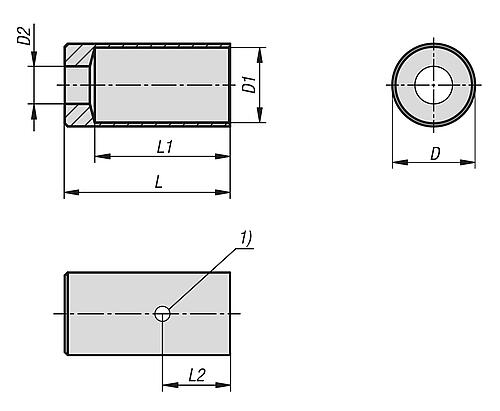

Werkstoff: Messing. Ausführung: vernickelt. Bestellbeispiel: K2027.03180507 Hinweis: Der Schraubnippel ist ein Ersatzteil für den Arretierbolzen mit Fernbetätigung K1502. Zubehör: Drahtseil mit Kugel K2023. Zughülle mit Innenrohr K2024. Endhülse K2025. Stellschraube K2026. Sechskantmutter K0700. Zeichnungshinweis: 1) Gewindestift Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

Werkstoff: Messing. Ausführung: vernickelt. Bestellbeispiel: K2026.0306X24 Hinweis: Die Stellschraube ist ein Ersatzteil für den Arretierbolzen mit Fernbetätigung K1502. Zubehör: Drahtseil mit Kugel K2023. Zughülle mit Innenrohr K2024. Endhülse K2025. Schraubnippel K2027. Sechskantmutter K0700. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

Werkstoff: Stahl. Ausführung: brüniert. Hinweis: Haltestücke stellen eine Montagehilfe für Sperrriegel dar und erweitern deren Anwendungsbereich. Sie können auch für Arretierbolzen verwendet werden. S: 15 D1: M20 L3: 13 L1: 33 K: 32 D4: 10 D3: 5,5 D2: 46 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

Werkstoff: Stahl. Ausführung: brüniert. Hinweis: Haltestücke stellen eine Montagehilfe für Sperrriegel dar und erweitern deren Anwendungsbereich. Sie können auch für Arretierbolzen verwendet werden. S: 15 D1: M16x1,5 L3: 13 L1: 33 K: 32 D4: 10 D3: 5,5 D2: 46 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

Werkstoff: Aluminium 3.2163 Ausführung: schwarz eloxiert. Hinweis: Haltestücke stellen eine Montagehilfe für Sperriegel und Arretierbolzen dar und erweitern deren Anwendungsbereich. Verwendbar mit Zylinderschrauben DIN 912 / ISO 4762. H: 13 D1: M6 D2: 4,5 L: 30 D3: 8 T: 3,2 A: 20 B: 10 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

Werkstoff: Aluminium 3.2163 Ausführung: schwarz eloxiert. Hinweis: Haltestücke stellen eine Montagehilfe für Sperriegel und Arretierbolzen dar und erweitern deren Anwendungsbereich. Verwendbar mit Zylinderschrauben DIN 912 / ISO 4762. D1: M8 D2: 4,5 D3: 8 A: 20 L: 30 B: 10 T: 4,5 H: 21 H1: 10 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

Werkstoff: Edelstahl 1.4305 oder 1.4404. Ausführung: blank. Hinweis: Mit den Distanzringen können die Gewindelängen der Arretierbolzen an die erforderliche Einschraublänge (Wandstärke) der Anwendungen angepasst werden. Zeichnungshinweis: 1) Arretierbolzen 2) Distanzring Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

Werkstoff: Stahl oder Edelstahl (A 2). Ausführung: Stahl Festigkeitsklasse 04, galvanisch verzinkt oder brüniert. Edelstahl A 2, blank. Hinweis: Diese Sechskant-Mutter wird bei Schraubenverbindungen mit eingeschränkter Belastbarkeit verwendet, z.B. als Kontermutter bei Gabelgelenken oder Gelenkköpfen. Sortierebene_2 : 6 Ausführung: Rechtsgewinde Material: Stahl verzinkt D: M10 E: 18,9 SW: 17 H: 5 Sortierung: 4 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

Werkstoff: Edelstahl 1.4112. Ausführung: brüniert, gehärtet und geschliffen. Edelstahlausführung blank. Hinweis: Positionierbuchsen passend für Arretierbolzen. Abgestimmt auf Haltestücke K0638. D: 5 D1: M12x1,5 D2: 19 H: 15,5 H1: 11,5 L: 10 SW: 4 T: 10 RoHS: false K1290.105 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

Arretierbolzen verhindern die Veränderung der Arretierstellung durch Querkräfte. Einsatzbereiche finden sich im Maschinen-, Möbel- und Sonderfahrzeugbau bei der Längen-, Höhen- oder Positionsarretierung. Arretierbolzen mit Fernbetätigung kommen bei unzugänglichen Bauräumen zum Einsatz oder wenn dies aus ergonomischen oder sicherheitstechnischen Gründen notwendig ist. Die Bedienung erfolgt über einen Bowdenzug, der bei Bedarf gekürzt werden kann. Werkstoff:Arretierbolzen EdelstahlDrahtseil aus EdelstahlZughülle aus Stahldraht mit Kunststoffummantelung innen und außenEndhülsen, Stellschrauben und Schraubnippel aus MessingAusführung:Arretierstift gehärtet, geschliffen und blankBowdenzughülle schwarz. Lieferumfang: Arretierbolzen mit vormontiertem Seil, Zughülle, Endhülse, Stellschraube M6 x 34 mm und Schraubnippel Ø5 x 7 mm. Bitte bestellen Sie das Betätigungselement separat. Das Drahtseil oder die Bowdenzughülle können bei Bedarf einfach getauscht werden. Bitte beachten Sie beim Einbau von Bowdenzügen:Die Länge des freien Seilendes kann sich durch die Faktoren Verlegewinkel, Biegeradius und Last ändern. Daher muss die Länge des Gegenlagers (Zughülle) nach Verlegen des Bowdenzugs mit Hilfe der beiliegenden Stellschraube angepasst werden. Gleichzeitig wird mit der Stellschraube die Vorspannung des Bowdenzugsystems eingestellt.Beim Verlegen ist besonders darauf zu achten, dass der Mindestbiegeradius, in diesem Fall R = 65 mm, nicht unterschritten wird. Ein zu enger Radius kann zu erhöhtem Verschleiß und zu erhöhter Reibung führen. Eine kurzzeitige Unterschreitung des Mindestbiegeradius während der Montage sollte auch vermieden werden, da es sonst zur Beschädigung der Zughülle kommt. Die Hülle ist außerdem nur zur Aufnahme von Druckkräften ausgelegt. Wird an ihr zu stark gezogen wird die innenliegende Spirale gedehnt und dauerhaft beschädigt. Maße:• D2: 19• D3: 5• L1: 23• L2: 23• L2: 59• L3: 10• SW: 13 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

Betätigungsgriff für Arretierbolzen Alternativ zum Betätigungselement dient der beiliegende Schraubnippel (Ø5 x 7 mm) zur Einbindung eines individuellen Betätigungselements in das System. Werkstoffe und Ausführung:Betätigungselement EdelstahlPilzgriff ThermoplastPilzgriff Thermoplast schwarzgrauKunststoffdeckel Thermoplast in verkehrsrot Maße:• D2: 33• L1: 28• L2: 28• L2: 12• L3: 25• SW1: 22• SW2: 30 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Beispiele hierfür sind Längen- und Höhenarretierung sowie Positionsarretierung im Maschinen-, Möbel- und Sonderfahrzeugbau. Die Arretierbolzen mit Fernbetätigung finden Anwendung, wenn unzugängliche Bauräume eine Bedienung erschweren oder aus Ergonomie- und Sicherheitsaspekten eine distanzierte Betätigung gefordert ist. Die Kopplung zwischen Arretierbolzen und Bedienerseite erfolgt über einen Bowdenzug. Die Kombination aus Arretierbolzen und Betätigungselement bildet ein Komplettsystem, welches für viele Anwendungsfälle eingesetzt werden kann. Soll die Ausrückung dauerhaft erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, so ist das Betätigungselement Form D mit Rastfunktion zu verwenden. Alternativ zum Betätigungselement dient der beiliegende Schraubnippel (Ø5 x 7 mm) zur Einbindung eines individuellen Betätigungselements in das System. Es stehen unterschiedliche Längenvarianten des Bowdenzugs zur Auswahl. Um die Passgenauigkeit in der jeweiligen Anwendung zu gewährleisten kann der Bowdenzug bei der Montage entsprechend gekürzt werden. Ein Korrosionsschutz wird durch eine geeignete Werkstoffauswahl und Beschichtungen erreicht. Das Drahtseil oder die Bowdenzughülle können bei Bedarf einfach getauscht werden. Werkstoff: Betätigungselement Edelstahl. Pilzgriff Thermoplast. Ausführung: Pilzgriff Thermoplast schwarzgrau. Kunststoffdeckel Thermoplast in schwarz, grau, rot oder gelb. Bestellhinweis: Arretierbolzen mit Fernbetätigung und das Betätigungselement müssen separat bestellt werden. Hinweis: Beim Einbau von Bowdenzügen sind folgende Punkte zu beachten: Die Länge des freien Seilendes kann sich durch die Faktoren Verlegewinkel, Biegeradius und Last ändern. Daher muss die Länge des Gegenlagers (Zughülle) nach Verlegen des Bowdenzugs mit Hilfe der beiliegenden Stellschraube angepasst werden. Gleichzeitig wird mit der Stellschraube die Vorspannung des Bowdenzugsystems eingestellt. Beim Verlegen ist besonders darauf zu achten, dass der Mindestbiegeradius, in diesem Fall R = 65 mm, nicht unterschritten wird. Ein zu enger Radius kann zu erhöhtem Verschleiß und zu erhöhter Reibung führen. Eine kurzzeitige Unterschreitung des Mindestbiegeradius während der Montage sollte auch vermieden werden, da es sonst zur Beschädigung der Zughülle kommt. Die Hülle ist außerdem nur zur Aufnahme von Druckkräften ausgelegt. Wird an ihr zu stark gezogen wird die innenliegende Spirale gedehnt und dauerhaft beschädigt. Sonderausführungen auf Anfrage. Lieferumfang: Betätigungselement mit Kunststoffdeckel. Zubehör: Sechskantmuttern K0700. Haltestücke K0638. Distanzringe K0665. Positionierbuchsen K1290. Betätigungselement K1502.12420. Zeichnungshinweis: 1) Arretierbolzen 2) Bowdenzughülle 3) Bowdenzugseil 4) Stellschraube 5) Betätigungselement 6) Schraubnippel 7) Deckel Form D: mit Rastnut, mit Kontermutter Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

Werkstoff: Edelstahl 1.4401. Ausführung: blank. Bestellbeispiel: K2023.10215X3200 Hinweis: Das Drahtseil mit Endstück ist ein Ersatzteil für den Arretierbolzen mit Fernbetätigung K1502. Zubehör: Zughülle mit Innenrohr K2024. Endhülse K2025. Stellschraube K2026. Schraubnippel K2027. Sechskantmutter K0700. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

Werkstoff: Stahl. Ausführung: kunststoffbeschichtet. Bestellbeispiel: K2024.0150X3000 Hinweis: Die Zughülle mit Innenrohr ist ein Ersatzteil für den Arretierbolzen mit Fernbetätigung K1502. Auf Anfrage: Sonderlängen. Zubehör: Drahtseil mit Kugel K2023. Endhülse K2025. Stellschraube K2026. Schraubnippel K2027. Sechskantmutter K0700. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
