Arretierbolzen m.Zustandssensor,kabelgeb, PNP Schließer, Gr.1, M10X1, D=5, Form:B - K1744.021051
Arretierbolzen m.Zustandssensor,kabelgeb, PNP Schließer, Gr.1, M10X1, D=5, Form:B - K1744.021051
Produktnummer:
7768154
Arretierbolzen m.Zustandssensor,kabelgeb, PNP Schließer, Gr.1, M10X1, D=5, Form:B - K1744.021051
EAN-Nr.:
4059245593705
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
95,13 €*
97,07 €*
(2% gespart)
|
| Bis 24 |
89,69 €*
97,07 €*
(7.6% gespart)
|
| Bis 49 |
86,97 €*
97,07 €*
(10.4% gespart)
|
| Bis 99 |
84,93 €*
97,07 €*
(12.51% gespart)
|
| Ab 100 |
81,54 €*
97,07 €*
(16% gespart)
|
Produktinformationen "Arretierbolzen m.Zustandssensor,kabelgeb, PNP Schließer, Gr.1, M10X1, D=5, Form:B - K1744.021051"
Arretierbolzen werden eingesetzt, wenn eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll.
Beispiele hierfür sind Längen- und Höhenarretierung sowie Positionsarretierung im Maschinen-, Geräte-, Möbel- und Sonderfahrzeugbau.
Bei den Arretierbolzen mit Zustandssensor kann der Betätigungszustand elektronisch erfasst und weiterverarbeitet werden.
Die Anbindung, beispielsweise an eine Maschinensteuerung, erfolgt kabelgebunden über das Anschlusskabel des integrierten Sensors.
Werkstoff:
Stahl
Ausführung:
Gewindehülse und Arretierstift Automatenstahl.
Edelstahl
Ausführung:
Arretierstift gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4034.
Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.
Pilzgriff Thermoplast schwarzgrau.
Ausführung:
Stahl
Ausführung:
Gewindehülse brüniert.
Arretierstift gehärtet, geschliffen und brüniert.
Edelstahl
Ausführung:
Gewindehülse blank.
Arretierstift gehärtet, geschliffen und blank.
Arretierstift nicht gehärtet, geschliffen und blank.
Hinweis:
Der Zustandssensor schaltet beim Einrasten bei einem Hub von S - 1 mm.
Anwendung:
Die Arretierbolzen mit Zustandssensor ermöglichen eine betätigungsabhängige Prozesssteuerung. Zudem kann sichergestellt werden, dass sich der Arretierstift im gewünschten Betätigungszustand befindet.
Technische Daten:
Induktiver Sensor:
Ausgangsschaltung: PNP Schließer (NO)
Betriebsspannung: 6 - 30 V DC
Betriebsstrom: <100 mA
Schaltabstand: 1 mm
Schaltfrequenz: <4000 Hz
Kurzschlussfest: ja
Verpolungsfest: ja
Schutzart: IP 67
Anschlussart: 2 m PVC Kabel
Temperaturbereich:
-10° C - +70°C
Zulassung: CE, c-UL-us, EAC
Sicherheit:
Arretierbolzen mit Zustandssensor eignen sich nicht zur Absicherung von Personen.

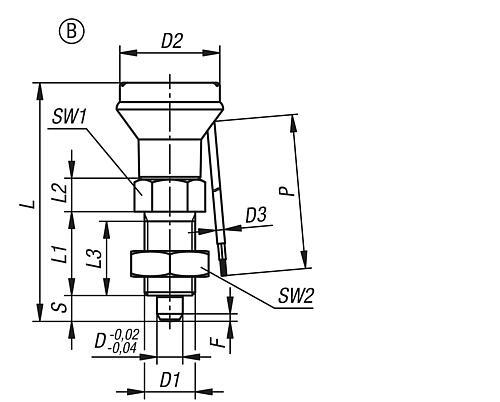

Zeichnungshinweis:
Form A: ohne Rastnut, ohne Kontermutter
Form B: ohne Rastnut, mit Kontermutter
Form C: mit Rastnut, ohne Kontermutter
Form D: mit Rastnut, mit Kontermutter
P = Kabellänge
BN = Braun
BK = Schwarz
BU = Blau
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Beispiele hierfür sind Längen- und Höhenarretierung sowie Positionsarretierung im Maschinen-, Geräte-, Möbel- und Sonderfahrzeugbau.
Bei den Arretierbolzen mit Zustandssensor kann der Betätigungszustand elektronisch erfasst und weiterverarbeitet werden.
Die Anbindung, beispielsweise an eine Maschinensteuerung, erfolgt kabelgebunden über das Anschlusskabel des integrierten Sensors.
Werkstoff:
Stahl
Ausführung:
Gewindehülse und Arretierstift Automatenstahl.
Edelstahl
Ausführung:
Arretierstift gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4034.
Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.
Pilzgriff Thermoplast schwarzgrau.
Ausführung:
Stahl
Ausführung:
Gewindehülse brüniert.
Arretierstift gehärtet, geschliffen und brüniert.
Edelstahl
Ausführung:
Gewindehülse blank.
Arretierstift gehärtet, geschliffen und blank.
Arretierstift nicht gehärtet, geschliffen und blank.
Hinweis:
Der Zustandssensor schaltet beim Einrasten bei einem Hub von S - 1 mm.
Anwendung:
Die Arretierbolzen mit Zustandssensor ermöglichen eine betätigungsabhängige Prozesssteuerung. Zudem kann sichergestellt werden, dass sich der Arretierstift im gewünschten Betätigungszustand befindet.
Technische Daten:
Induktiver Sensor:
Ausgangsschaltung: PNP Schließer (NO)
Betriebsspannung: 6 - 30 V DC
Betriebsstrom: <100 mA
Schaltabstand: 1 mm
Schaltfrequenz: <4000 Hz
Kurzschlussfest: ja
Verpolungsfest: ja
Schutzart: IP 67
Anschlussart: 2 m PVC Kabel
Temperaturbereich:
-10° C - +70°C
Zulassung: CE, c-UL-us, EAC
Sicherheit:
Arretierbolzen mit Zustandssensor eignen sich nicht zur Absicherung von Personen.
Zeichnungshinweis:
Form A: ohne Rastnut, ohne Kontermutter
Form B: ohne Rastnut, mit Kontermutter
Form C: mit Rastnut, ohne Kontermutter
Form D: mit Rastnut, mit Kontermutter
P = Kabellänge
BN = Braun
BK = Schwarz
BU = Blau
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Anschlussart: | PVC-Kabel |
|---|---|
| Material Grundkörper: | Edelstahl |
| SW1: | 13 |
| Material Komponente: | Thermoplast |
| Größe: | 1 |
| P=Kabellänge: | 2000 |
| SW2: | 17 |
| Farbe Komponente: | schwarzgrau |
| Ausführung 1: | mit Zustandssensor, kabelgebunden |
| Form: | B |
| Ausführung 2: | PNP Schließer |
| Oberfläche Grundkörper: | gehärtet |
| D=Bolzendurchmesser: | 5 |
| D2: | 25 |
| D3: | 2,4 |
| L=Länge: | 51 |
| L1: | 17 |
| L2: | 7 |
| L3: | 15 |
| D1=Gewinde: | M10x1 |
| Federkraft Anfang F1 ca. N: | 5 |
| Federkraft Ende F2 ca. N: | 12 |
| F x 30°: | 1,3 |
| Kontermutter: | mit Kontermutter |
| RoHS: | konform |
| Hub S: | 5 |
| Form-Typ: | ohne Rastnut, mit Kontermutter |
