Arretierbolzen m. konischem Arretierstift, mit Rastnut ohne Kontermutter, D=5, Form:A ohne - K1834.0005
Arretierbolzen m. konischem Arretierstift, mit Rastnut ohne Kontermutter, D=5, Form:A ohne - K1834.0005
Produktnummer:
7769131
Arretierbolzen m. konischem Arretierstift, mit Rastnut ohne Kontermutter, D=5, Form:A ohne - K1834.0005
EAN-Nr.:
4059245634750
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
77,59 €*
78,37 €*
(1% gespart)
|
| Bis 24 |
76,81 €*
78,37 €*
(1.99% gespart)
|
| Bis 49 |
76,41 €*
78,37 €*
(2.5% gespart)
|
| Bis 99 |
76,02 €*
78,37 €*
(3% gespart)
|
| Ab 100 |
75,63 €*
78,37 €*
(3.5% gespart)
|
Produktinformationen "Arretierbolzen m. konischem Arretierstift, mit Rastnut ohne Kontermutter, D=5, Form:A ohne - K1834.0005"
Werkstoff:
Gehäuse und Bolzen Stahl.
Verriegelungsmarkierung Aluminium.
Drehkopf Thermoplast PA (Polyamid).
Ausführung:
Gehäuse und Bolzen vernickelt.
Verriegelungsmarkierung eloxiert, rot.
Drehkopf glasfaserverstärkt, schwarz.
Hinweis:
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll.
Bei sichtbarer Verriegelungsmarkierung ist der Bolzen entweder komplett entriegelt oder nur teilweise in Einraststellung.
Montagemöglichkeit 1 für Plattenstärke 6 mm.
Montagemöglichkeit 2 bei Form A für Plattenstärke > 6 bis 14 mm und bei Form B für Plattenstärke > 6 bis 15 mm.
Lieferumfang:
Befestigungsschrauben sind im Lieferumfang enthalten.
Zubehör:
Bohrbuchsen K1835.

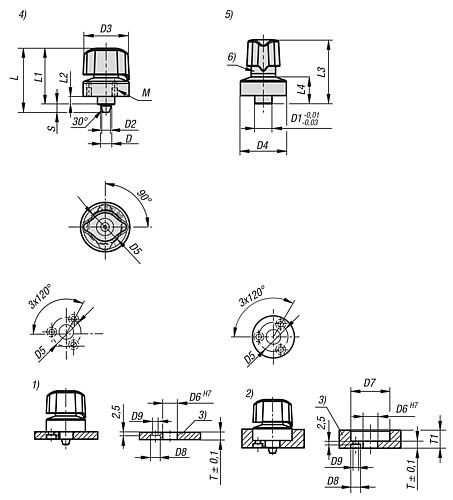

Zeichnungshinweis:
1) Montagemöglichkeit 1
2) Montagemöglichkeit 2
3) Platte
4) ON-Position
5) OFF-Position
6) Verriegelungsmarkierung
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Gehäuse und Bolzen Stahl.
Verriegelungsmarkierung Aluminium.
Drehkopf Thermoplast PA (Polyamid).
Ausführung:
Gehäuse und Bolzen vernickelt.
Verriegelungsmarkierung eloxiert, rot.
Drehkopf glasfaserverstärkt, schwarz.
Hinweis:
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll.
Bei sichtbarer Verriegelungsmarkierung ist der Bolzen entweder komplett entriegelt oder nur teilweise in Einraststellung.
Montagemöglichkeit 1 für Plattenstärke 6 mm.
Montagemöglichkeit 2 bei Form A für Plattenstärke > 6 bis 14 mm und bei Form B für Plattenstärke > 6 bis 15 mm.
Lieferumfang:
Befestigungsschrauben sind im Lieferumfang enthalten.
Zubehör:
Bohrbuchsen K1835.
Zeichnungshinweis:
1) Montagemöglichkeit 1
2) Montagemöglichkeit 2
3) Platte
4) ON-Position
5) OFF-Position
6) Verriegelungsmarkierung
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Material Grundkörper: | Stahl |
|---|---|
| D9: | 3,4 |
| Material Komponente: | Polyamid |
| M: | M3x5 |
| D5: | 20 |
| Farbe Komponente: | schwarz |
| Ausführung 1: | mit konischem Arretierstift |
| Form: | A |
| Ausführung 2: | mit Rastnut |
| Oberfläche Grundkörper: | vernickelt |
| D1=Außendurchmesser: | 10 |
| D8: | 6,5 |
| D6: | 10 |
| D=Bolzendurchmesser: | 5 |
| L4: | 11 |
| D2: | 3,3 |
| T: | 6 |
| T1: | 6-14 |
| D3: | 26 |
| D4: | 26 |
| D7: | 27 |
| L=Länge: | 38,9 |
| L1: | 29 |
| L2: | 5,7 |
| L3: | 33 |
| Kontermutter: | ohne Kontermutter |

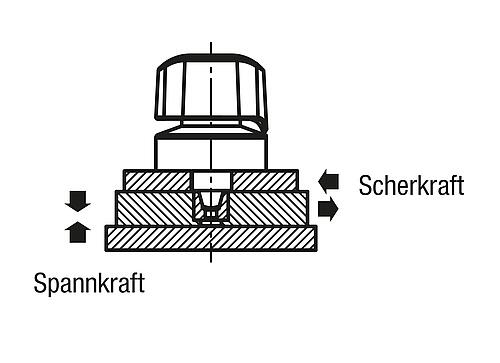

| Spannkraft N: | 140 |
| Scherkraft kN: | 0,9 |
| Temperaturbeständigkeit: | 80 °C |
| RoHS: | konform |
| Hub S: | 4,2 |
| Form-Typ: | ohne Mittelstellung |
