Arretierbolzen m. konischem Arretierstift, mit Rastnut mit Kontermutter D1=M10X1, D=5, Form:A ohne - K1833.0005
Arretierbolzen m. konischem Arretierstift, mit Rastnut mit Kontermutter D1=M10X1, D=5, Form:A ohne - K1833.0005
Produktnummer:
7769128
Arretierbolzen m. konischem Arretierstift, mit Rastnut mit Kontermutter D1=M10X1, D=5, Form:A ohne - K1833.0005
EAN-Nr.:
4059245634729
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
75,16 €*
75,92 €*
(1% gespart)
|
| Bis 24 |
74,40 €*
75,92 €*
(2% gespart)
|
| Bis 49 |
74,02 €*
75,92 €*
(2.5% gespart)
|
| Bis 99 |
73,64 €*
75,92 €*
(3% gespart)
|
| Ab 100 |
73,26 €*
75,92 €*
(3.5% gespart)
|
Produktinformationen "Arretierbolzen m. konischem Arretierstift, mit Rastnut mit Kontermutter D1=M10X1, D=5, Form:A ohne - K1833.0005"
Werkstoff:
Gehäuse und Bolzen Stahl.
Verriegelungsmarkierung und Aufkleber Aluminium.
Drehkopf Thermoplast PA (Polyamid).
Ausführung:
Gehäuse und Bolzen vernickelt.
Verriegelungsmarkierung eloxiert, rot.
Drehkopf glasfaserverstärkt, schwarz.
Betätigungsweise:
Form A:
Sicherstellen, dass der Drehkopf auf Position „OFF“ steht und der Bolzen eingefahren ist.
Die Platte mit der Buchse unter den Arretierbolzen schieben.
Den Drehkopf zum Klemmen auf Position „ON“ drehen.
Bei vollständiger Klemmung ist ein Klicksignal zu hören.
Achtung: Die Klemmung des Arretierbolzens nicht lösen, wenn der Bolzen axial belastet wird. Aufgrund der konischen Form kann es sein, dass der Bolzen nicht einfährt.
Form B:
Wenn der Drehkopf auf Position „OFF“ steht, die Platte mit der Buchse Richtung Arretierbolzen schieben, bis der Bolzen in die Buchse durch den Federdruck einrastet.
Der Drehkopf bewegt sich automatisch auf die Position „MID“.
Den Drehknopf zur vollständigen Klemmung von „MID“ auf „ON“ drehen, bis ein Klicksignal zu hören ist.
Lieferumfang:
Kontermutter und Aufkleber mit einer Stärke von 0,2 mm sind im Lieferumfang enthalten.
Zubehör:
Bohrbuchsen K1835.

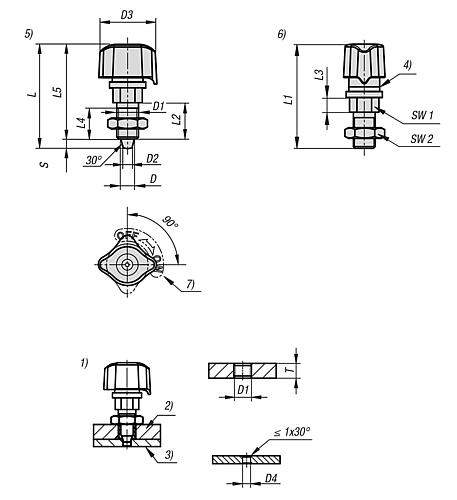

Zeichnungshinweis:
1) Montage ohne Buchse K1835
2) Anschraubplatte
3) Grundplatte
4) Verriegelungsmarkierung
5) ON-Position
6) OFF-Position
7) Aufkleber
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Gehäuse und Bolzen Stahl.
Verriegelungsmarkierung und Aufkleber Aluminium.
Drehkopf Thermoplast PA (Polyamid).
Ausführung:
Gehäuse und Bolzen vernickelt.
Verriegelungsmarkierung eloxiert, rot.
Drehkopf glasfaserverstärkt, schwarz.
Betätigungsweise:
Form A:
Sicherstellen, dass der Drehkopf auf Position „OFF“ steht und der Bolzen eingefahren ist.
Die Platte mit der Buchse unter den Arretierbolzen schieben.
Den Drehkopf zum Klemmen auf Position „ON“ drehen.
Bei vollständiger Klemmung ist ein Klicksignal zu hören.
Achtung: Die Klemmung des Arretierbolzens nicht lösen, wenn der Bolzen axial belastet wird. Aufgrund der konischen Form kann es sein, dass der Bolzen nicht einfährt.
Form B:
Wenn der Drehkopf auf Position „OFF“ steht, die Platte mit der Buchse Richtung Arretierbolzen schieben, bis der Bolzen in die Buchse durch den Federdruck einrastet.
Der Drehkopf bewegt sich automatisch auf die Position „MID“.
Den Drehknopf zur vollständigen Klemmung von „MID“ auf „ON“ drehen, bis ein Klicksignal zu hören ist.
Lieferumfang:
Kontermutter und Aufkleber mit einer Stärke von 0,2 mm sind im Lieferumfang enthalten.
Zubehör:
Bohrbuchsen K1835.
Zeichnungshinweis:
1) Montage ohne Buchse K1835
2) Anschraubplatte
3) Grundplatte
4) Verriegelungsmarkierung
5) ON-Position
6) OFF-Position
7) Aufkleber
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften

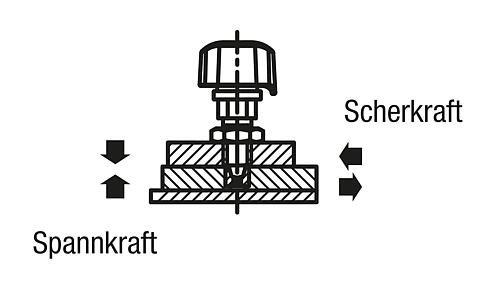

| Material Grundkörper: | Stahl |
|---|---|
| SW1: | 13 |
| Material Komponente: | Polyamid |
| SW2: | 17 |
| Farbe Komponente: | schwarz |
| Ausführung 1: | mit konischem Arretierstift |
| Form: | A |
| Ausführung 2: | mit Rastnut |
| Oberfläche Grundkörper: | vernickelt |
| D=Bolzendurchmesser: | 5 |
| L4: | 15 |
| D2: | 3,3 |
| T: | 8-10 |
| D3: | 26 |
| D4: | 3,7-4,6 |
| L=Länge: | 48,2 |
| L1: | 48 |
| L2: | 17 |
| L3: | 7 |
| L5: | 44 |
| D1=Gewinde: | M10x1 |
| Kontermutter: | mit Kontermutter |
| Spannkraft N: | 140 |
| Scherkraft kN: | 0,9 |
| Temperaturbeständigkeit: | 80 °C |
| RoHS: | konform |
| Hub S: | 4,2 |
| Form-Typ: | ohne Mittelstellung |
Anmelden
Zubehör
Buchse Stahl, konisch - K1835
Ab
9,21 €*
Abonnement
2 Varianten verfügbar
Werkstoff: Stahl. Ausführung: verzinkt. Hinweis: Buchse passend zu Arretierbolzen K1833 und K1834. Zur Demontage eine Schraube in das Gewinde drehen. Zubehör: Arretierbolzen K1833 und K1834. Zeichnungshinweis: 1) Einbaumaße 2) Demontage Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
