Scheiben

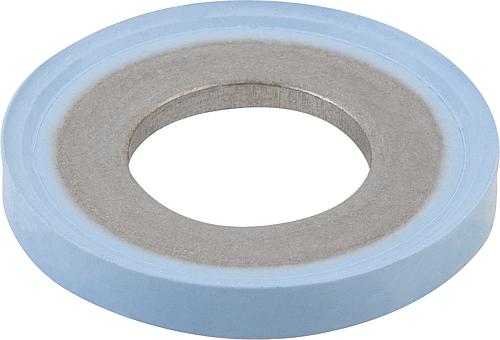

Die Hygienic USIT® Dicht- und Unterlegscheibe setzt durch eine hochzuverlässige Abdichtung mit einem hygienekonformen Design neue Reinheitsstandards in der Prozessindustrie. Zahlreiche Hersteller von Maschinen und Anlagen für die Lebensmittel- oder Pharmaindustrie nutzen für Verschraubungen im oder am Produktraum häufig Standard-Unterlegscheiben oder O-Ringe. Diese sind jedoch nicht EHEDG-konform, da sich Verkeimungen oder Biofilme als Bakterienkolonien und Korrosion unter dem Schraubenkopf bilden können und somit kein hygienisch optimiertes Design gewährleistet ist. Die metallische Unterlegscheibe mit fest verbundenem Dichtungsring aus 70 EPDM 291 (schwarz) und 70 EPDM 253815 (weiß) ermöglicht eine sichere und totraumfreie Abdichtung. Für Anwendungen mit besonders aggressiven CIP-/SIP-Reinigungs- und hohen Dampfsterilisationstemperaturen sowie fetthaltigen Prozessmedien, eignet sich die Hygienic USIT® Dicht- und Unterlegscheibe aus dem fluorierten Premiumcompound Fluoroprene® XP 45. Dieser Werkstoff hat einen noch größeren Temperatureinsatzbereich und ist beständig gegen polare und unpolare Medien sowie Aromastoffe. Freigaben wie FDA, EU1935/2004 und USP Class VI (121 °C) sowie die EHEDG-Zertifizierung bestätigen, dass die Hygienic USIT® Scheibe die beste Wahl für hygienisch anspruchsvolle Anwendungen im Lebensmittel- und Getränkesegment sowie der pharmazeutischen Industrie ist. Werkstoff:Scheibe: Edelstahl 1.4404, Dichtungring: 70 EPDM 253815 (weiß) Bitte beachten Sie, dass die Gültigkeit des EHEDG-Zertifikats nur in Verwendung mit den speziell abgestimmten Sechskantschrauben K1492 oder Hutmuttern K1493 besteht. Die Funktion des Hygienic USIT® Verschraubungssystems wurde in Verbindung mit Edelstahlmaterialien und gängigen Reinigungsmitteln erprobt. Die Eignung für den jeweiligen Einsatzfall muss durch den Anwender geprüft werden. Zubehör:Die Hygienic USIT® Dicht- und Unterlegscheibe kann mit allen weiteren Produkten der Hygienic USIT®-Linie verwendet werden. Maße:• D1: 10,7• S: 1 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

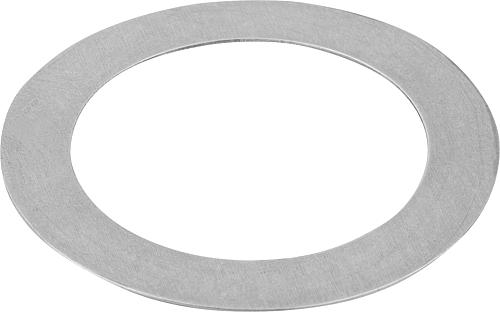

Werkstoff: Stahl. Ausführung: blank. Bestellbeispiel: K1151.0306010 (Maß S mit angeben, z.B. 010 für S = 0,1 mm) Hinweis: Mit Passscheiben kann ein vorhandenes Axialspiel stark reduziert werden. Sie sind in einer Stärke ab 0,1 mm erhältlich. Durch Kombinationen untereinander lassen sich so unterschiedliche Stärken zusammenstellen. D1: 12 D2: 18 G: M12 H: 0,2 RoHS: ja Befestigungsart: Bohrung K1151.1218020 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

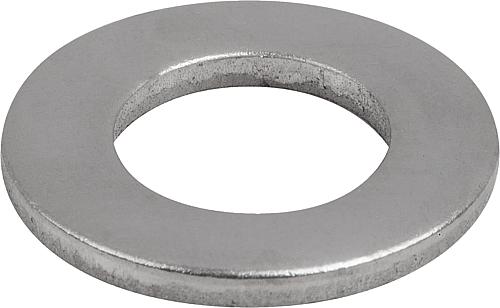

Werkstoff: Edelstahl A2. Ausführung: Edelstahl A2, blank. Befestigungsart: Bohrung für Schrauben: M12 G= für Gewinde: M12 Stahlschlüssel Grundkörper: A2 ISO: DIN EN ISO7089A RoHS: ja K0868.112 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

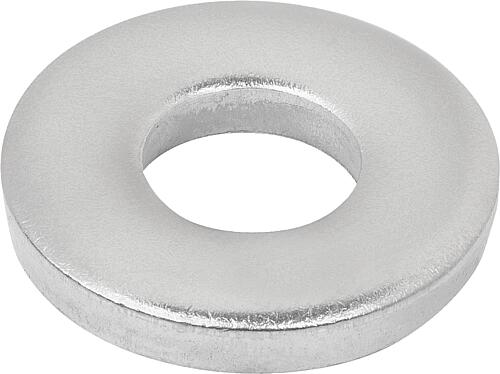

Werkstoff: Stahl, Edelstahl A2 oder Edelstahl A4. Ausführung: Stahl verzinkt oder blank. Edelstahl A2 blank. Edelstahl A4 blank. Hinweis: Scheiben für Schrauben mit schweren Spannhülsen sind nach DIN genormte Scheiben. Sie eignen sich für Schrauben, die mit schweren Spannhülsen verarbeitet werden, da sie besonders dick sind. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

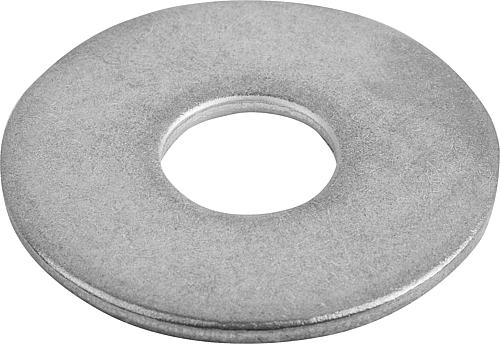

Werkstoff: Stahl oder Edelstahl (A 2). Ausführung: Stahl galvanisch verzinkt, Härte D1 ≤ 14 = 140 HV. D1 > 17 = 100 HV. Edelstahl blank. Bestellbeispiel: K1150.03 Hinweis: Die Scheiben haben einen Außendurchmesser von D2 = ~3 × D1. D1: 4,3 D2: 12 G: M4 H: 1 RoHS: false Ausführung: DIN 9021 Befestigungsart: Bohrung K1150.04 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

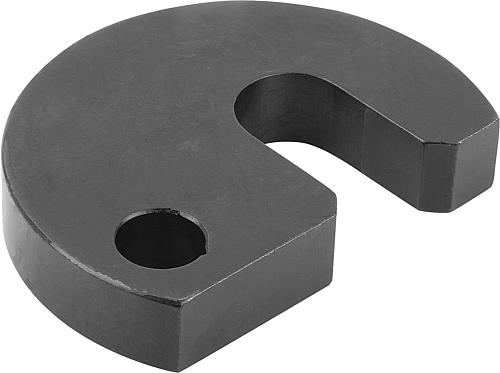

Werkstoff: Vergütungsstahl 1.0760. Ausführung: nitriert und brüniert. Hinweis: K0703.14 ist nicht auf dem amtlichen Normblatt vorgesehen. Passende Flachkopfschrauben siehe K0704. B: 13,5 D1: 61 D2: 11 D3: 12 F: 3 L1: 29,6 L2: 22 L3: 45 L4: 29 S: 11,8 Gewicht ca. kg: 0,180 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

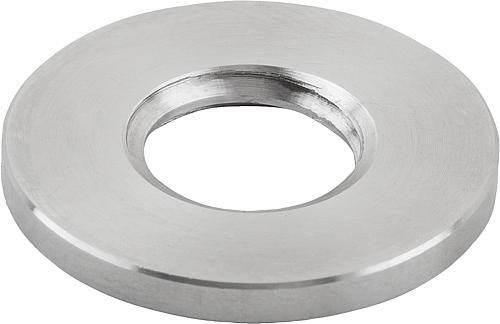

Werkstoff: Edelstahl 1.4404. Ausführung: poliert. Hinweis: Dünnschaftschrauben werden vorzugsweise mit einem Sicherungselement gegen unbeabsichtigtes Verlieren gesichert. So wird die EU-Norm 2006/42/EG erfüllt. Mit der optional erhältlichen Sicherungsscheibe wird die Schraube vor dem Einschrauben unverlierbar mit dem Bauteil verbunden. Hierzu wird die Scheibe über den Gewindeteil aufgedreht und kann sich anschließend auf dem Dünnschaft frei bewegen. Der Schraubenschaft wird z.B. durch Federkerbwirkung nicht beschädigt. Ein selbsttätiges wieder Herausdrehen ist im manuellen Betrieb ausgeschlossen. Jedoch kann die Scheibe mit etwas Feingefühl wieder von der Schraube zerstörungsfrei entfernt werden. Die Oberfläche der Sechskantschraube ist poliert und hinsichtlich der Formgebung für den Einsatz im hygienischen Bereich optimiert. So ist der Schraubenkopf an der Stirnseite halbkugelig und der Kegelbund mit der entsprechenden Formschräge ausgeführt. Anstelle der störenden Prägungen oder Vertiefungen, weist der Schraubenkopf eine glatte Oberfläche auf, die eine Rauhtiefe Ra 0,8 µm besitzt. Schmutz und Reste vom Produkt bzw. Reiniger haften kaum an und eine leichte Reinigung ist sichergestellt. D: M5 D1: 10 G: M10 S: 1,5 RoHS: ja Befestigungsart: Bohrung Stahlschlüssel Grundkörp.: 1.4404 K1331.05 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

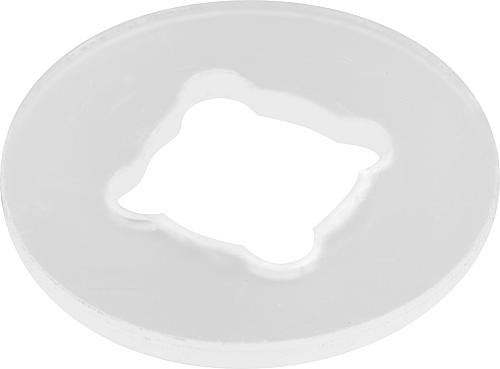

Werkstoff: Polyamid. Ausführung: weiß Bestellbeispiel: K1526.05 Hinweis: Die Unterlegscheiben sind vibrationsdämpfend und sichern die Schraubenverbindung unter anderem bei der Vormontage. Außerdem schützen die Unterlegscheiben die Oberfläche vor Beschädigungen. Nur für Gewinde mit Freistich geeignet wie z.B. bei Ringschrauben. Anwendung: Die Unterlegscheiben über das Gewinde drücken oder drehen. Achtung: Bei Verwendung der Unterlegscheiben mit Ringschrauben, können die angegebenen Kräfte der Ringschrauben nicht gewährleistet werden. D1: 9,8 D2: 20 G: M12 H: 1 RoHS: ja Befestigungsart: Bohrung Farbe Grundkörper: natur K1526.12 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

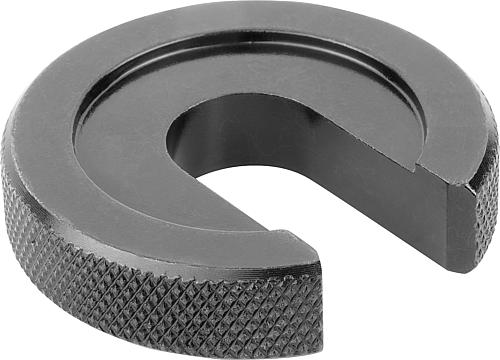

Werkstoff: Vergütungsstahl. Ausführung: vergütet und brüniert. B: 17 D2: 37 L: 1,8 S: 12 Gewicht ca. kg: 0,165 D1: 56 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
