Stützen, Stützschrauben, Abstützelemente

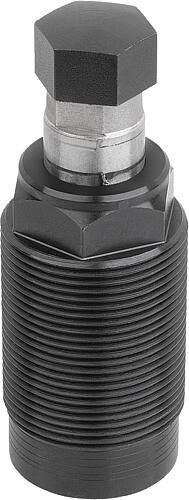

Bei der Werkstückbearbeitung werden Abstützelemente eingesetzt, um Vibrationen und Durchbiegungen am Werkstück zu vermeiden. Es kann eine horizontale sowie vertikale Montage der einschraubbaren Abstützelemente erfolgen. Mit den beiden Montagemöglichkeiten können platzsparende Positionierungen in den Spannvorrichtungen erfolgen. Die hydraulische Klemmung kann kombiniert oder separat mit einer hydraulischen Spannung erfolgen. Werkstoff: Gehäuse und Kolben Stahl. Ausführung: Gehäuse brüniert. Kolben gehärtet. Betätigungsweise: Gebohrte Kanäle. Montage: Siehe Einbaukontur. Vorteile: - Integrierter Metallabstreifer. - Anlage immer durch Federkraft. - Geringe Einbaumaße. - Horizontale/vertikale Einbaumöglichkeit. - Separate/kombinierte Klemmung mit Spannvorgang. Lieferumfang: 1 Stk. Kantseal-Dichtung enthalten. Technische Daten: - Max. Betriebsdruck: 500 bar. - Zulässige Belastung bei 500 bar: 9 kN. - Min. Öldruck: 100 bar. - Max. Anziehdrehmoment: 60 Nm. Zeichnungshinweis: 1) Einbaukontur Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

Bei der Werkstückbearbeitung werden Abstützelemente eingesetzt, um Vibrationen und Durchbiegungen am Werkstück zu vermeiden. Es kann eine horizontale sowie vertikale Montage der einschraubbaren Abstützelemente erfolgen. Mit den beiden Montagemöglichkeiten können platzsparende Positionierungen in den Spannvorrichtungen erfolgen. Die hydraulische Klemmung kann kombiniert oder separat mit einer hydraulischen Spannung erfolgen. Werkstoff: Gehäuse und Kolben Stahl. Ausführung: Gehäuse brüniert. Kolben gehärtet. Betätigungsweise: Gebohrte Kanäle. Montage: Siehe Einbaukontur. Vorteile: - Integrierter Metallabstreifer. - Anlage immer durch Federkraft. - Geringe Einbaumaße. - Horizontale/vertikale Einbaumöglichkeit. - Separate/kombinierte Klemmung mit Spannvorgang. Lieferumfang: 1 Stk. Kantseal-Dichtung enthalten. Technische Daten: - Max. Betriebsdruck: 500 bar. - Zulässige Belastung bei 500 bar: 9 kN. - Min. Öldruck: 100 bar. - Max. Anziehdrehmoment: 60 Nm. Zeichnungshinweis: 1) Einbaukontur Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

Werkstoff: Vergütungsstahl. Ausführung: brüniert. Gewicht ca. kg : 0,050 G: M8x8 F: M10 E: 18,9 D: 6 C: 17 B: 34 A: 48 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

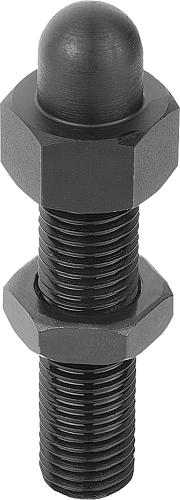

Werkstoff: Vergütungsstahl, vergütet. Ausführung: brüniert. Hinweis: Durch die abgerundete Nase können die Stützschrauben auch als Positionierelement für Werkstücke mit Bohrungen verwendet werden. Die Ausführung K0297.08016 hat einen Sechskant. Gewicht ca. kg : 0,240 SW1: 24 G: M16 SW: 24 E: 60 D: 13 C: 16 B: 89 A: 16 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
