Pendelauflagen Neigungswinkel

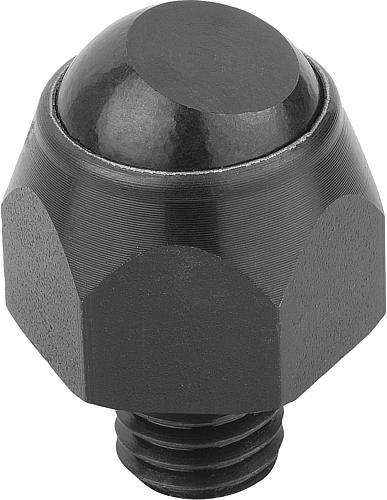

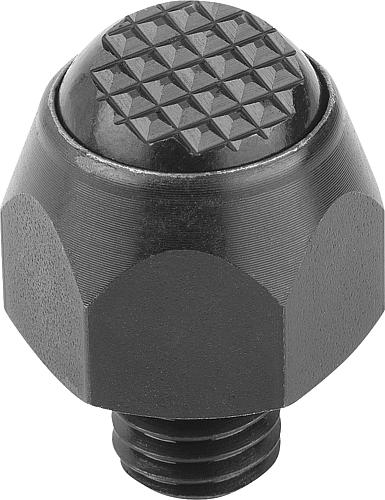

Werkstoff: Körper Vergütungsstahl, Kugel Wälzlagerstahl 1.3505. Ausführung: Körper vergütet, Kugel gehärtet (50 - 55 HRC). Hinweis: Die Pendelauflagen dienen als Anschläge, Auflagen und Druckstücke im Vorrichtungsbau. Sie können auch in vorhandene Spannelemente eingebaut werden, siehe z.B. Spannelement "arness". Kugel gegen Verdrehen gesichert. H: 27 D1: 20 H1: 20 Kugel-Ø: 24 Gewicht ca. kg : 0,180 Belastbarkeit max. kN (nur bei statischer Belastung): 90 T: 30 D: M20 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

Werkstoff: Körper Vergütungsstahl, Kugel Wälzlagerstahl 1.3505. Ausführung: Körper vergütet, Kugel gehärtet (50 - 55 HRC). Hinweis: Die Pendelauflagen dienen als Anschläge, Auflagen und Druckstücke im Vorrichtungsbau. Sie können auch in vorhandene Spannelemente eingebaut werden, siehe z.B. Spannelement "arness". Kugel gegen Verdrehen gesichert. H: 27 D1: 20 H1: 20 Kugel-Ø: 24 Gewicht ca. kg : 0,180 Belastbarkeit max. kN (nur bei statischer Belastung): 90 T: 30 D: M20 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

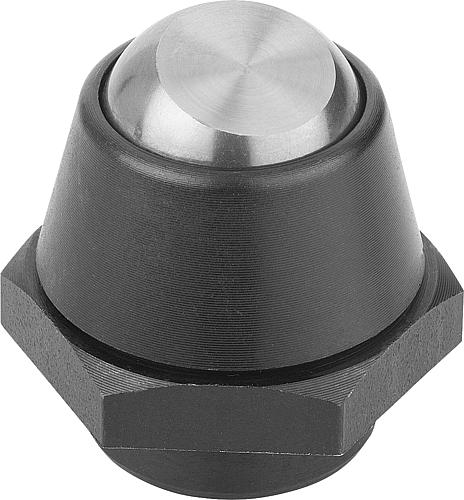

Werkstoff: Körper Stahl. Kugel rost- und säurebeständiger Stahl. Ausführung: Körper brüniert, Kugel blank. Hinweis: Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet. Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau. Patent angemeldet. In das Gewinde D3 können Gewindestifte oder Stiftschrauben eingedreht und verklebt werden. So erhält man auf einfache Art eine Pendelauflage mit Außengewinde. Kugel gegen Verdrehen gesichert. Vorteile: - Die Pendelauflage ist schwenkbar. - Aufnahme großer Belastungskräfte. - Der eingebaute O-Ring hält Schmutz und Fremdteilchen zurück. Somit ist eine sichere Funktion gewährleistet. D1: 34 SW: 36 Gewicht ca. kg : 0,215 Kugel-Ø: 25 Belastbarkeit max. kN (nur bei statischer Belastung): 90 E: 41,6 L1: 15 L: 40 D3: M20 D2: 18 α: 20° Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

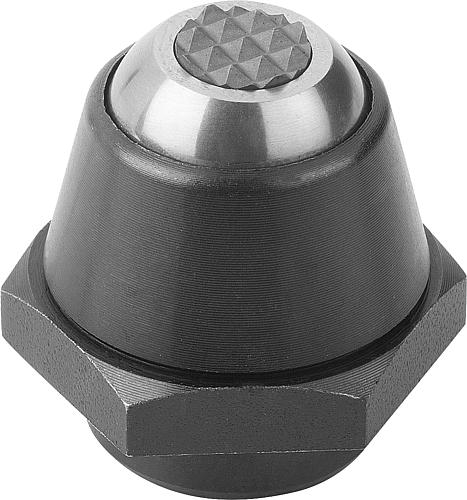

Werkstoff: Körper Stahl. Kugel rost- und säurebeständiger Stahl. Form M mit Hartmetalleinsatz. Ausführung: Körper brüniert, Kugel blank. Hinweis: Die Pendelauflagen werden zum Stützen und Spannen von unbearbeiteten und bearbeiteten Werkstücken verwendet. Darüber hinaus dienen sie als Anschläge, Auflagen und Druckstücke im Vorrichtungs- und Werkzeugbau. Patent angemeldet. In das Gewinde D3 können Gewindestifte oder Stiftschrauben eingedreht und verklebt werden. So erhält man auf einfache Art eine Pendelauflage mit Außengewinde. Kugel gegen Verdrehen gesichert. Vorteile: - Die Pendelauflage ist schwenkbar. - Aufnahme großer Belastungskräfte. - Der eingebaute O-Ring hält Schmutz und Fremdteilchen zurück. Somit ist eine sichere Funktion gewährleistet. L2: 0,8 D1: 22 SW: 24 Gewicht ca. kg : 0,063 D2: 11 Kugel-Ø: 16 Belastbarkeit max. kN (nur bei statischer Belastung): 34 E: 27,7 L1: 9 L: 26 D4: 7,5 D3: M12 α: 20° Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
