Auflage- und Aufnahmebolzen

Werkstoff: Werkzeugstahl. Ausführung: gehärtet und geschliffen. Auflagefläche ohne Zentrierung. Hinweis: Bei Anwendung mehrerer Auflagebolzen kann die Auflagehöhe nachgeschliffen werden. Die Auflagebolzen sind auch als Füße für Vorrichtungen verwendbar. D1: 30 L2: 20 Gewicht ca. kg: 0,485 L4: 2,5 L3: 2,5 D2: 20 L1: 80 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

Werkstoff: Einsatzstahl 1.0301. Ausführung: einsatzgehärtet, brüniert und geschliffen. H: 25 D1: 8 Gewicht ca. kg: 0,011 R: 11 D: 6 B: 8 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

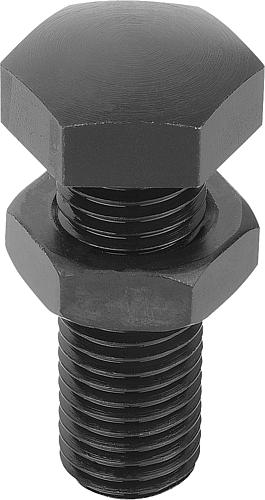

Werkstoff: Vergütungsstahl. Ausführung: vergütet und brüniert. Gewicht ca. kg: 0,009 SW: 10 E: 11,5 D: M6 B: 35 A: 40 Material: Vergütungsstahl Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

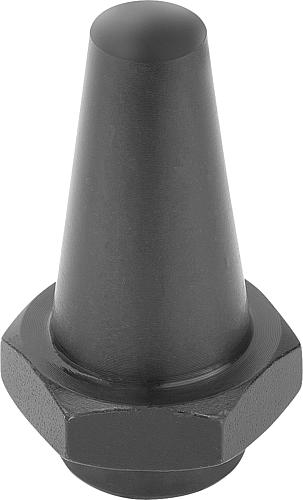

Werkstoff: Körper Vergütungsstahl. Ausführung: Körper vergütet und brüniert. Auflageflächen einsatzgehärtet. Hinweis: Die Auflagebolzen werden zum Stützen von unbearbeiteten und bearbeiteten Werkstücken verwendet. Darüber hinaus dienen sie als Anschläge und Druckstücke im Vorrichtungs- und Werkzeugbau. In das Gewinde D können Gewindestifte oder Stiftschrauben eingedreht und verklebt werden. So erhält man auf einfache Art eine Auflage mit Außengewinde. H1: 12,5 H: 16,5 D1: 11,9 D: M6 Gewicht ca. kg: 0,042 T: 17 P: 6 E: 4 D2: 7 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

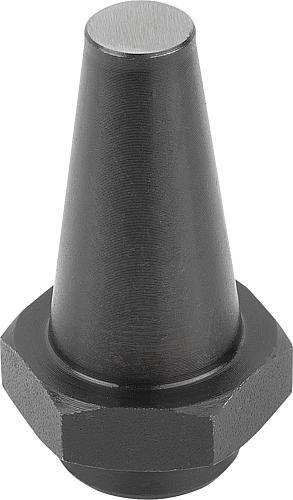

Werkstoff: Körper Vergütungsstahl. Ausführung: Körper vergütet und brüniert. Auflageflächen einsatzgehärtet. Hinweis: Die Auflagebolzen werden zum Stützen von unbearbeiteten und bearbeiteten Werkstücken verwendet. Darüber hinaus dienen sie als Anschläge und Druckstücke im Vorrichtungs- und Werkzeugbau. In das Gewinde D können Gewindestifte oder Stiftschrauben eingedreht und verklebt werden. So erhält man auf einfache Art eine Auflage mit Außengewinde. H: 16,5 D1: 11,9 Gewicht ca. kg: 0,042 H1: 12,5 T: 17 R: 6 P: 6 E: 4 D2: 7 D: M6 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

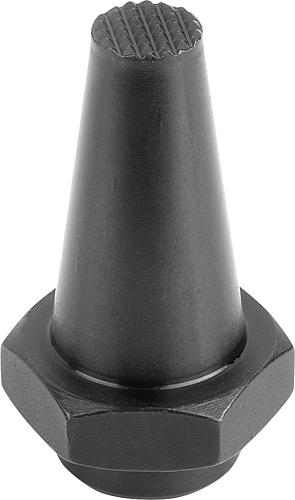

Werkstoff: Körper Vergütungsstahl. Ausführung: Körper vergütet und brüniert. Auflageflächen einsatzgehärtet. Hinweis: Die Auflagebolzen werden zum Stützen von unbearbeiteten und bearbeiteten Werkstücken verwendet. Darüber hinaus dienen sie als Anschläge und Druckstücke im Vorrichtungs- und Werkzeugbau. In das Gewinde D können Gewindestifte oder Stiftschrauben eingedreht und verklebt werden. So erhält man auf einfache Art eine Auflage mit Außengewinde. Gewicht ca. kg: 0,130 T: 24 P: 10 E: 7 D3: 15 D: M10 H1: 20 H: 25 D1: 17,8 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

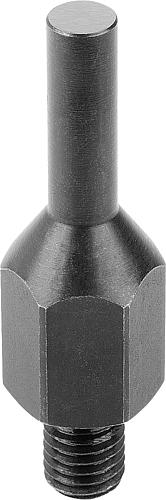

Werkstoff: Vergütungsstahl. Ausführung: vergütet, brüniert. Auflagefläche induktivgehärtet und geschliffen. Hinweis: Die Auflagebolzen sind sowohl als stabile und präzise Auflage, wie auch als Anschlag verwendbar. Durch die Stiftform des Auflagebolzens ist auch ein Einsatz bei Bauteilen mit beengten Auflagepunkten möglich. B: 10 D: M8 D1: 6 E: 14,4 H: 30 H1: 15 SW: 13 RoHS: ja Form: A Ausführung: Stiftform AuflageForm: rund Befestigungsart: Außengewinde K1105.1080630 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

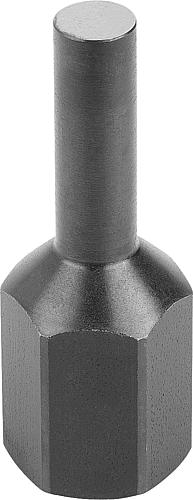

Werkstoff: Vergütungsstahl. Ausführung: vergütet, brüniert. Auflagefläche induktivgehärtet und geschliffen. Hinweis: Die Auflagebolzen sind sowohl als stabile und präzise Auflage, wie auch als Anschlag verwendbar. Durch die Stiftform des Auflagebolzens ist auch ein Einsatz bei Bauteilen mit beengten Auflagepunkten möglich. D: M8 D1: 4 E: 14,4 H: 30 H1: 13 P: 10 SW: 13 RoHS: ja Form: D Ausführung: Stiftform AuflageForm: rund Befestigungsart: Innengewinde K1105.2080430 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

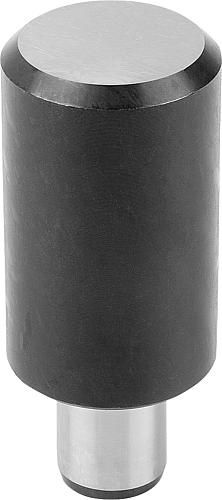

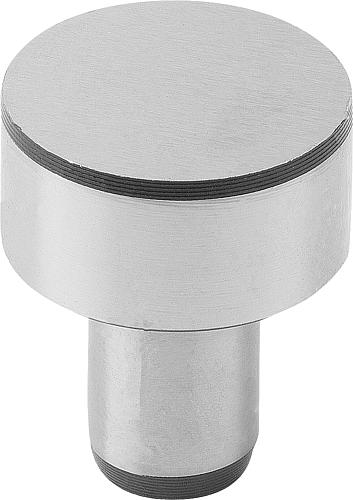

Werkstoff: Werkzeugstahl. Ausführung: gehärtet und geschliffen. Auflagefläche ohne Zentrierung. Hinweis: Auflagebolzen Form A dienen als Auflage für Werkstücke und Vorrichtungen. Die Auflagebolzen Form A sind auch als gehärtete Anschläge und als Füße für Vorrichtungen verwendbar. Ähnliche Bolzen siehe K0352, K0353, K0354 und K0355. L2: 9 D1: 10 L3: 1,6 D2: 6 L1: 6 Gewicht ca. g: 5,5 T: 0,02 Ausführung : ohne Zentrierbohrung Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

Werkstoff: Körper Vergütungsstahl. Ausführung: Körper vergütet und brüniert. Hinweis: Die Auflagebolzen werden zum Stützen von unbearbeiteten und bearbeiteten Werkstücken verwendet. Darüber hinaus dienen sie als Anschläge und Druckstücke im Vorrichtungs- und Werkzeugbau. In das Gewinde D können Gewindestifte oder Stiftschrauben eingedreht und verklebt werden. So erhält man auf einfache Art eine Auflage mit Außengewinde. D1: 16 Gewicht ca. kg: 0,050 H: 30 T: 24 P: 12 E: 8 D: M16 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

Werkstoff: Körper Vergütungsstahl. Ausführung: Körper vergütet und brüniert. Hinweis: Die Auflagebolzen werden zum Stützen von unbearbeiteten und bearbeiteten Werkstücken verwendet. Darüber hinaus dienen sie als Anschläge und Druckstücke im Vorrichtungs- und Werkzeugbau. In das Gewinde D können Gewindestifte oder Stiftschrauben eingedreht und verklebt werden. So erhält man auf einfache Art eine Auflage mit Außengewinde. H: 30 D1: 8 D: M8 Gewicht ca. kg: 0,018 T: 13 R: 8,5 P: 9 E: 4 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

Werkstoff: Körper Vergütungsstahl. Ausführung: Körper vergütet und brüniert. Hinweis: Die Auflagebolzen werden zum Stützen von unbearbeiteten und bearbeiteten Werkstücken verwendet. Darüber hinaus dienen sie als Anschläge und Druckstücke im Vorrichtungs- und Werkzeugbau. In das Gewinde D können Gewindestifte oder Stiftschrauben eingedreht und verklebt werden. So erhält man auf einfache Art eine Auflage mit Außengewinde. D1: 10 Gewicht ca. kg: 0,035 H: 40 T: 17 P: 13 E: 5 D2: 8 D: M10 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
