Pneumatik
Pneumatik ist in vielen Produktionsumgebungen das bevorzugte Medium, wenn Bewegungen schnell, robust und mit überschaubarem Installationsaufwand umgesetzt werden sollen. Druckluft überträgt Energie, erzeugt lineare oder rotierende Bewegungen und bildet die Basis für wiederkehrende Abläufe in Maschinen und Anlagen. In dieser Kategorie finden Sie Bauteile für pneumatische Antriebe und Zylinderlösungen sowie das Zubehör, das für einen sauberen, belastbaren Einbau entscheidend ist. Bei HUG Technik & Sicherheit bewerten wir Pneumatik nicht isoliert nach Einzelteilen, sondern entlang der Kette aus Erzeugung, Aufbereitung, Verteilung und Anwendung – damit die Anlage im Alltag stabil läuft und Instandhaltung planbar bleibt.
Mehr anzeigen
Technische Infos
154 Artikel gefunden
Produktanzeige:
%

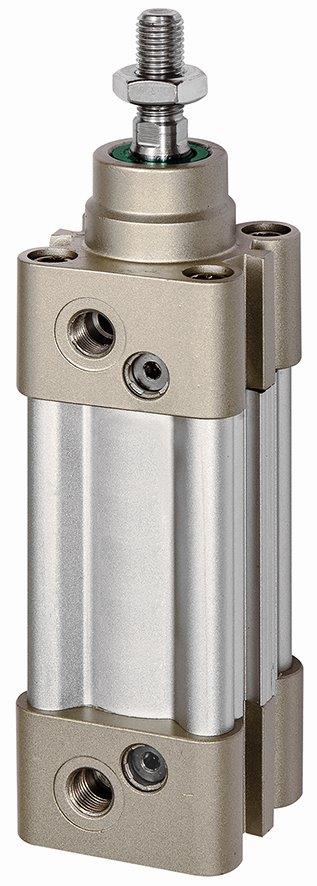

Normzylinder, doppeltwirkend, Magnet, Kolben-Ø 32, Hub 400, G 1/8
Ab
63,68 €*
Abonnement
91 Varianten verfügbar
Normzylinder, ISO 15552, doppeltwirkend, Magnet, Kolben-Ø 32, Hub 400, G 1/8, Arbeitsdruck max. 10 bar, Temp. -10 °C bis 80 °C. Diese Zylinder werden auf Grund der robusten Bauart und des guten Preis-Leistungsverhältnisses für eine Vielzahl von Anwendungen bevorzugt eingesetzt. In der Standardausführung ist dieser Zylinder doppeltwirkend ausgelegt und mit Magnetkolben und einstellbarer Dämpfung ausgestattet. Die Befestigung der Magnetschalter kann in zwei T-Nuten auf derselben Seite des pneumatischen Anschlusses erfolgen. Für gefilterte und ungeölte oder geölte Druckluft geeignet. Bei Verwendung von geölter Druckluft auf kontinuierliche Ölung achten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de

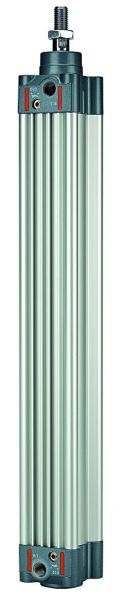

Normzylinder SAI, doppeltwirkend, Kolben-Ø 125, Hub 175, G 1/2
Ab
46,38 €*
Abonnement
138 Varianten verfügbar
Normzylinder SAI, ISO 15552, doppeltwir. Magnet, Kolben-Ø 125, Hub 175, Anschluss G 1/2, 1,5-10 bar, -20°C bis 70°C. Diese Zylinder werden aufgrund der robusten Bauart und des sehr guten Preis-Leistungsverhältnisses für eine Vielzahl von Anwendungen bevorzugt eingesetzt. In der Standardausführung ist dieser Zylinder doppeltwirkend ausgelegt, sowie mit Magnetkolben und einstellbarer Dämpfung ausgestattet. Die Befestigung der Magnetschalter erfolgt in T-Nuten, welche auf 2 Seiten des Gehäuses angebracht sind. Für gefilterte und ungeölte oder geölte Druckluft geeignet. Bei Verwendung von geölter Druckluft auf kontinuierliche Ölung achten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%
Rundzylinder, doppeltwirkend, Magnet, Kol.-Ø25, o.D., Hub 25, G 1/8
Ab
30,73 €*
Abonnement
44 Varianten verfügbar
Rundzyl., ISO 6432, doppeltwir., o. einstellb. Dämpf., Mag., Kol.-Ø 25, Hub 25, G 1/8, Arbeitsdr. max. 10bar, Temp. -10°C bis 80°C. Einfach- und doppeltwirkende Ausführung mit Magnetkolben. Für gefilterte und ungeölte oder geölte Druckluft geeignet. Bei Verwendung von geölter Druckluft auf kontinuierliche Ölung achten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
Rundzylinder »MI«, doppeltwirkend, Kolben-Ø 32, Hub 300, G 1/8
Ab
55,13 €*
Abonnement
46 Varianten verfügbar
Rundzylinder »MI«, doppeltwirkend, Magnet, Kolben-Ø 32, Hub 300, Anschluss G 1/8, Arbeitsdr. 1 - 10 bar, Temp. -20 °C bis 70 °C. Rundzylinder in verschiedenen Ausführungen: - Serie »MI« doppeltwirkend, Ø 8 – 25 nach ISO 6432 - Serie »MI« doppeltwirkend, Ø 32 - 40 - Serie »MSI« einfachwirkend, drucklos eingefahren, Ø 8 – 40 Für gefilterte und ungeölte oder geölte Druckluft geeignet. Bei Verwendung von geölter Druckluft auf kontinuierliche Ölung achten. Typ »CA« = Bodendeckel mit Gewindezapfen - Schwenkausführung Typ »CM« = Bodendeckel mit Gewindezapfen rund - Schwenkausführung Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
Rundzylinder »MI« doppeltwirkend, Kolben-Ø 20, Hub 500, G 1/8
Ab
26,16 €*
Abonnement
110 Varianten verfügbar
Rundzylinder »MI« ISO 6432, doppeltwirk. Magnet, Kolben-Ø 20, Hub 500, Anschluss G 1/8, Arbeitsdr. 1-10 bar, Temp. -20°C bis 70°C. Rundzylinder in verschiedenen Ausführungen: - Serie »MI« doppeltwirkend, Ø 8 – 25 nach ISO 6432 - Serie »MI« doppeltwirkend, Ø 32 - 40 - Serie »MSI« einfachwirkend, drucklos eingefahren, Ø 8 – 40 Für gefilterte und ungeölte oder geölte Druckluft geeignet. Bei Verwendung von geölter Druckluft auf kontinuierliche Ölung achten. Typ »CA« = Bodendeckel mit Gewindezapfen - Schwenkausführung Typ »CM« = Bodendeckel mit Gewindezapfen rund - Schwenkausführung Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
Rundzylinder »MSI«, einfachwirkend, Kolben-Ø 32, Hub 150, G 1/8
Ab
67,43 €*
Abonnement
26 Varianten verfügbar
Rundzylinder »MSI«, einfachwirkend, Magnet, Kolben-Ø 32, Hub 150, Anschluss G 1/8, Arbeitsdr. 2 - 10 bar, Temp. -20 °C bis 70 °C. Rundzylinder in verschiedenen Ausführungen: - Serie »MI« doppeltwirkend, Ø 8 – 25 nach ISO 6432 - Serie »MI« doppeltwirkend, Ø 32 - 40 - Serie »MSI« einfachwirkend, drucklos eingefahren, Ø 8 – 40 Für gefilterte und ungeölte oder geölte Druckluft geeignet. Bei Verwendung von geölter Druckluft auf kontinuierliche Ölung achten. Typ »CA« = Bodendeckel mit Gewindezapfen - Schwenkausführung Typ »CM« = Bodendeckel mit Gewindezapfen rund - Schwenkausführung Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
Rundzylinder »MSI«, einfachwirkend, Kolben-Ø 12, Hub 20, M5x0,8
Ab
27,91 €*
Abonnement
58 Varianten verfügbar
Rundzylinder »MSI«, einfachwirkend, Magnet, Kolben-Ø 12, Hub 20, Anschluss M5x0,8, Arbeitsdr. 2 - 10 bar, Temp. -20 °C bis 70 °C. Rundzylinder in verschiedenen Ausführungen: - Serie »MI« doppeltwirkend, Ø 8 – 25 nach ISO 6432 - Serie »MI« doppeltwirkend, Ø 32 - 40 - Serie »MSI« einfachwirkend, drucklos eingefahren, Ø 8 – 40 Für gefilterte und ungeölte oder geölte Druckluft geeignet. Bei Verwendung von geölter Druckluft auf kontinuierliche Ölung achten. Typ »CA« = Bodendeckel mit Gewindezapfen - Schwenkausführung Typ »CM« = Bodendeckel mit Gewindezapfen rund - Schwenkausführung Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%
Rundzylinder, doppeltwirkend, Magnet, Kolben-Ø 25, Hub 10, G 1/8
Ab
45,34 €*
Abonnement
26 Varianten verfügbar
Rundzyl., ISO 6432, doppeltwir., m. einstellb. Dämpf., Mag., Kol.-Ø25, Hub 10, G 1/8, Arbeitsdr. max. 10bar, Temp. -10°C bis 80°C. Einfach- und doppeltwirkende Ausführung mit Magnetkolben. Für gefilterte und ungeölte oder geölte Druckluft geeignet. Bei Verwendung von geölter Druckluft auf kontinuierliche Ölung achten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%
Rundzylinder TP doppeltwirkend, Magnet, Kolben-Ø 20, Hub 80, G 1/8
Ab
29,44 €*
Abonnement
28 Varianten verfügbar
Rundzylinder TP (ISO 6432) doppeltwirkend, Magnet, Kolben-Ø 20, Hub 80, G 1/8, Arbeitsdruck max. 10 bar, Temp. -10°C bis 60°C. Preiswerte Standardausführung mit Aluminium-Rohr und Magnetkolben. Für gefilterte (50 µm) und ungeölte oder geölte Druckluft geeignet. Bei Verwendung von geölter Druckluft auf kontinuierliche Ölung achten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
%
Rundzylinder, einfachwirkend, Magnet, Kolben-Ø 16, Hub 25, M5
Ab
32,56 €*
Abonnement
18 Varianten verfügbar
Rundzylinder, ISO 6432, einfachwirkend, Magnet, Kolben-Ø 16, Hub 25, M5, Arbeitsdruck max. 10 bar, Temp. -10 °C bis 80 °C. Einfach- und doppeltwirkende Ausführung mit Magnetkolben. Für gefilterte und ungeölte oder geölte Druckluft geeignet. Bei Verwendung von geölter Druckluft auf kontinuierliche Ölung achten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
Kompaktzylinder, doppeltwirkend, AG, K-Ø 20, Hub 25, M5, ISO21287
Ab
20,75 €*
Abonnement
246 Varianten verfügbar
Kompaktzylinder, ISO 21287, doppeltwirkend, AG, Magnet, Kolben-Ø 20, Hub 25, M5, Arbeitsdruck max. 10 bar, Temp. -20 °C bis 70 °C. Baureihe nach ISO 21287 in besonders kurzbauender, platzsparender Ausführung. In der angebotenen Standardausführung mit Magnetkolben. Kolbenstange wahlweise mit Innen- oder Außengewinde. Für gefilterte und ungeölte oder geölte Druckluft geeignet. Bei Verwendung von geölter Druckluft auf kontinuierliche Ölung achten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
Kompaktzylinder, doppeltwirkend, IG, K-Ø 80, Hub 70, G 1/8
Ab
20,75 €*
Abonnement
246 Varianten verfügbar
Kompaktzylinder, ISO 21287, doppeltwirkend, IG, Magnet, Kolben-Ø 80, Hub 70, G 1/8, Arbeitsdruck max. 10 bar, Temp. -20°C bis 70°C. Baureihe nach ISO 21287 in besonders kurzbauender, platzsparender Ausführung. In der angebotenen Standardausführung mit Magnetkolben. Kolbenstange wahlweise mit Innen- oder Außengewinde. Für gefilterte und ungeölte oder geölte Druckluft geeignet. Bei Verwendung von geölter Druckluft auf kontinuierliche Ölung achten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Riegler & Co. KG, Schützenstr. 27, 72574 Bad Urach, Deutschland, E-Mail: info@riegler.de
Pneumatik im industriellen Alltag: wo Druckluft überzeugt
Pneumatik ist überall dort stark, wo Bewegungen schnell und wiederholgenau ablaufen müssen: Handhabung, Vereinzelung, Klappen- und Schieberbetätigung, Werkstückspannung, Zuführtechnik, Verpackung oder einfache Positionieraufgaben. Druckluft ist in vielen Betrieben ohnehin vorhanden. Das macht die Integration unkompliziert, besonders bei Retrofit und Erweiterungen. Im Betrieb zählt vor allem die Robustheit: Pneumatik verzeiht Schmutz, Vibrationen und raue Umgebungen besser als viele elektrische Kleinantriebe. Gleichzeitig bleibt die Instandsetzung in der Regel schnell, wenn Schnittstellen standardisiert sind. HUG Technik und Sicherheit betrachtet Pneumatik deshalb konsequent aus Sicht des Anlagenbetriebs: Bauteile müssen im Servicefall schnell verfügbar sein, austauschbar bleiben und sich sauber in Ihre vorhandene Druckluft-Infrastruktur einfügen.Druckluft als Medium: Grundlagen, die den Unterschied machen
Pneumatik nutzt komprimierte Luft, um Kräfte und Bewegungen zu erzeugen. Gegenüber Hydraulik arbeitet sie üblicherweise mit niedrigeren Drücken, dafür mit hoher Dynamik und einem sauberen Medium. Für viele Automatisierungsaufgaben ist das die richtige Kombination: zügige Zyklen, überschaubare Kräfte, einfache Leitungsführung. Die Grenzen sind bekannt, werden im Alltag aber oft unterschätzt. Luft ist kompressibel. Das beeinflusst Steifigkeit und Regelbarkeit, besonders bei wechselnden Lasten. Dazu kommen Entlüftungsgeräusche und die Empfindlichkeit gegenüber schlechter Luftqualität: Wasser, Partikel und ungeeignete Schmierung führen zu Ventilproblemen, Dichtverschleiß und unruhigen Bewegungsprofilen. Wer Pneumatik wirtschaftlich betreibt, plant Luftaufbereitung, Leitungsdimensionen und Verbraucher so, dass am Ende die Bewegung stimmt – nicht nur der Katalogwert.Dimensionierung: Kraft, Geschwindigkeit und Durchfluss praxisnah festlegen
Die Auslegung beginnt mit dem realen Lastfall. Vereinfacht gilt: Kraft = Druck × wirksame Kolbenfläche. In der Anlage wirkt jedoch mehr als diese Formel: Reibung, Druckabfall über Ventile und Leitungen, Dichtreibung, Beschleunigungskräfte und Sicherheitsreserven für Versorgungsschwankungen. Ein Beispiel zur Einordnung: Ein Zylinder mit 50 mm Kolbendurchmesser hat eine Kolbenfläche von rund 1.963 mm². Bei 6 bar ergibt das theoretisch etwa 1.178 N Vorschubkraft. In der Realität sinkt die nutzbare Kraft, wenn Ventile zu klein gewählt sind, Schlauchwege lang sind oder die Dämpfung Endlagen zu hart abfängt. Dimensionieren Sie deshalb mit Reserven, aber vermeiden Sie Übergrößen: Ein zu großer Zylinder kostet Druckluft, erhöht Massen und belastet Mechanik und Befestigungen. Für eine robuste Auslegung haben sich diese Punkte bewährt:- Lastfall trennen: statische Kraft, Reibung, Beschleunigung, externe Kräfte.
- Versorgungsdruck am Verbraucher betrachten, nicht nur am Kompressor.
- Durchflussbedarf über Zykluszeit ableiten (Füllen/Entlüften), Ventil- und Leitungsquerschnitt entsprechend wählen.
- Dämpfung als Lebensdauerfaktor einplanen: Endlagen müssen kontrolliert abgebaut werden, nicht „auf Anschlag“.
Pneumatikzylinder nach Norm: Austauschbarkeit und Service im Fokus
Normzylinder sind die erste Wahl, wenn Austauschbarkeit und reproduzierbare Montage zählen. Unter Pneumatikzylinder nach Norm finden Sie Bauformen mit klaren Schnittstellen, die sich in Konstruktion und Wartung bewährt haben. Das ist im Betrieb ein echter Vorteil: Ersatzbeschaffung wird einfacher, Varianten im Lager sinken, Stillstände werden kürzer. Für knappe Bauräume sind Kompaktzylinder geeignet. Sie liefern hohe Kraft auf kurzer Baulänge und sind in Vorrichtungen, Greifernähe oder bei kurzen Hüben häufig die wirtschaftlichste Lösung. Normzylinder decken den klassischen Maschinenbau ab: robust, vielfältig zu befestigen, gut kombinierbar mit Standardzubehör. Rundzylinder spielen ihre Stärken aus, wenn Bauform und Gewicht im Vordergrund stehen oder wenn die Integration über schlanke Geometrien einfacher ist. Achten Sie bei der Auswahl besonders auf:- Dämpfungsart und Einstellbarkeit bei hohen Geschwindigkeiten.
- Magnetkolben/Abfrage, wenn Endlagen überwacht werden sollen.
- Werkstoffe und Oberflächen bei feuchten Umgebungen oder Reinigungschemie.
- Führungsbedarf: Querkräfte gehören in Führung und Befestigung, nicht in die Kolbenstange.
Pneumatikzylinder ohne Norm: wenn die Anwendung den Rahmen setzt
Nicht jede Maschine lässt sich auf genormte Einbaumaße zurückführen. Bei Sondermaschinen, Nachrüstungen oder sehr kompakten Baugruppen sind Pneumatikzylinder ohne Norm oft die pragmatische Lösung – vorausgesetzt, Sie sichern Ersatzteilfähigkeit und Anschlussstandardisierung ab. Für schnelle Bewegungen mit kurzen Hüben sind Kurzhubzylinder typisch. Sie werden in Spann- und Klemmaufgaben eingesetzt, wenn Taktzeit und Reproduzierbarkeit im Vordergrund stehen. Wenn Sie im definierten Durchmesserbereich robuste Arbeitszylinder benötigen, sind Rundzylinder Ø 32–50 mm eine gängige Wahl, gerade für Vorrichtungen und einfache Hubaufgaben. Sinnvoll ist eine klare Ersatzteilstrategie: Dichtsätze, Befestigungen und Anschlüsse sollten so weit wie möglich standardisiert bleiben. HUG Technik und Sicherheit unterstützt Sie dabei, Sonderlösungen betriebssicher aufzusetzen, ohne die Wartung später unnötig zu verkomplizieren.Kolbenstangenlose Antriebe: langer Hub, kompakter Aufbau
Wenn lange Hübe gefordert sind, ohne dass eine Kolbenstange ausfahren darf, bieten kolbenstangenlose Antriebe konstruktive Vorteile. Sie reduzieren Maschinenlänge, erleichtern Schutzumhausungen und erlauben eine direkte Mitnahme von Schlitten, Greifern oder Aufbauten. Entscheidend ist das Lastmoment. Außermittige Kräfte und Beschleunigungen belasten Führung und Dichtsystem. Wer hier zu knapp auslegt, bekommt später Ruckeln, erhöhten Verschleiß oder Drift. Planen Sie die Führung bewusst: integriert passend zum Moment oder als externe Führung mit sauberer Kopplung. So bleibt die Bewegung über die Lebensdauer stabil, auch bei hohen Zykluszahlen.Befestigungsteile und Zubehör: Krafteinleitung statt Symptombehandlung

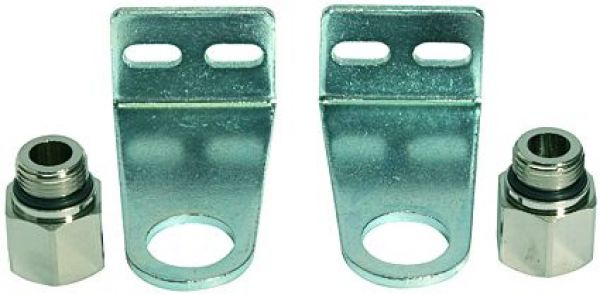

In der Praxis entstehen viele „unerklärliche“ Pneumatikstörungen an der Mechanik: Montage auf Spannung, zu weiche Halter, falsch gelagerte Gelenke, fehlende Ausrichtung. Die Folgen sind typisch: Verkanten, ungleichmäßiger Lauf, Endlagenprellen, steigender Luftverbrauch durch erhöhte Reibung. Mit Befestigungsteilen und Zubehör sichern Sie die Krafteinleitung und schaffen Wartungsfreundlichkeit. Bewährt haben sich:- Flansch- und Fußbefestigungen für definierte, reproduzierbare Einbaulagen.
- Gelenk- und Schwenkaufnahmen, wenn Bewegungen nicht starr geführt werden können.
- Montagekonzepte, die den Zylindertausch ohne Nacharbeit ermöglichen.
Booster: lokaler Druckaufbau für Kraftspitzen
Nicht jede Anlage profitiert von einem höheren Netzdruck. Häufig braucht nur ein Prozessschritt mehr Kraft, etwa beim Spannen oder Pressen. Luft-Luft Druckverstärker (Booster) erhöhen lokal den Druck, ohne das gesamte Druckluftnetz anzuheben. Das wirkt direkt auf die Betriebskosten. Höhere Netzdrücke erhöhen Leckage und Kompressorarbeit. Ein Booster löst die Aufgabe dort, wo sie entsteht. Achten Sie auf ausreichenden Durchfluss, stabile Ansteuerung und eine Entlüftung, die den Prozess nicht ausbremst. In vielen Fällen ist der Booster die wirtschaftlichere Lösung, weil er Druckspitzen abdeckt, statt dauerhaft „teuren“ Netzdruck zu fahren.Luftqualität, Druckverlust und Leckage: die stille Kostenstelle
Pneumatik funktioniert nur so gut wie die Luft, die sie bekommt. Wasser und Partikel greifen Ventile und Dichtungen an, Druckschwankungen verändern Bewegungsprofile, und Leckage kostet dauerhaft Energie. Oft merkt man das nicht am ersten Tag – sondern am Kompressor, der häufiger nachlädt, und an Prozesszeiten, die langsam driften. Konkrete Stellhebel, die sich im Betrieb schnell rechnen:- Filter- und Trocknungskonzept passend zur Anwendung wählen (Umgebung, Zyklus, Empfindlichkeit der Komponenten).
- Druckregler nahe am Verbraucher einsetzen, um Schwankungen zu reduzieren.
- Leitungsquerschnitte und Schlauchlängen so auslegen, dass am Verbraucher ausreichend Druck und Durchfluss anliegen.
- Leckagen systematisch beheben: Steckverbindungen, Schläuche, Verschraubungen und Kupplungen sind typische Hotspots.
Normen und Sicherheit: Pneumatik korrekt in Maschinen integrieren
Pneumatik ist ein Energieträger mit gespeicherter Energie. Für Konstruktion und Betrieb sind daher technische Regeln und Sicherheitsanforderungen relevant, insbesondere für Auslegung, Absicherung, Entlüftung und Wartung. In der Praxis bewährt sich eine klare Trennung von Druckbereichen, sichere Abschaltpunkte und eine kontrollierte Entlüftung, damit Wartung ohne ungewollte Bewegungen möglich bleibt. Maßnahmen, die sich im Alltag und in Audits auszahlen:- drucklos schaltbare Abschnitte für Instandhaltung und Umbauten.
- Entlüftungskonzepte, die Restenergie zuverlässig abbauen.
- Schalldämpfung an Abluft, wenn Mitarbeiter in unmittelbarer Nähe arbeiten.
- klare Kennzeichnung von Druckbereichen und Absperrstellen.
