Schlauchstücke

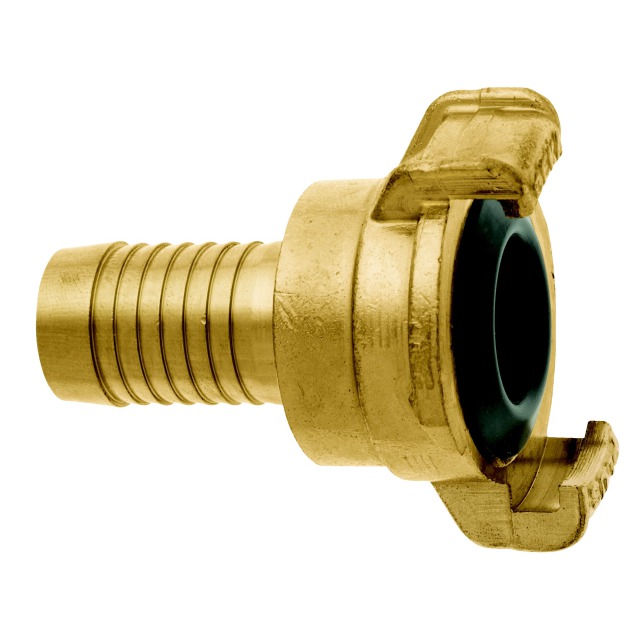

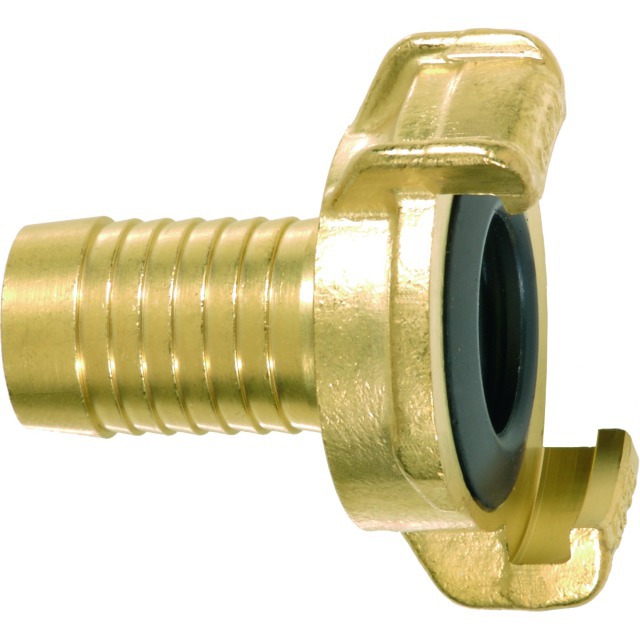

GEKA®-Schlauchstück MS • Klauenabstand einheitlich 40 mm • Kombinationen untereinander und mit allen GEKA® plus-Modellen möglich • Material: Messing • Dichtung: serienmäßig mit GEKA®-Hochleistungs-Formdichtring Form 200 NBR (80200C) • Betriebsdruck: max. 10 bar • Temperatureinsatzbereich: ca. –5 °C bis +100 °C (abhängig von der Dichtringqualität) Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Karasto Armaturenfabrik Oehler GmbH, Manfred-von-Ardenne-Allee 27, 71522 Backnang, DE, info@karasto.de

GEKA®-Schlauchstück MS • Klauenabstand einheitlich 40 mm • Kombinationen untereinander und mit allen GEKA® plus-Modellen möglich • Material: Messing • Dichtung: serienmäßig mit GEKA®-Hochleistungs-Formdichtring Form 200 NBR (80200C) • Betriebsdruck: max. 10 bar • Temperatureinsatzbereich: ca. –5 °C bis +100 °C (abhängig von der Dichtringqualität) Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Karasto Armaturenfabrik Oehler GmbH, Manfred-von-Ardenne-Allee 27, 71522 Backnang, DE, info@karasto.de

GEKA®-Schlauchstück MS • Klauenabstand einheitlich 40 mm • Kombinationen untereinander und mit allen GEKA® plus-Modellen möglich • Material: Messing • Dichtung: serienmäßig mit GEKA®-Hochleistungs-Formdichtring Form 200 NBR (80200C) • Betriebsdruck: max. 10 bar • Temperatureinsatzbereich: ca. –5 °C bis +100 °C (abhängig von der Dichtringqualität) Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Karasto Armaturenfabrik Oehler GmbH, Manfred-von-Ardenne-Allee 27, 71522 Backnang, DE, info@karasto.de

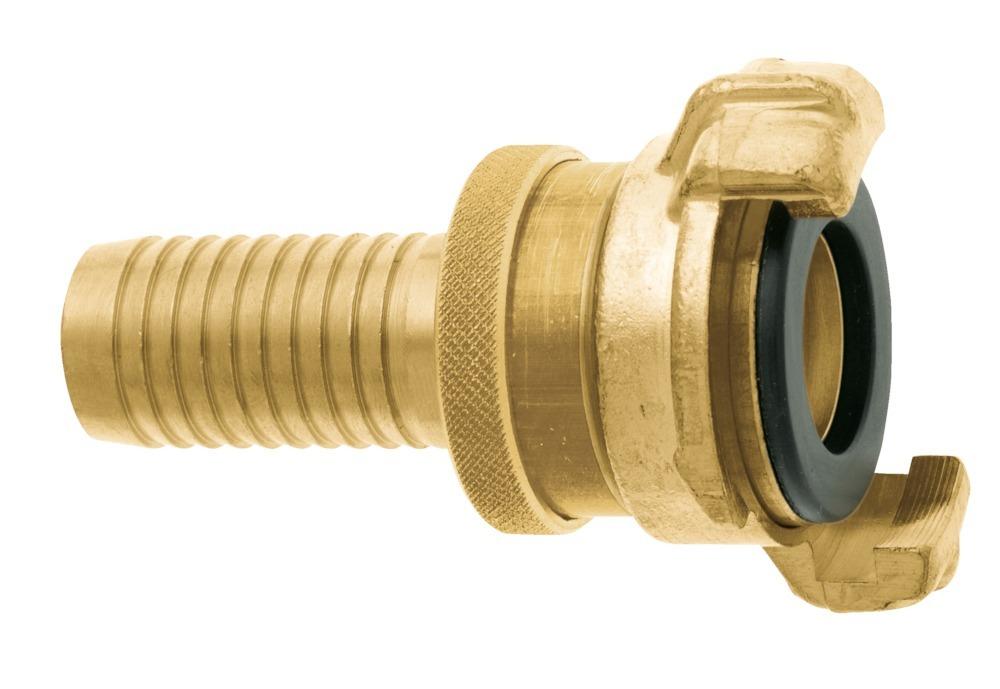

Das GEKA®-Schlauchstück "SD" (Saug- und Druckkupplung) mit Tülle. Es ist für Schellen- und Presshülseneinbindung geeignet. Das Material besteht aus Messing CW617N. Der Betriebsdruck liegt bei max. 25 bar. Serienmäßig ist das GEKA®-Schlauchstück "SD" mit dem bewährten GEKA®-Formdichtring „SH“ Form 220 NBR (80220C) ausgestattet. NBR erlaubt einen Temperaturbereich bei konstantem Einsatz von ca. –10 °C bis 90 °C und kurzzeitig von -10 °C bis 120 °C. Der Anwendungsbereich liegt in allen Druck- und Saugbereichen und sind auch im drucklosen Zustand absolut dicht. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Karasto Armaturenfabrik Oehler GmbH, Manfred-von-Ardenne-Allee 27, 71522 Backnang, DE, info@karasto.de

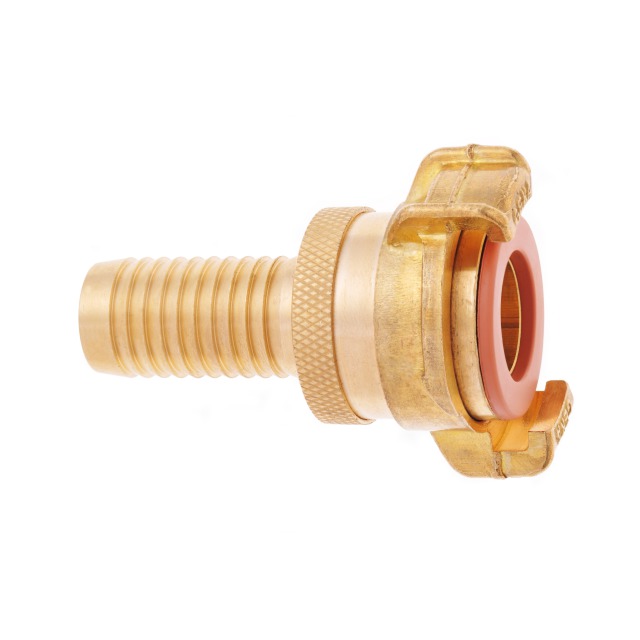

Das GEKA® plus-Schlauchstück "SH - K" für Saug- und Hochdruck und für Trinkwasser entspricht der Trinkwasserverordnung und erfüllt die DVGW-Prüfgrundlage VP550 mit DVGW-Baumusterprüfzertifikat, Registriernummer DW-0310BT0218. Es ist die schwere Ausführung des GEKA®-Schlauchstücks Saug- und Druck "SD". Der Betriebsdruckliegt liegt bei max. 50 bar. Hier ist es besonders wichtig, dass das GEKA® plus-Schlauchstück "SH - K" im drucklosen Zustand absolut dicht ist und gegen selbsttätiges Lösen durch Sicherungsnoppen und Verschraubringe gesichert ist. Absolut empfehlenswert im Einsatz bei starren Schlauchleitungen. Auch die Handhabung ist einfach: Schraubring zurückschrauben, kuppeln, Schraubring anziehen. Das Material besteht aus Messing CW617N/CW614N, DIN17660. Der Klauenabstand ist einheitlich 40 mm. Kombinationen sind untereinander möglich. Die Tülle mit erhöhter Endrippe sorgt zusätzlich für sicheren Schlauchsitz und ist für Schellen und Presshülseneinbindung geeignet. Die Vakuumbeständigkeit geht bis 10 m Wassersäule (WS) und ist serienmäßig mit dem GEKA® plus-Formdichtring „SH“ Form 220 NBR (220D), nahrungsmittelbeständig, ausgestattet, und für Trinkwasser mit KTW-Zulassung nach D2 und Prüfzeugnis DVGW W270 geeignet. NBR erlaubt einen Temperaturbereich bei konstantem Einsatz von ca. –10 °Cbis +90 °C und kurzzeitig von -10 °C bis +120 °C. Optional sind auf Wunsch GEKA® plus-Formdichtringe „SH“ Form 220 in der Qualität FKM (Fluorkautschuk) nach DIN ISO 1629 (220V) zur Selbstmontage erhältlich. Es wird bei öffentlichen Veranstaltungen wie Jahrmärkten, Outdoor-Events eingesetzt und ist für Wasser-, Saug- und Hochdruckschläuche, Druck- und Pumpgeräte usw. geeignet. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Karasto Armaturenfabrik Oehler GmbH, Manfred-von-Ardenne-Allee 27, 71522 Backnang, DE, info@karasto.de

Das GEKA®-Schlauchstück "SD" (Saug- und Druckkupplung) mit Tülle. Es ist für Schellen- und Presshülseneinbindung geeignet. Das Material besteht aus Messing CW617N. Der Betriebsdruck liegt bei max. 25 bar. Serienmäßig ist das GEKA®-Schlauchstück "SD" mit dem bewährten GEKA®-Formdichtring „SH“ Form 220 NBR (80220C) ausgestattet. NBR erlaubt einen Temperaturbereich bei konstantem Einsatz von ca. –10 °C bis 90 °C und kurzzeitig von -10 °C bis 120 °C. Der Anwendungsbereich liegt in allen Druck- und Saugbereichen und sind auch im drucklosen Zustand absolut dicht. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Karasto Armaturenfabrik Oehler GmbH, Manfred-von-Ardenne-Allee 27, 71522 Backnang, DE, info@karasto.de

Das GEKA®-Schlauchstück "SD" (Saug- und Druckkupplung) mit Tülle. Es ist für Schellen- und Presshülseneinbindung geeignet. Das Material besteht aus Messing CW617N. Der Betriebsdruck liegt bei max. 25 bar. Serienmäßig ist das GEKA®-Schlauchstück "SD" mit dem bewährten GEKA®-Formdichtring „SH“ Form 220 NBR (80220C) ausgestattet. NBR erlaubt einen Temperaturbereich bei konstantem Einsatz von ca. –10 °C bis 90 °C und kurzzeitig von -10 °C bis 120 °C. Der Anwendungsbereich liegt in allen Druck- und Saugbereichen und sind auch im drucklosen Zustand absolut dicht. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Karasto Armaturenfabrik Oehler GmbH, Manfred-von-Ardenne-Allee 27, 71522 Backnang, DE, info@karasto.de

Eigenschaften: Mit Hochleistungs-Formdichtringen NBR Form 300Tülle 360° axial drehbarKompatibel mit allen anderen GEKA®-ModellenEinsatzbereiche: Wasser-, Saug-, DruckschläucheMaschinen-, Anlagen-, Aggregate-, Fahrzeug-, Werkzeug- und PumpenbauHoch- und TiefbauGarten- und LandschaftsbauLandwirtschaftSanitär- und InstallationsbereichHaus und Gartenu. v. m. Technische Daten: Klauenweite: einheitlich 40 mmMaterial: Messing CW617N/CW614N, DIN 17660Betriebsdruck: max. 40 barTemperaturbereich: ca. –5 °C bis 90 °CVakuumbeständigkeit: bis 10 m Wassersäule Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Karasto Armaturenfabrik Oehler GmbH, Manfred-von-Ardenne-Allee 27, 71522 Backnang, DE, info@karasto.de

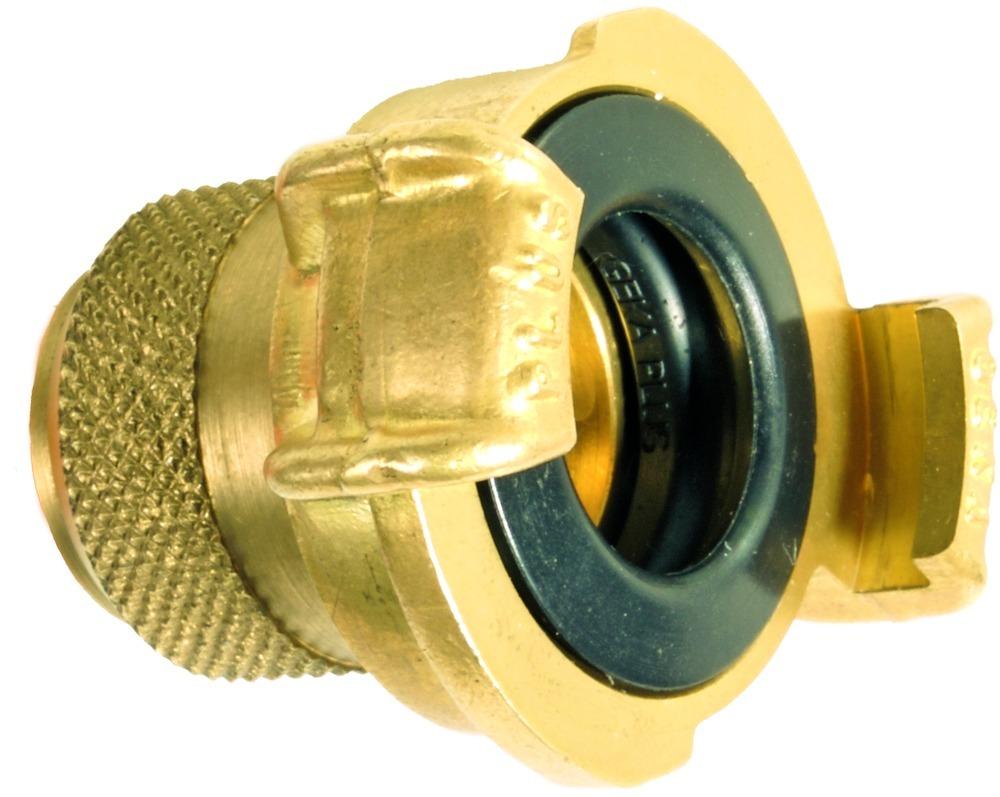

Das GEKA® plus-Schlauchstücke „Z“ besitzt eine zweiteilige schraubbare Schlauchfassung, die sich in ein breites Spektrum von Schläuchen einbinden lässt. Material: Messing CW617N; Spannring: PP Kunststoff. Serienmäßig ist das GEKA® plus-Schlauchstücke „Z“ mit GEKA® plus-Hochleistungs-Formdichtringen Form 300 NBR (300C), patentiert ausgestattet. NBR erlaubt einen Temperaturbereich bei konstantem Einsatz bei ca. –10 °C bis 90 °C und kurzzeitig bei -10 °C bis 120 °C. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Karasto Armaturenfabrik Oehler GmbH, Manfred-von-Ardenne-Allee 27, 71522 Backnang, DE, info@karasto.de

GEKA®-Schlauchstück MS • Klauenabstand einheitlich 40 mm • Kombinationen untereinander und mit allen GEKA® plus-Modellen möglich • Material: Messing • Dichtung: serienmäßig mit GEKA®-Hochleistungs-Formdichtring Form 200 NBR (80200C) • Betriebsdruck: max. 10 bar • Temperatureinsatzbereich: ca. –5 °C bis +100 °C (abhängig von der Dichtringqualität) Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Karasto Armaturenfabrik Oehler GmbH, Manfred-von-Ardenne-Allee 27, 71522 Backnang, DE, info@karasto.de

Das GEKA®-Schlauchstück "SD" (Saug- und Druckkupplung) mit Tülle. Es ist für Schellen- und Presshülseneinbindung geeignet. Das Material besteht aus Messing CW617N. Der Betriebsdruck liegt bei max. 25 bar. Serienmäßig ist das GEKA®-Schlauchstück "SD" mit dem bewährten GEKA®-Formdichtring „SH“ Form 220 NBR (80220C) ausgestattet. NBR erlaubt einen Temperaturbereich bei konstantem Einsatz von ca. –10 °C bis 90 °C und kurzzeitig von -10 °C bis 120 °C. Der Anwendungsbereich liegt in allen Druck- und Saugbereichen und sind auch im drucklosen Zustand absolut dicht. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Karasto Armaturenfabrik Oehler GmbH, Manfred-von-Ardenne-Allee 27, 71522 Backnang, DE, info@karasto.de

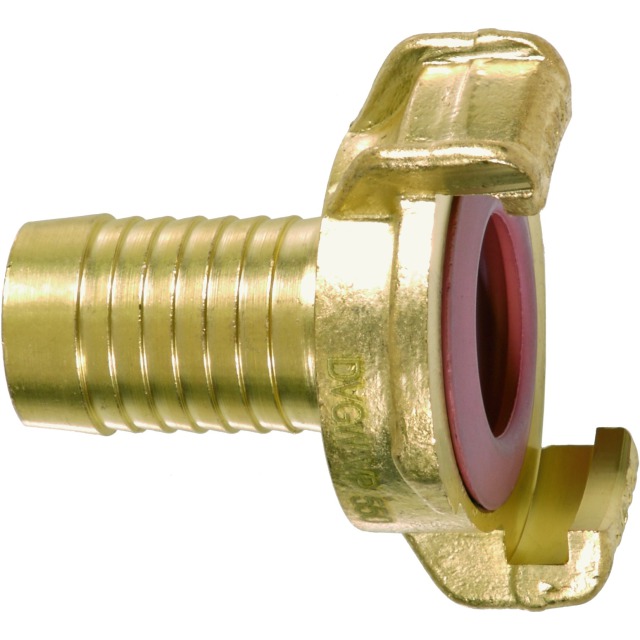

Dieses GEKA® plus-Schlauchstück "K" entspricht der Trinkwasserverordnung und erfüllt die DVGW-Prüfgrundlage VP550, Registriernummer DW-0310BT0218. Ein weiterer Vorteil liegt in einem hohen Betriebsdruck von bis zu max. 40bar. Dies entspricht einem über doppeltem Betriebsdruck im Vergleich zu den herkömmlichen Klauenkupplungen nach System GEKA®. Das Material besteht aus Messing CW617N, DIN 17660 und 50930/6. Der Klauenabstand ist immer einheitlich bei 40mm. Selbstverständlich sind Kombinationen von GEKA® plus-Trinkwasser-Modellen untereinander möglich. Die Tülle garantiert durch ihr markantes und schlauchschonendes Rippenprofil festen Schlauchsitz und ist für Schellen- und Presshülseneinbindung geeignet. Die Vakuumbeständigkeit geht bis 10m Wassersäule (WS). Der Temperatureinsatzbereich liegt bei ca. –5 °C bis 100 °C (abhängig von der Dichtringqualität). Serienmäßig ist diese GEKA® plus-Wasserschlaucharmatur mit dem patentierten GEKA® plus-Hochleistungs-Formdichtring Form 300 NBR (300D) für Trinkwasser mit KTW-Zulassung nach D2 und Langzeit-Prüfergebnis DVGW W270 ausgestattet. NBR erlaubt einen Temperaturbereich von ca. –10 °C bis 90 °C. Optional können auf Wunsch dazu Schmutzsiebe zur Selbstmontage angeboten werden. Der Anwendungsbereich findet sich bei öffentlichen Veranstaltungen wie Jahrmärkten, Outdoor-Events usw. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Karasto Armaturenfabrik Oehler GmbH, Manfred-von-Ardenne-Allee 27, 71522 Backnang, DE, info@karasto.de
