1/4 Drehverschluss Schlitzkopf, Stahl verzinkt, L1=10,15 - K1730.211015
1/4 Drehverschluss Schlitzkopf, Stahl verzinkt, L1=10,15 - K1730.211015
Produktnummer:
7768050
1/4 Drehverschluss Schlitzkopf, Stahl verzinkt, L1=10,15 - K1730.211015
EAN-Nr.:
4059245589241
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
2,80 €*
2,92 €*
(4.11% gespart)
|
| Bis 24 |
2,62 €*
2,92 €*
(10.27% gespart)
|
| Bis 49 |
2,54 €*
2,92 €*
(13.01% gespart)
|
| Bis 99 |
2,45 €*
2,92 €*
(16.1% gespart)
|
| Ab 100 |
2,27 €*
2,92 €*
(22.26% gespart)
|
Produktinformationen "1/4 Drehverschluss Schlitzkopf, Stahl verzinkt, L1=10,15 - K1730.211015"
Werkstoff:
Stahl.
Ausführung:
verzinkt.
Hinweis:
Vierteldrehverschlüsse zum sicheren Halten und Verschließen von Klappen, Behälterdeckeln, Maschinenverkleidungen und dergleichen. Der Verschluss wird durch eine 90° Drehung geschlossen und geöffnet. Dabei bewegt sich der sogenannte Querstift im Verschlussbolzen über eine Kurve im Verschlussunterteil und spannt so die Feder vor. Am Endpunkt der Kurve befindet sich eine kleine Vertiefung in welcher der Kreuzstift einrastet. Die von der Feder erzeugte Vorspannkraft des Verschlusses sorgt dafür, dass die Verbindung vibrationssicher geschlossen bleibt.
Alle Bauteile des Verschlusssystems (Verschlussbolzen, Haltescheibe und Verschlussunterteil) sind unverlierbar mit der Abdeckung bzw. dem Rahmen verbunden.
Die Bedienung erfolgt über Schlitz.
Der Vierteldrehverschluss besteht immer aus 1/4 Drehverschluss, Haltescheibe und Verschlussunterteil.
Montage:
Durch die Abdeckung wird ein Loch von 8 mm gebohrt, der Bolzen mit Querstift durchgesteckt und von der Rückseite mit der Haltescheibe gesichert. Im Rahmen wird ein Mittelloch von 13 mm sowie zwei Befestigungslöcher nach dem Lochbild des Unterteils gebohrt.
Zubehör:
Haltescheiben K1731.
Verschlussunterteile K1732.
Technische Daten:
Maximale Zugkraft 1300 N.
Stahl.
Ausführung:
verzinkt.
Hinweis:
Vierteldrehverschlüsse zum sicheren Halten und Verschließen von Klappen, Behälterdeckeln, Maschinenverkleidungen und dergleichen. Der Verschluss wird durch eine 90° Drehung geschlossen und geöffnet. Dabei bewegt sich der sogenannte Querstift im Verschlussbolzen über eine Kurve im Verschlussunterteil und spannt so die Feder vor. Am Endpunkt der Kurve befindet sich eine kleine Vertiefung in welcher der Kreuzstift einrastet. Die von der Feder erzeugte Vorspannkraft des Verschlusses sorgt dafür, dass die Verbindung vibrationssicher geschlossen bleibt.
Alle Bauteile des Verschlusssystems (Verschlussbolzen, Haltescheibe und Verschlussunterteil) sind unverlierbar mit der Abdeckung bzw. dem Rahmen verbunden.
Die Bedienung erfolgt über Schlitz.
Der Vierteldrehverschluss besteht immer aus 1/4 Drehverschluss, Haltescheibe und Verschlussunterteil.
Montage:
Durch die Abdeckung wird ein Loch von 8 mm gebohrt, der Bolzen mit Querstift durchgesteckt und von der Rückseite mit der Haltescheibe gesichert. Im Rahmen wird ein Mittelloch von 13 mm sowie zwei Befestigungslöcher nach dem Lochbild des Unterteils gebohrt.
Zubehör:
Haltescheiben K1731.
Verschlussunterteile K1732.
Technische Daten:
Maximale Zugkraft 1300 N.

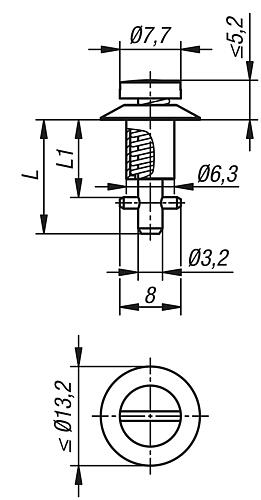

Eigenschaften
| Material Grundkörper: | Stahl |
|---|---|
| Ausführung 1: | Schlitzkopf |
| A: | 0,75 - 1,50 |
| Oberfläche Grundkörper: | verzinkt |
| L: | 14,95 |
| L1: | 10,15 |
