Sperrriegel mit Sechskant, D=8, M16X1,5, SW1=16, Form:D, mit Kappe, mit Mutter, Edelstahl blank - K1680.1070816187
Sperrriegel mit Sechskant, D=8, M16X1,5, SW1=16, Form:D, mit Kappe, mit Mutter, Edelstahl blank - K1680.1070816187
Produktnummer:
7765764
Sperrriegel mit Sechskant, D=8, M16X1,5, SW1=16, Form:D, mit Kappe, mit Mutter, Edelstahl blank - K1680.1070816187
EAN-Nr.:
4059245567485
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
22,27 €*
23,19 €*
(3.97% gespart)
|
| Bis 24 |
20,87 €*
23,19 €*
(10% gespart)
|
| Bis 49 |
20,18 €*
23,19 €*
(12.98% gespart)
|
| Bis 99 |
19,48 €*
23,19 €*
(16% gespart)
|
| Ab 100 |
18,09 €*
23,19 €*
(21.99% gespart)
|
Produktinformationen "Sperrriegel mit Sechskant, D=8, M16X1,5, SW1=16, Form:D, mit Kappe, mit Mutter, Edelstahl blank - K1680.1070816187"
Sperrriegel werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll.
Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen, somit kann die Arretierstellung verändert werden.
Die Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird und damit der Arretierstift eingezogen bleibt.
Werkstoff:
Riegel 1.4308.
Gewindehülse und Arretierstift 1.4305.
Druckfeder 1.4310.
Riegelkappe Thermoplast PA.
Ausführung:
Gewindehülse, Druckfeder und Riegel blank.
Arretierstift geschliffen und blank.

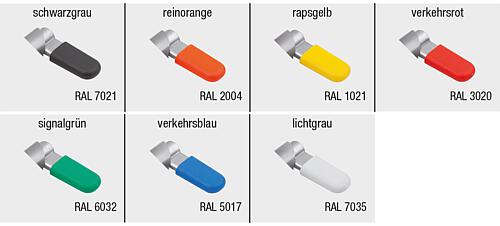

Riegelkappe in verschiedenen Farben:
-schwarzgrau RAL 7021.
-reinorange RAL 2004.
-rapsgelb RAL 1021.
-verkehrsrot RAL 3020.
-signalgrün RAL 6032.
-verkehrsblau RAL 5017.
-lichtgrau RAL 7035.
Vorteile:
Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen.
Wahlweise mit farbigen Riegelkappen aus Kunststoff.
Hülse mit Sechskant dient als Montagehilfe.
Sonderausführungen auf Anfrage.
Zubehör:
Haltestücke K0638.
Positionierbuchsen K1290, K1839, K1840.
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen, somit kann die Arretierstellung verändert werden.
Die Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird und damit der Arretierstift eingezogen bleibt.
Werkstoff:
Riegel 1.4308.
Gewindehülse und Arretierstift 1.4305.
Druckfeder 1.4310.
Riegelkappe Thermoplast PA.
Ausführung:
Gewindehülse, Druckfeder und Riegel blank.
Arretierstift geschliffen und blank.
Riegelkappe in verschiedenen Farben:
-schwarzgrau RAL 7021.
-reinorange RAL 2004.
-rapsgelb RAL 1021.
-verkehrsrot RAL 3020.
-signalgrün RAL 6032.
-verkehrsblau RAL 5017.
-lichtgrau RAL 7035.
Vorteile:
Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen.
Wahlweise mit farbigen Riegelkappen aus Kunststoff.
Hülse mit Sechskant dient als Montagehilfe.
Sonderausführungen auf Anfrage.
Zubehör:
Haltestücke K0638.
Positionierbuchsen K1290, K1839, K1840.
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Material Komponente: | Thermoplast |
|---|---|
| L: | 62,3 |
| Material Grundkörper: | Edelstahl |
| Ausführung 1: | mit Sechskant |
| Form: | D |
| Oberfläche Grundkörper: | blank |
| B1: | 7 |
| RoHS: | konform |
| B: | 16,6 |
| D=Arretierstiftdurchmesser: | 8 |
| Form-Typ: | mit Kunststoffkappe, mit Kontermutter |
| D2: | 16 |
| H: | 10 |
| L3: | 26 |
| L1=Grifflänge: | 41,5 |
| D1=Gewinde: | M16x1,5 |
| Federkraft Anfang F1 ca. N: | 15 |
| Federkraft Ende F2 ca. N: | 35 |
| SW1: | 16 |
| SW2: | 24 |
| F x 30°: | 2,3 |
| Kontermutter: | mit Kontermutter |
| Farbe Komponente: | verkehrsblau |
