Sperrriegel mit Sechskant, D=4, M10, SW1=10, Form:C, mit Kappe, ohne Mutter, Stahl brüniert, Komp:Thermoplast - K1679.060410
Sperrriegel mit Sechskant, D=4, M10, SW1=10, Form:C, mit Kappe, ohne Mutter, Stahl brüniert, Komp:Thermoplast - K1679.060410
Produktnummer:
7765107
Sperrriegel mit Sechskant, D=4, M10, SW1=10, Form:C, mit Kappe, ohne Mutter, Stahl brüniert, Komp:Thermoplast - K1679.060410
EAN-Nr.:
4059245561087
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
13,78 €*
14,35 €*
(3.97% gespart)
|
| Bis 24 |
12,92 €*
14,35 €*
(9.97% gespart)
|
| Bis 49 |
12,49 €*
14,35 €*
(12.96% gespart)
|
| Bis 99 |
12,06 €*
14,35 €*
(15.96% gespart)
|
| Ab 100 |
11,19 €*
14,35 €*
(22.02% gespart)
|
Produktinformationen "Sperrriegel mit Sechskant, D=4, M10, SW1=10, Form:C, mit Kappe, ohne Mutter, Stahl brüniert, Komp:Thermoplast - K1679.060410"
Sperrriegel werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll.
Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen, somit kann die Arretierstellung verändert werden.
Die Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird und damit der Arretierstift eingezogen bleibt.
Werkstoff:
Riegel 1.0503.
Gewindehülse und Arretierstift 1.0718.
Druckfeder 1.4310.
Riegelkappe Thermoplast PA.
Ausführung:
Gewindehülse und Riegel brüniert.
Arretierstift gehärtet, geschliffen und brüniert.
Druckfeder blank.

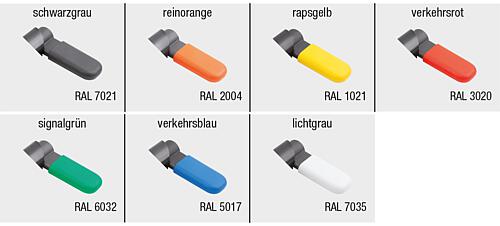

Riegelkappe in verschiedenen Farben:
- schwarzgrau RAL 7021.
- reinorange RAL 2004.
- rapsgelb RAL 1021.
- verkehrsrot RAL 3020.
- signalgrün RAL 6032.
- verkehrsblau RAL 5017.
- lichtgrau RAL 7035.
Vorteile:
Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen.
Wahlweise mit farbigen Riegelkappen aus Kunststoff.
Hülse mit Sechskant dient als Montagehilfe.
Sonderausführungen auf Anfrage.
Zubehör:
Haltestücke K0638.
Positionierbuchsen K1290, K1839, K1840.
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen, somit kann die Arretierstellung verändert werden.
Die Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird und damit der Arretierstift eingezogen bleibt.
Werkstoff:
Riegel 1.0503.
Gewindehülse und Arretierstift 1.0718.
Druckfeder 1.4310.
Riegelkappe Thermoplast PA.
Ausführung:
Gewindehülse und Riegel brüniert.
Arretierstift gehärtet, geschliffen und brüniert.
Druckfeder blank.
Riegelkappe in verschiedenen Farben:
- schwarzgrau RAL 7021.
- reinorange RAL 2004.
- rapsgelb RAL 1021.
- verkehrsrot RAL 3020.
- signalgrün RAL 6032.
- verkehrsblau RAL 5017.
- lichtgrau RAL 7035.
Vorteile:
Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen.
Wahlweise mit farbigen Riegelkappen aus Kunststoff.
Hülse mit Sechskant dient als Montagehilfe.
Sonderausführungen auf Anfrage.
Zubehör:
Haltestücke K0638.
Positionierbuchsen K1290, K1839, K1840.
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

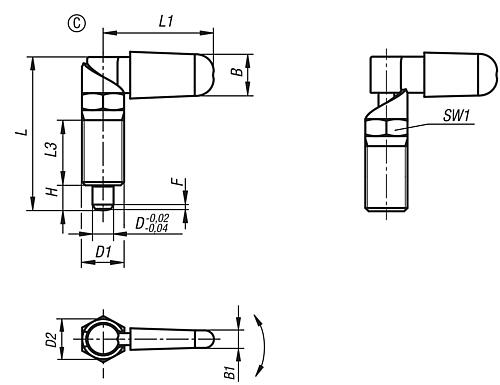

Eigenschaften
| B1: | 4,9 |
|---|---|
| SW1: | 10 |
| L1=Grifflänge: | 26,3 |
| L: | 39,5 |
| Ausführung 1: | mit Sechskant |
| Oberfläche Grundkörper: | brüniert |
| Form: | C |
| Material Grundkörper: | Stahl |
| Material Komponente: | Thermoplast |
| Farbe Komponente: | schwarzgrau |
| B: | 10,9 |
| D2: | 10 |
| D1=Gewinde: | M10 |
| H: | 6 |
| D=Arretierstiftdurchmesser: | 4 |
| L3: | 15 |
| RoHS: | konform |
| Federkraft Anfang F1 ca. N: | 8 |
| Federkraft Ende F2 ca. N: | 14 |
| F x 30°: | 1 |
| Kontermutter: | ohne Kontermutter |
| Form-Typ: | mit Kunststoffkappe, ohne Kontermutter |
