Sperrriegel mit Anschlag, links, D=6, M16, Form:C m. Gewindehülse, m. Kappe, Edelstahl blank, Komp:Polypropylen grau - K1675.1106061688
Sperrriegel mit Anschlag, links, D=6, M16, Form:C m. Gewindehülse, m. Kappe, Edelstahl blank, Komp:Polypropylen grau - K1675.1106061688
Produktnummer:
7764740
Sperrriegel mit Anschlag, links, D=6, M16, Form:C m. Gewindehülse, m. Kappe, Edelstahl blank, Komp:Polypropylen grau - K1675.1106061688
EAN-Nr.:
4059245582266
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
23,00 €*
23,95 €*
(3.97% gespart)
|
| Bis 24 |
21,56 €*
23,95 €*
(9.98% gespart)
|
| Bis 49 |
20,84 €*
23,95 €*
(12.99% gespart)
|
| Bis 99 |
20,12 €*
23,95 €*
(15.99% gespart)
|
| Ab 100 |
18,68 €*
23,95 €*
(22% gespart)
|
Produktinformationen "Sperrriegel mit Anschlag, links, D=6, M16, Form:C m. Gewindehülse, m. Kappe, Edelstahl blank, Komp:Polypropylen grau - K1675.1106061688"
Sperrriegel werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen, somit kann die Arretierstellung verändert werden. Die Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird und damit der Arretierstift eingezogen bleibt.
Durch einen 180°-Anschlag wird das Überspringen der Rastkerbe und somit ein erneutes Ausfahren des Arretierstiftes verhindert.
Mit Auswahl der Anschlagseite (links, rechts) wird die Drehrichtung des Riegels definiert.
Werkstoff:
Riegel 1.4308.
Gewindehülse und Arretierstift 1.4305.
Druckfeder 1.4310.
Riegelkappe Thermoplast PA.
Ausführung:
Gewindehülse und Riegel blank.
Arretierstift geschliffen und blank.
Druckfeder blank.
Riegelkappe in verschiedenen Farben:
- schwarzgrau RAL7021
- reinorange RAL 2004
- rapsgelb RAL 1021
- verkehrsrot RAL 3020
- signalgrün RAL 6032
- verkehrsblau RAL 5017
- lichtgrau RAL 7035
Vorteile:
Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen.
Wahlweise mit farbigen Riegelkappen aus Kunststoff.
180°-Anschlag mit einseitiger Drehrichtung.
Sonderausführungen auf Anfrage.
Zubehör:
Haltestücke K0638.
Positionierbuchsen K1290, K1839, K1840.
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Durch einen 180°-Anschlag wird das Überspringen der Rastkerbe und somit ein erneutes Ausfahren des Arretierstiftes verhindert.
Mit Auswahl der Anschlagseite (links, rechts) wird die Drehrichtung des Riegels definiert.
Werkstoff:
Riegel 1.4308.
Gewindehülse und Arretierstift 1.4305.
Druckfeder 1.4310.
Riegelkappe Thermoplast PA.
Ausführung:
Gewindehülse und Riegel blank.
Arretierstift geschliffen und blank.
Druckfeder blank.
Riegelkappe in verschiedenen Farben:
- schwarzgrau RAL7021
- reinorange RAL 2004
- rapsgelb RAL 1021
- verkehrsrot RAL 3020
- signalgrün RAL 6032
- verkehrsblau RAL 5017
- lichtgrau RAL 7035
Vorteile:
Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen.
Wahlweise mit farbigen Riegelkappen aus Kunststoff.
180°-Anschlag mit einseitiger Drehrichtung.
Sonderausführungen auf Anfrage.
Zubehör:
Haltestücke K0638.
Positionierbuchsen K1290, K1839, K1840.
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

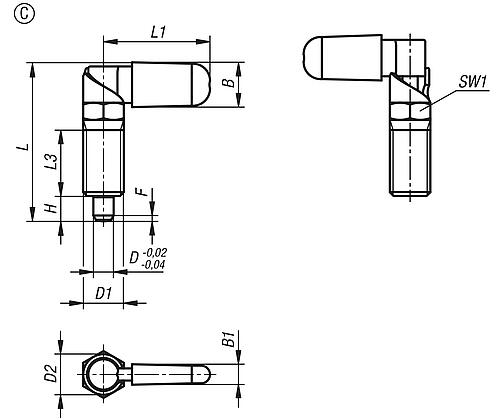

Eigenschaften
| Material Komponente: | Polypropylen |
|---|---|
| L: | 62,8 |
| Material Grundkörper: | Edelstahl |
| Ausführung 1: | mit Anschlag |
| Form: | C |
| Ausführung 2: | links |
| Oberfläche Grundkörper: | blank |
| B1: | 7 |
| RoHS: | konform |
| B: | 16,6 |
| D=Arretierstiftdurchmesser: | 6 |
| Form-Typ: | mit Gewindehülse, mit Kappe |
| D2: | 16 |
| H: | 10 |
| L3: | 26 |
| L1=Grifflänge: | 41,5 |
| D1=Gewinde: | M16 |
| Federkraft Anfang F1 ca. N: | 15 |
| Federkraft Ende F2 ca. N: | 35 |
| SW1: | 16 |
| F x 30°: | 1,8 |
| Kontermutter: | ohne Kontermutter |
| Farbe Komponente: | lichtgrau |
