Sperrriegel mit Anschlag, links, D=4, M10, Form:A mit Gewindehülse, Edelstahl blank - K1675.11040410
Sperrriegel mit Anschlag, links, D=4, M10, Form:A mit Gewindehülse, Edelstahl blank - K1675.11040410
Produktnummer:
7764675
Sperrriegel mit Anschlag, links, D=4, M10, Form:A mit Gewindehülse, Edelstahl blank - K1675.11040410
EAN-Nr.:
4059245581245
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
18,07 €*
18,83 €*
(4.04% gespart)
|
| Bis 24 |
16,94 €*
18,83 €*
(10.04% gespart)
|
| Bis 49 |
16,38 €*
18,83 €*
(13.01% gespart)
|
| Bis 99 |
15,81 €*
18,83 €*
(16.04% gespart)
|
| Ab 100 |
14,68 €*
18,83 €*
(22.04% gespart)
|
Produktinformationen "Sperrriegel mit Anschlag, links, D=4, M10, Form:A mit Gewindehülse, Edelstahl blank - K1675.11040410"
Sperrriegel werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen, somit kann die Arretierstellung verändert werden. Die Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird und damit der Arretierstift eingezogen bleibt.
Durch einen 180°-Anschlag wird das Überspringen der Rastkerbe und somit ein erneutes Ausfahren des Arretierstiftes verhindert.
Mit Auswahl der Anschlagseite (links, rechts) wird die Drehrichtung des Riegels definiert.
Werkstoff:
Riegel 1.4308.
Gewindehülse und Arretierstift 1.4305.
Druckfeder 1.4310.
Ausführung:
Gewindehülse und Riegel blank.
Arretierstift geschliffen und blank.
Druckfeder blank.
Vorteile:
Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen.
180°-Anschlag mit einseitiger Drehrichtung.
Auf Anfrage: Sonderausführungen.
Zubehör:
Haltestücke K0638.
Positionierbuchsen K1290, K1839, K1840.
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Durch einen 180°-Anschlag wird das Überspringen der Rastkerbe und somit ein erneutes Ausfahren des Arretierstiftes verhindert.
Mit Auswahl der Anschlagseite (links, rechts) wird die Drehrichtung des Riegels definiert.
Werkstoff:
Riegel 1.4308.
Gewindehülse und Arretierstift 1.4305.
Druckfeder 1.4310.
Ausführung:
Gewindehülse und Riegel blank.
Arretierstift geschliffen und blank.
Druckfeder blank.
Vorteile:
Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen.
180°-Anschlag mit einseitiger Drehrichtung.
Auf Anfrage: Sonderausführungen.
Zubehör:
Haltestücke K0638.
Positionierbuchsen K1290, K1839, K1840.
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

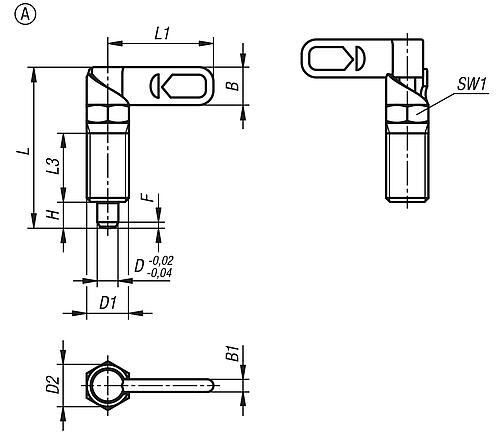

Eigenschaften
| B1: | 3 |
|---|---|
| SW1: | 10 |
| L1=Grifflänge: | 25 |
| L: | 38,5 |
| Ausführung 1: | mit Anschlag |
| Oberfläche Grundkörper: | blank |
| Form: | A |
| Material Grundkörper: | Edelstahl |
| Ausführung 2: | links |
| B: | 9 |
| D2: | 10 |
| D1=Gewinde: | M10 |
| H: | 6 |
| D=Arretierstiftdurchmesser: | 4 |
| L3: | 15 |
| RoHS: | konform |
| Federkraft Anfang F1 ca. N: | 8 |
| Federkraft Ende F2 ca. N: | 14 |
| F x 30°: | 1 |
| Kontermutter: | ohne Kontermutter |
| Form-Typ: | mit Gewindehülse |
