Sperrriegel, D=12, M20, Form:C m. Gewindehülse, m. Kappe, Stahl brüniert, Komp:Polyamid gelb RAL1021 - K1672.06122016
Sperrriegel, D=12, M20, Form:C m. Gewindehülse, m. Kappe, Stahl brüniert, Komp:Polyamid gelb RAL1021 - K1672.06122016
Produktnummer:
7763729
Sperrriegel, D=12, M20, Form:C m. Gewindehülse, m. Kappe, Stahl brüniert, Komp:Polyamid gelb RAL1021 - K1672.06122016
EAN-Nr.:
4059245568987
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
17,83 €*
18,58 €*
(4.04% gespart)
|
| Bis 24 |
16,72 €*
18,58 €*
(10.01% gespart)
|
| Bis 49 |
16,16 €*
18,58 €*
(13.02% gespart)
|
| Bis 99 |
15,60 €*
18,58 €*
(16.04% gespart)
|
| Ab 100 |
14,49 €*
18,58 €*
(22.01% gespart)
|
Produktinformationen "Sperrriegel, D=12, M20, Form:C m. Gewindehülse, m. Kappe, Stahl brüniert, Komp:Polyamid gelb RAL1021 - K1672.06122016"
Sperrriegel werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen, somit kann die Arretierstellung verändert werden. Die Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird und damit der Arretierstift eingezogen bleibt.
Werkstoff:
Riegel 1.0503.
Gewindehülse und Arretierstift Automatenstahl.
Druckfeder 1.4310.
Riegelkappe Thermoplast PA.
Ausführung:
Gewindehülse und Riegel brüniert.
Arretierstift gehärtet, geschliffen und brüniert.
Druckfeder blank.
Riegelkappe in verschiedenen Farben:
- schwarzgrau RAL7021
- reinorange RAL 2004
- rapsgelb RAL 1021
- verkehrsrot RAL 3020
- signalgrün RAL 6032
- verkehrsblau RAL 5017
- lichtgrau RAL 7035
Vorteile:
Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen.
Wahlweise mit farbigen Riegelkappen aus Kunststoff.
Montage über des Außengewinde.
Sonderausführungen auf Anfrage.
Zubehör:
Haltestücke K0638.
Positionierbuchsen K1290, K1839, K1840.
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Werkstoff:
Riegel 1.0503.
Gewindehülse und Arretierstift Automatenstahl.
Druckfeder 1.4310.
Riegelkappe Thermoplast PA.
Ausführung:
Gewindehülse und Riegel brüniert.
Arretierstift gehärtet, geschliffen und brüniert.
Druckfeder blank.
Riegelkappe in verschiedenen Farben:
- schwarzgrau RAL7021
- reinorange RAL 2004
- rapsgelb RAL 1021
- verkehrsrot RAL 3020
- signalgrün RAL 6032
- verkehrsblau RAL 5017
- lichtgrau RAL 7035
Vorteile:
Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen.
Wahlweise mit farbigen Riegelkappen aus Kunststoff.
Montage über des Außengewinde.
Sonderausführungen auf Anfrage.
Zubehör:
Haltestücke K0638.
Positionierbuchsen K1290, K1839, K1840.
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com

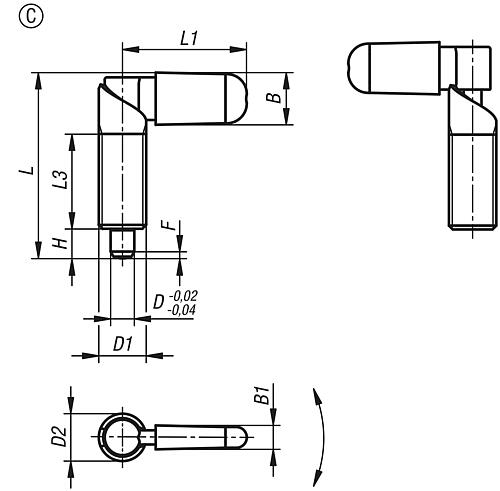

Eigenschaften
| Material Komponente: | Polyamid |
|---|---|
| L: | 72,3 |
| Material Grundkörper: | Stahl |
| Form: | C |
| Oberfläche Grundkörper: | brüniert |
| B1: | 8,5 |
| RoHS: | konform |
| B: | 20,5 |
| D=Arretierstiftdurchmesser: | 12 |
| Form-Typ: | mit Gewindehülse, mit Kappe |
| D2: | 20 |
| H: | 12 |
| L3: | 35 |
| L1=Grifflänge: | 51,3 |
| D1=Gewinde: | M20 |
| Federkraft Anfang F1 ca. N: | 20 |
| Federkraft Ende F2 ca. N: | 60 |
| F x 30°: | 3 |
| Kontermutter: | ohne Kontermutter |
| Farbe Komponente: | rapsgelb |
