Spannexzenter mit Spannhebel, Form:B mit Spannblech, M12, F=0,7, Vergütungsstahl brüniert Komp:Edelstahl - K2049.121
Spannexzenter mit Spannhebel, Form:B mit Spannblech, M12, F=0,7, Vergütungsstahl brüniert Komp:Edelstahl - K2049.121
Produktnummer:
7771526
Spannexzenter mit Spannhebel, Form:B mit Spannblech, M12, F=0,7, Vergütungsstahl brüniert Komp:Edelstahl - K2049.121
EAN-Nr.:
4059245826186
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
48,01 €*
48,49 €*
(0.99% gespart)
|
| Bis 24 |
47,52 €*
48,49 €*
(2% gespart)
|
| Bis 49 |
47,28 €*
48,49 €*
(2.5% gespart)
|
| Bis 99 |
47,04 €*
48,49 €*
(2.99% gespart)
|
| Ab 100 |
46,80 €*
48,49 €*
(3.49% gespart)
|
Produktinformationen "Spannexzenter mit Spannhebel, Form:B mit Spannblech, M12, F=0,7, Vergütungsstahl brüniert Komp:Edelstahl - K2049.121"
Werkstoff:
Vergütungsstahl.
Ausführung:
brüniert.
Hinweis:
Maß A bezieht sich auf den Abstand von Werkstück zur Gewindemitte (Spannschraube).
Um Kratzer am Werkstück zu minimieren empfiehlt sich Form B mit Spannblech.
Der Spannhebel ist aufgrund der Sechskantform in 60° Schritten montierbar und kann somit anwenderbezogen ausgerichtet werden.
Vorteile:
- Kompaktes Design
- Schnelles und einfaches Spannen von Bauteilen
- Werkzeugloses Spannen mittels Spannhebel
Zubehör:
Spannblech K2050.

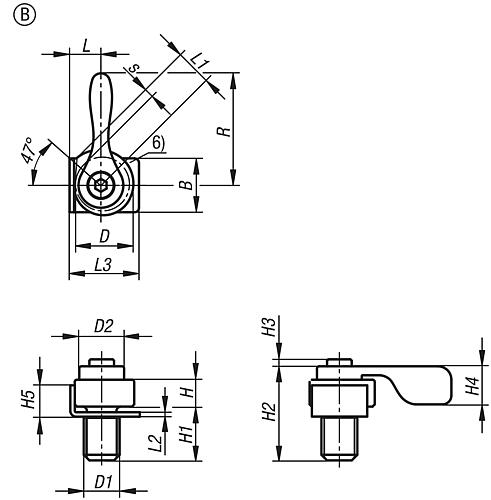

Zeichnungshinweis:
(1) Spannschraube
(2) Federscheibe
(3) Spannhebel
(4) Sechskantschlüssel
(5) Spannexzenter
(6) Spannblech
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Vergütungsstahl.
Ausführung:
brüniert.
Hinweis:
Maß A bezieht sich auf den Abstand von Werkstück zur Gewindemitte (Spannschraube).
Um Kratzer am Werkstück zu minimieren empfiehlt sich Form B mit Spannblech.
Der Spannhebel ist aufgrund der Sechskantform in 60° Schritten montierbar und kann somit anwenderbezogen ausgerichtet werden.
Vorteile:
- Kompaktes Design
- Schnelles und einfaches Spannen von Bauteilen
- Werkzeugloses Spannen mittels Spannhebel
Zubehör:
Spannblech K2050.
Zeichnungshinweis:
(1) Spannschraube
(2) Federscheibe
(3) Spannhebel
(4) Sechskantschlüssel
(5) Spannexzenter
(6) Spannblech
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Material Grundkörper: | Vergütungsstahl |
|---|---|
| A: | 9,5 |
| Material Komponente: | Edelstahl |
| Form: | B |
| Ausführung 1: | mit Spannhebel |
| B=Breite: | 16 |
| Oberfläche Grundkörper: | brüniert |
| D=Durchmesser: | 16 |
| Form-Typ: | mit Spannblech |
| D2: | 14 |
| H=Höhe: | 8 |
| H1: | 18 |
| H2: | 13 |
| H3: | 2,2 |
| H4: | 12 |
| H5: | 9 |
| L1: | 10,9 |
| L3: | 20 |
| L=Länge: | 8 |
| L2: | 1 |
| SW=Schlüsselweite: | 5,5 |
| D1=Gewinde: | M12 |
| Hub S: | 2,9 |
| empfohlenes Anziehdrehmoment Nm: | 6 |
| RoHS: | konform |
| Oberfläche Komponente: | blank |
| R: | 40 |
| Spannkraft kN: | 0,7 |
