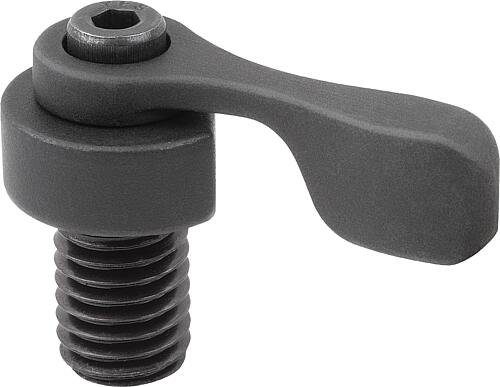

Spannexzenter mit Spannhebel, Form:A ohne Spannblech, M08, F=0,3, Vergütungsstahl brüniert - K2049.080
Spannexzenter mit Spannhebel, Form:A ohne Spannblech, M08, F=0,3, Vergütungsstahl brüniert - K2049.080
Produktnummer:
7771521
Spannexzenter mit Spannhebel, Form:A ohne Spannblech, M08, F=0,3, Vergütungsstahl brüniert - K2049.080
EAN-Nr.:
4059245826131
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
35,27 €*
35,63 €*
(1.01% gespart)
|
| Bis 24 |
34,92 €*
35,63 €*
(1.99% gespart)
|
| Bis 49 |
34,74 €*
35,63 €*
(2.5% gespart)
|
| Bis 99 |
34,56 €*
35,63 €*
(3% gespart)
|
| Ab 100 |
34,38 €*
35,63 €*
(3.51% gespart)
|
Produktinformationen "Spannexzenter mit Spannhebel, Form:A ohne Spannblech, M08, F=0,3, Vergütungsstahl brüniert - K2049.080"
Werkstoff:
Vergütungsstahl.
Ausführung:
brüniert.
Hinweis:
Maß A bezieht sich auf den Abstand von Werkstück zur Gewindemitte (Spannschraube).
Um Kratzer am Werkstück zu minimieren empfiehlt sich Form B mit Spannblech.
Der Spannhebel ist aufgrund der Sechskantform in 60° Schritten montierbar und kann somit anwenderbezogen ausgerichtet werden.
Vorteile:
- Kompaktes Design
- Schnelles und einfaches Spannen von Bauteilen
- Werkzeugloses Spannen mittels Spannhebel
Zubehör:
Spannblech K2050.
Zeichnungshinweis:
(1) Spannschraube
(2) Federscheibe
(3) Spannhebel
(4) Sechskantschlüssel
(5) Spannexzenter
(6) Spannblech
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Vergütungsstahl.
Ausführung:
brüniert.
Hinweis:
Maß A bezieht sich auf den Abstand von Werkstück zur Gewindemitte (Spannschraube).
Um Kratzer am Werkstück zu minimieren empfiehlt sich Form B mit Spannblech.
Der Spannhebel ist aufgrund der Sechskantform in 60° Schritten montierbar und kann somit anwenderbezogen ausgerichtet werden.
Vorteile:
- Kompaktes Design
- Schnelles und einfaches Spannen von Bauteilen
- Werkzeugloses Spannen mittels Spannhebel
Zubehör:
Spannblech K2050.
Zeichnungshinweis:
(1) Spannschraube
(2) Federscheibe
(3) Spannhebel
(4) Sechskantschlüssel
(5) Spannexzenter
(6) Spannblech
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Material Grundkörper: | Vergütungsstahl |
|---|---|
| A: | 7,1 |
| Form: | A |
| Ausführung 1: | mit Spannhebel |
| Oberfläche Grundkörper: | brüniert |
| D=Durchmesser: | 12 |
| Form-Typ: | ohne Spannblech |
| D2: | 10 |
| H=Höhe: | 6 |
| H1: | 12 |
| H2: | 9 |
| H3: | 1,5 |
| H4: | 8,5 |
| L1: | 8,2 |
| L=Länge: | 6 |
| SW=Schlüsselweite: | 2,5 |
| D1=Gewinde: | M8 |
| Hub S: | 2,2 |
| empfohlenes Anziehdrehmoment Nm: | 1,2 |
| RoHS: | konform |
| R: | 25 |
| Spannkraft kN: | 0,3 |
Anmelden
Zubehör

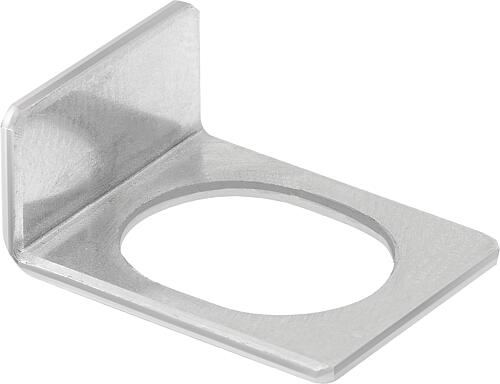

Spannblech für Spannexzenter, Edelstahl blank - K2050
