Sperrriegel mit Anschlag M20x1,5, Form: C Stahl, links, D=10 - K1284.10610201
Sperrriegel mit Anschlag M20x1,5, Form: C Stahl, links, D=10 - K1284.10610201
Produktnummer:
7299790
Sperrriegel mit Anschlag M20x1,5, Form: C Stahl, links, D=10 - K1284.10610201
EAN-Nr.:
4059245317882
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
21,40 €*
22,29 €*
(3.99% gespart)
|
| Bis 24 |
20,06 €*
22,29 €*
(10% gespart)
|
| Bis 49 |
19,39 €*
22,29 €*
(13.01% gespart)
|
| Bis 99 |
18,72 €*
22,29 €*
(16.02% gespart)
|
| Ab 100 |
17,39 €*
22,29 €*
(21.98% gespart)
|
Produktinformationen "Sperrriegel mit Anschlag M20x1,5, Form: C Stahl, links, D=10 - K1284.10610201"
Werkstoff:
Stahl, Festigkeitsklasse 5.8.
Ausführung:
brüniert. Arretierstift gehärtet und geschliffen.
Hinweis:
Sperrriegel werden eingesetzt, wenn der Arretierstift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen.
Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird.
Durch einen 180°-Anschlag wird das Überspringen der Rastkerbe und somit ein erneutes Ausfahren des Arretierstiftes verhindert.
Mit Auswahl der Anschlagseite wird die Drehrichtung des Riegels definiert.

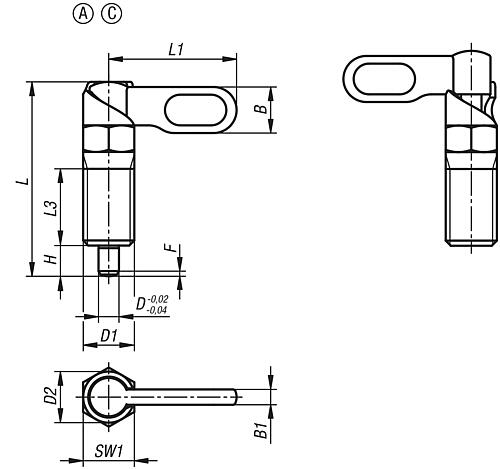

Zeichnungshinweis:
1) Anschlag links
2) Anschlag rechts
B: 18
B1: 6
D: 10
D1: M20x1,5
D2: 20
H: 12
L: 70
L1: 50
L3: 30
SW1: 20
RoHS: ja
F x 30°: 2,8
Form: C
Ausführung: mit Anschlag
Federkraft Ende F2 ca. N: 60
Federkraft Anfang F1 ca. N: 20
K1284.10610201
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Stahl, Festigkeitsklasse 5.8.
Ausführung:
brüniert. Arretierstift gehärtet und geschliffen.
Hinweis:
Sperrriegel werden eingesetzt, wenn der Arretierstift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen.
Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird.
Durch einen 180°-Anschlag wird das Überspringen der Rastkerbe und somit ein erneutes Ausfahren des Arretierstiftes verhindert.
Mit Auswahl der Anschlagseite wird die Drehrichtung des Riegels definiert.
Zeichnungshinweis:
1) Anschlag links
2) Anschlag rechts
B: 18
B1: 6
D: 10
D1: M20x1,5
D2: 20
H: 12
L: 70
L1: 50
L3: 30
SW1: 20
RoHS: ja
F x 30°: 2,8
Form: C
Ausführung: mit Anschlag
Federkraft Ende F2 ca. N: 60
Federkraft Anfang F1 ca. N: 20
K1284.10610201
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| B1: | 6 |
|---|---|
| SW1: | 20 |
| L1=Grifflänge: | 50 |
| L: | 70 |
| Ausführung 1: | mit Anschlag |
| Ausführung 2: | links |
| B: | 18 |
| D2: | 20 |
| D1=Gewinde: | M20x1,5 |
| H: | 12 |
| D=Arretierstiftdurchmesser: | 10 |
| L3: | 30 |
| Form: | C |
| Form-Typ: | Griff pulverbeschichtet, ohne Mutter |
| Federkraft Anfang F1 ca. N: | 20 |
| Federkraft Ende F2 ca. N: | 60 |
| Material Grundkörper: | Stahl |
| F x 30°: | 2,8 |
| Kontermutter: | ohne Kontermutter |
