Sperrriegel mit Anschlag M16, Form: B Stahl, links, D=8 - K1284.1050816
Produktnummer:
7299775
Sperrriegel mit Anschlag M16, Form: B Stahl, links, D=8 - K1284.1050816
EAN-Nr.:
4059245317738
Zur Produktbeschreibung
Menge | Stückpreis |
---|---|
Bis 4 |
17,79 €*
18,53 €*
(3.99% gespart)
|
Bis 24 |
16,68 €*
18,53 €*
(9.98% gespart)
|
Bis 49 |
16,12 €*
18,53 €*
(13.01% gespart)
|
Bis 99 |
15,56 €*
18,53 €*
(16.03% gespart)
|
Bis 999 |
14,45 €*
18,53 €*
(22.02% gespart)
|
Ab 1000 |
13,34 €*
18,53 €*
(28.01% gespart)
|
Produktinformationen "Sperrriegel mit Anschlag M16, Form: B Stahl, links, D=8 - K1284.1050816"
Werkstoff:
Stahl, Festigkeitsklasse 5.8.
Ausführung:
brüniert. Arretierstift gehärtet und geschliffen.
Hinweis:
Sperrriegel werden eingesetzt, wenn der Arretierstift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen.
Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird.
Durch einen 180°-Anschlag wird das Überspringen der Rastkerbe und somit ein erneutes Ausfahren des Arretierstiftes verhindert.
Mit Auswahl der Anschlagseite wird die Drehrichtung des Riegels definiert.

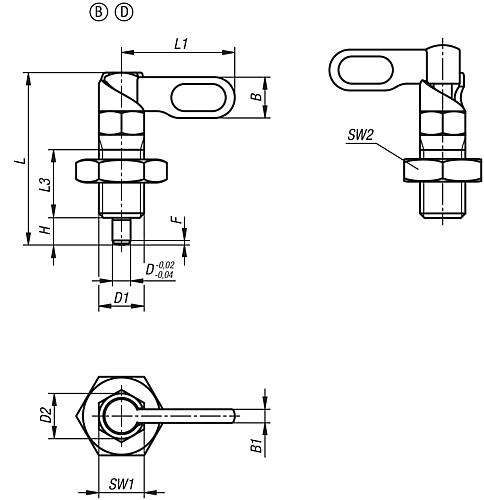

Zeichnungshinweis:
1) Anschlag links
2) Anschlag rechts
B: 14,4
B1: 4,8
D: 8
D1: M16
D2: 16
H: 10
L: 60,4
L1: 40
L3: 26
SW1: 16
SW2: 24
RoHS: ja
F x 30°: 2,3
Form: B
Ausführung: mit Anschlag
Kontermutter: ellenanyával
Federkraft Ende F2 ca. N: 35
Federkraft Anfang F1 ca. N: 15
K1284.1050816
Stahl, Festigkeitsklasse 5.8.
Ausführung:
brüniert. Arretierstift gehärtet und geschliffen.
Hinweis:
Sperrriegel werden eingesetzt, wenn der Arretierstift zeitweise nicht vorstehen darf. Durch Drehen des Riegels um 180° wird der Arretierstift eingezogen.
Eine Rastkerbe bewirkt, dass der Riegel in dieser Stellung gehalten wird.
Durch einen 180°-Anschlag wird das Überspringen der Rastkerbe und somit ein erneutes Ausfahren des Arretierstiftes verhindert.
Mit Auswahl der Anschlagseite wird die Drehrichtung des Riegels definiert.
Zeichnungshinweis:
1) Anschlag links
2) Anschlag rechts
B: 14,4
B1: 4,8
D: 8
D1: M16
D2: 16
H: 10
L: 60,4
L1: 40
L3: 26
SW1: 16
SW2: 24
RoHS: ja
F x 30°: 2,3
Form: B
Ausführung: mit Anschlag
Kontermutter: ellenanyával
Federkraft Ende F2 ca. N: 35
Federkraft Anfang F1 ca. N: 15
K1284.1050816
Eigenschaften
Höhe (mm): | 10 mm |
---|---|
Gewindegröße: | M16 |
