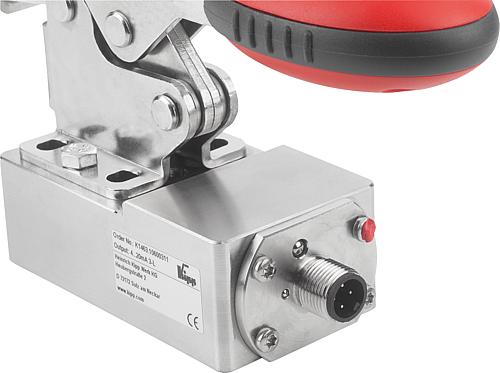

Schnellspanner mit Kraftsensor, Horizontal M06, F4=1200, C1=Max.16,4, 4-20Ma, Edelstahl, Komp: Edelstahl - K1463.10600311
Schnellspanner mit Kraftsensor, Horizontal M06, F4=1200, C1=Max.16,4, 4-20Ma, Edelstahl, Komp: Edelstahl - K1463.10600311
Produktnummer:
7301474
Schnellspanner mit Kraftsensor, Horizontal M06, F4=1200, C1=Max.16,4, 4-20Ma, Edelstahl, Komp: Edelstahl - K1463.10600311
EAN-Nr.:
4059245470181
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
972,81 €*
992,66 €*
(2% gespart)
|
| Bis 24 |
917,22 €*
992,66 €*
(7.6% gespart)
|
| Bis 49 |
889,43 €*
992,66 €*
(10.4% gespart)
|
| Bis 99 |
868,58 €*
992,66 €*
(12.5% gespart)
|
| Ab 100 |
833,84 €*
992,66 €*
(16% gespart)
|
Produktinformationen "Schnellspanner mit Kraftsensor, Horizontal M06, F4=1200, C1=Max.16,4, 4-20Ma, Edelstahl, Komp: Edelstahl - K1463.10600311"
Werkstoff:
Schnellspanner Edelstahl.
Griffelement Polyamid.
Kraftsensor Edelstahl.
Elektronikgehäuse Edelstahl.
Distanzhülse Edelstahl.
Gewindestift Edelstahl.
Schutzkappe Thermoplast.
Ausführung:
Edelstahlteile blank.
Schutzkappe schwarz.
Hinweis:
inkl. 1 Set Spannstücke K1464
Anwendung:
Schnellspanner werden zum Halten und Spannen von Werkstücken verwendet. Sie dienen als Montagevorrichtung und Haltevorrichtung.
Der Schnellspanner mit Kraftsensor ermöglicht das Messen und Einstellen der Spannkraft. Werkstücke können somit definiert und rückverfolgbar gespannt werden.
Das Spannstück dient zum Einstellen der Spannkraft. Für unterschiedlich dicke Werkstücke stehen unterschiedlich hohe Spannstücke zur Verfügung.
Zubehör:
K1464
Technische Daten:
Kraftsensor:
Nennkraft Fnom: Spannkraft F4
Kalibrierbereich: 0 - Spannkraft F4
Gesamtsystem-Genauigkeit: 5% Fnom
Grenzkraft FL: 120% Fnom
Bruchkraft FB: >200% Fnom
Nenntemperaturbereich BT,nom: -20 - +60 °C
Verstärkerelektronik:
Betriebsspannung: 10 - 30 V DC
Ausgangssignal (Nennkennwert) Cnom: 4 - 20 mA 3-Leiter
Zulässige Bürde: <(Ub- 10V)/0,024 A
Elektrischer Anschluss: M12x1
Anschlussbelegung:
1: UB+
2: -
3: 0V / S-
4: S+
Schutzart: IP66
Zeichnungshinweis:
1) Spannstück K1464
A: 26
A1: 10
A2: 5,5
B: 26
B1: 43,5
B2: 45
C: 51,9
C1: max. 16,4
D: M6
D1: 17
D2: M12x1
H: 90,2
H1: 86,1
H2: 30
L: 186,6
L1: 60
L2: 94
SW1: 11
SW2: 3
RoHS: ja
Einbaulage: horizontal
Ausgangssignal: 4-20mA
Handkraft FH N: 160
Haltekraft F1 N: 1350
Haltekraft F2 N: 1900
Spannkraft F3 N: 720
Spannkraft F4 N: 1200
Öffnungswinkel Griff: 67°
Öffnungswinkel Haltearm: 86°
K1463.10600311
Schnellspanner Edelstahl.
Griffelement Polyamid.
Kraftsensor Edelstahl.
Elektronikgehäuse Edelstahl.
Distanzhülse Edelstahl.
Gewindestift Edelstahl.
Schutzkappe Thermoplast.
Ausführung:
Edelstahlteile blank.
Schutzkappe schwarz.
Hinweis:
inkl. 1 Set Spannstücke K1464
Anwendung:
Schnellspanner werden zum Halten und Spannen von Werkstücken verwendet. Sie dienen als Montagevorrichtung und Haltevorrichtung.
Der Schnellspanner mit Kraftsensor ermöglicht das Messen und Einstellen der Spannkraft. Werkstücke können somit definiert und rückverfolgbar gespannt werden.
Das Spannstück dient zum Einstellen der Spannkraft. Für unterschiedlich dicke Werkstücke stehen unterschiedlich hohe Spannstücke zur Verfügung.
Zubehör:
K1464
Technische Daten:
Kraftsensor:
Nennkraft Fnom: Spannkraft F4
Kalibrierbereich: 0 - Spannkraft F4
Gesamtsystem-Genauigkeit: 5% Fnom
Grenzkraft FL: 120% Fnom
Bruchkraft FB: >200% Fnom
Nenntemperaturbereich BT,nom: -20 - +60 °C
Verstärkerelektronik:
Betriebsspannung: 10 - 30 V DC
Ausgangssignal (Nennkennwert) Cnom: 4 - 20 mA 3-Leiter
Zulässige Bürde: <(Ub- 10V)/0,024 A
Elektrischer Anschluss: M12x1
Anschlussbelegung:
1: UB+
2: -
3: 0V / S-
4: S+
Schutzart: IP66
Zeichnungshinweis:
1) Spannstück K1464
A: 26
A1: 10
A2: 5,5
B: 26
B1: 43,5
B2: 45
C: 51,9
C1: max. 16,4
D: M6
D1: 17
D2: M12x1
H: 90,2
H1: 86,1
H2: 30
L: 186,6
L1: 60
L2: 94
SW1: 11
SW2: 3
RoHS: ja
Einbaulage: horizontal
Ausgangssignal: 4-20mA
Handkraft FH N: 160
Haltekraft F1 N: 1350
Haltekraft F2 N: 1900
Spannkraft F3 N: 720
Spannkraft F4 N: 1200
Öffnungswinkel Griff: 67°
Öffnungswinkel Haltearm: 86°
K1463.10600311
Eigenschaften
| Höhe (mm): | 90.2 mm |
|---|---|
| Gewindegröße: | M6 |
