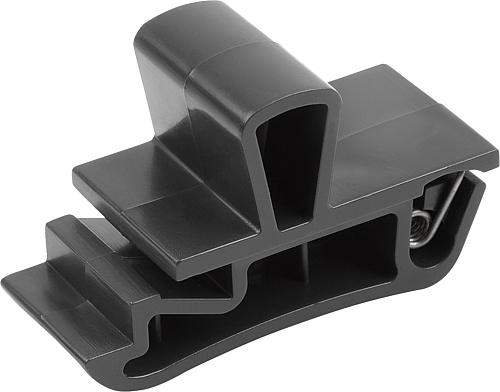

Schnappverschluss einrastbar, Form: C Groß, H=23,1, B=16,5, L=36, S=1, PC/ABS schwarz, Komp: Edelstahl - K1652.222160
Schnappverschluss einrastbar, Form: C Groß, H=23,1, B=16,5, L=36, S=1, PC/ABS schwarz, Komp: Edelstahl - K1652.222160
Produktnummer:
7681935
Schnappverschluss einrastbar, Form: C Groß, H=23,1, B=16,5, L=36, S=1, PC/ABS schwarz, Komp: Edelstahl - K1652.222160
EAN-Nr.:
4059245519552
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
3,63 €*
3,78 €*
(3.97% gespart)
|
| Bis 24 |
3,41 €*
3,78 €*
(9.79% gespart)
|
| Bis 49 |
3,29 €*
3,78 €*
(12.96% gespart)
|
| Bis 99 |
3,18 €*
3,78 €*
(15.87% gespart)
|
| Ab 100 |
2,95 €*
3,78 €*
(21.96% gespart)
|
Produktinformationen "Schnappverschluss einrastbar, Form: C Groß, H=23,1, B=16,5, L=36, S=1, PC/ABS schwarz, Komp: Edelstahl - K1652.222160"
- Werkstoff: Verschluss PC/ABS, Feder Edelstahl 1.4310
- Ausführung: Verschluss schwarz, Feder blank
- Schnappverschlüsse sind für den Einbau in Türen, Klappen und Hauben konzipiert. Sie sind in drei verschiedenen Größen für unterschiedliche Türblattstärken erhältlich.
- Entflammbarkeit: UL94-HB gelistet
- Betätigungsweise: Durch Schieben des Griffes wird der Verschluss in die offene Stellung gebracht, die Türe lässt sich öffnen. Das Verriegeln wird durch Zudrücken der Tür mit Hilfe der Feder automatisch sichergestellt.
- Anwendungsbereiche: Automobilindustrie, Medizintechnik, Maschinenbau, Gerätebau, Industrieschränke
- Montage: 1. Gratfreien Montageausschnitt entsprechend Skizze herstellen. 2. Den Verschluss mit der Frontseite in den Ausschnitt schieben und nach vorne drücken. 3. Verschluss zum Einrasten nach unten drücken.

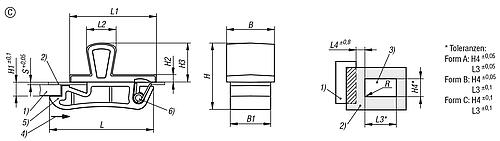

Maße:• B1: 14• H2: 2,6• H3: 13,6• H4: 14,3• L1: 30• L2: 30• L2: 10,3• L3: 22,2• L4: 9,5• R: max. 0,1
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| B1: | 14 |
|---|---|
| Ausführung 1: | mit Griff |
| B=Breite: | 16,5 |
| H=Höhe: | 23,1 |
| L2: | 10,3 |
| Form: | C |
| Ausführung 2: | einrastbar |
| L=Länge: | 36 |
| H4: | 14,3 |
| H2: | 2,6 |
| H3: | 13,6 |
| L1: | 30 |
| L3: | 22,2 |
| L4: | 9,5 |
| R: | max. 0,1 |
| Farbe Grundkörper: | schwarz |
| RoHS: | konform |
| H1=Gesamt- haltebereich: | 4,5 |
| Material Komponente: | Edelstahl |
| Max. Betriebslast in N: | 130 |
| S=Türblattstärke in mm: | 1 |
| Material Grundkörper: | PC/ABS |
| Temperaturbereich °C: | -40 bis 60 |
| Form-Typ: | groß |
