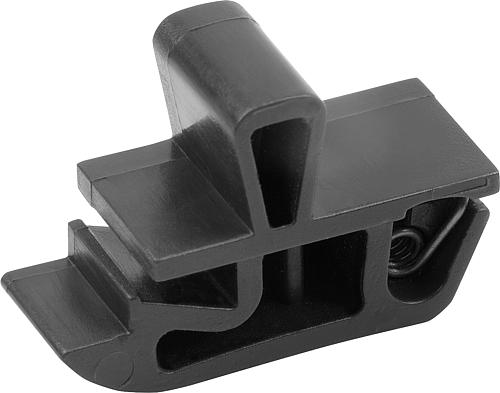

Schnappverschluss einrastbar, Form: B Mittel, H=15,5, B=9,5, L=22,5, S=0,8, PC/ABS schwarz, Komp: Edelstahl - K1652.215090
Schnappverschluss einrastbar, Form: B Mittel, H=15,5, B=9,5, L=22,5, S=0,8, PC/ABS schwarz, Komp: Edelstahl - K1652.215090
Produktnummer:
7681934
Schnappverschluss einrastbar, Form: B Mittel, H=15,5, B=9,5, L=22,5, S=0,8, PC/ABS schwarz, Komp: Edelstahl - K1652.215090
EAN-Nr.:
4059245519545
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
3,29 €*
3,43 €*
(4.08% gespart)
|
| Bis 24 |
3,08 €*
3,43 €*
(10.2% gespart)
|
| Bis 49 |
2,98 €*
3,43 €*
(13.12% gespart)
|
| Bis 99 |
2,88 €*
3,43 €*
(16.03% gespart)
|
| Ab 100 |
2,67 €*
3,43 €*
(22.16% gespart)
|
Produktinformationen "Schnappverschluss einrastbar, Form: B Mittel, H=15,5, B=9,5, L=22,5, S=0,8, PC/ABS schwarz, Komp: Edelstahl - K1652.215090"
- Werkstoff: Verschluss PC/ABS, Feder Edelstahl 1.4310
- Ausführung: Verschluss schwarz, Feder blank
- Schnappverschlüsse sind für den Einbau in Türen, Klappen und Hauben konzipiert. Sie sind in drei verschiedenen Größen für unterschiedliche Türblattstärken erhältlich.
- Entflammbarkeit: UL94-HB gelistet
- Betätigungsweise: Durch Schieben des Griffes wird der Verschluss in die offene Stellung gebracht, die Türe lässt sich öffnen. Das Verriegeln wird durch Zudrücken der Tür mit Hilfe der Feder automatisch sichergestellt.
- Anwendungsbereiche: Automobilindustrie, Medizintechnik, Maschinenbau, Gerätebau, Industrieschränke
- Montage: 1. Gratfreien Montageausschnitt entsprechend Skizze herstellen. 2. Den Verschluss mit der Frontseite in den Ausschnitt schieben und nach vorne drücken. 3. Verschluss zum Einrasten nach unten drücken.

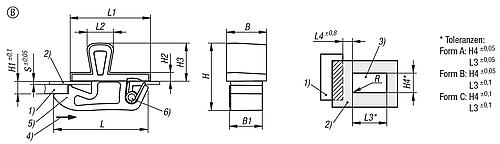

Maße:• B1: 7,8• H2: 2,1• H3: 9,1• H4: 8,2• L1: 19,05• L2: 19,05• L2: 6,3• L3: 12,7• L4: 6,4• R: max. 0,1
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Ausführung 1: | mit Griff |
|---|---|
| Form: | B |
| Ausführung 2: | einrastbar |
| B=Breite: | 9,5 |
| B1: | 7,8 |
| Form-Typ: | mittel |
| H=Höhe: | 15,5 |
| Farbe Grundkörper: | schwarz |
| H2: | 2,1 |
| H3: | 9,1 |
| H1=Gesamt- haltebereich: | 2,65 |
| H4: | 8,2 |
| L1: | 19,05 |
| L3: | 12,7 |
| Max. Betriebslast in N: | 90 |
| L=Länge: | 22,5 |
| L2: | 6,3 |
| S=Türblattstärke in mm: | 0,8 |
| Temperaturbereich °C: | -40 bis 60 |
| Material Grundkörper: | PC/ABS |
| Material Komponente: | Edelstahl |
| RoHS: | konform |
| L4: | 6,4 |
| R: | max. 0,1 |
