Schalengriff klappbar, Form: B Aluminium, schwarz eloxiert, Komp: Polyamid, L=100 - K0239.10021
Produktnummer:
6707862
Schalengriff klappbar, Form: B Aluminium, schwarz eloxiert, Komp: Polyamid, L=100 - K0239.10021
EAN-Nr.:
4059245129805
Zur Produktbeschreibung
Menge | Stückpreis |
---|---|
Bis 4 |
58,49 €*
59,08 €*
(1% gespart)
|
Bis 24 |
57,90 €*
59,08 €*
(2% gespart)
|
Bis 49 |
57,61 €*
59,08 €*
(2.49% gespart)
|
Bis 99 |
57,31 €*
59,08 €*
(3% gespart)
|
Ab 100 |
57,02 €*
59,08 €*
(3.49% gespart)
|
Produktinformationen "Schalengriff klappbar, Form: B Aluminium, schwarz eloxiert, Komp: Polyamid, L=100 - K0239.10021"
Werkstoff: Griffschale und Klappgriff aus Aluminiumprofil.
Abschlusskappen Polyamid.
Form B Befestigung durch 2 Senkschrauben, Stahl.
Ausführung: Griffschale und Klappgriff glasgestrahlt, satiniert und schwarz eloxiert. Gummiprofil schwarz. Befestigungsschrauben verzinkt.
Hinweis: Profil-Klappgriffe Form B können alternativ mit 2 Senkschrauben von außen befestigt werden.
Zwei Kreuznuten für M4-Schrauben ermöglichen einen Maßeanschluss und können als Montagehilfe für zusätzliche Einbauteile dienen.

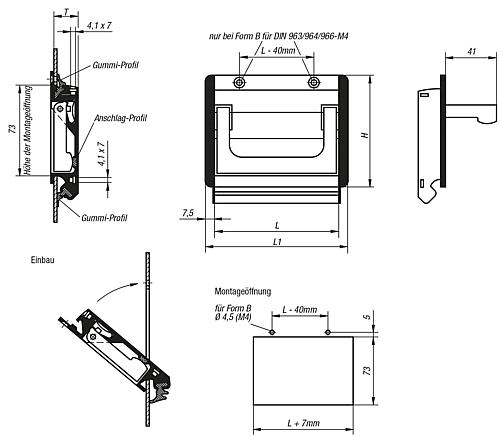

Montage: Nach Einzug des unteren Gummiprofils werden die beiden Seitenkappen auf die Griffschale gedrückt. Nun wird der Griff unter 45° über den unteren Rand der Montageöffnung gesteckt und anschließend gegen die Gehäusewand gehalten.
Je nach Ausführungsart wird jetzt das 2. Gummiprofil in die obere Nut eingedrückt oder die Befestigung erfolgt durch 2 Senkschrauben.
Ausführung: Schale und Klappgriff schwarz eloxiert
Gewicht ca. kg : 0,273
Tragkraft N : 500
Montageöffnung: 107 x 73
L: 100
Abschlusskappen Polyamid.
Form B Befestigung durch 2 Senkschrauben, Stahl.
Ausführung: Griffschale und Klappgriff glasgestrahlt, satiniert und schwarz eloxiert. Gummiprofil schwarz. Befestigungsschrauben verzinkt.
Hinweis: Profil-Klappgriffe Form B können alternativ mit 2 Senkschrauben von außen befestigt werden.
Zwei Kreuznuten für M4-Schrauben ermöglichen einen Maßeanschluss und können als Montagehilfe für zusätzliche Einbauteile dienen.
Montage: Nach Einzug des unteren Gummiprofils werden die beiden Seitenkappen auf die Griffschale gedrückt. Nun wird der Griff unter 45° über den unteren Rand der Montageöffnung gesteckt und anschließend gegen die Gehäusewand gehalten.
Je nach Ausführungsart wird jetzt das 2. Gummiprofil in die obere Nut eingedrückt oder die Befestigung erfolgt durch 2 Senkschrauben.
Ausführung: Schale und Klappgriff schwarz eloxiert
Gewicht ca. kg : 0,273
Tragkraft N : 500
Montageöffnung: 107 x 73
L: 100
Eigenschaften
Länge (mm): | 100 mm |
---|---|
Breite (mm): | 19.5 mm |
