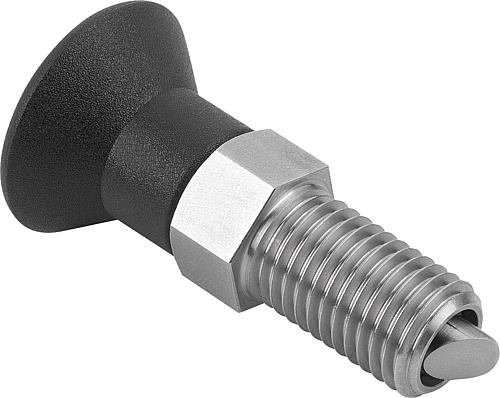

Arretierbolzen Verdrehsicherung mit Anlaufschräge Gr.3 M16X1,5, D=8, Form: A, Edelstahl blank - K1300.013081
Arretierbolzen Verdrehsicherung mit Anlaufschräge Gr.3 M16X1,5, D=8, Form: A, Edelstahl blank - K1300.013081
Produktnummer:
7300134
Arretierbolzen Verdrehsicherung mit Anlaufschräge Gr.3 M16X1,5, D=8, Form: A, Edelstahl blank - K1300.013081
EAN-Nr.:
4059245327683
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
26,03 €*
26,56 €*
(2% gespart)
|
| Bis 24 |
24,54 €*
26,56 €*
(7.61% gespart)
|
| Bis 49 |
23,80 €*
26,56 €*
(10.39% gespart)
|
| Bis 99 |
23,24 €*
26,56 €*
(12.5% gespart)
|
| Ab 100 |
22,31 €*
26,56 €*
(16% gespart)
|
Produktinformationen "Arretierbolzen Verdrehsicherung mit Anlaufschräge Gr.3 M16X1,5, D=8, Form: A, Edelstahl blank - K1300.013081"
Werkstoff:
Stahlausführung:
Arretierstift gehärtet: Festigkeitsklasse 5.8.
Edelstahlausführung:
Arretierstift gehärtet: Gewindehülse 1.4305. Arretierstift 1.4034.
Pilzgriff Thermoplast schwarzgrau.
Ausführung:
Stahlausführung:
Arretierstift gehärtet, geschliffen und brüniert.
Edelstahlausführung:
Arretierstift gehärtet, geschliffen und blank.
Hinweis:
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Durch die Verdrehsicherung wird sichergestellt, dass sich die Position des Bolzens zur Hülse nicht verändert. Die Anlaufschräge erlaubt eine selbsttätigende Ausrückung des Bolzens durch einseitige Querkräfte. Das Lösen der Schraube bis zur Markierung am Bolzen, ermöglicht ein Verdrehen der Anlaufschräge im Raster von 60°.
Montage:
Das Lösen der Schraube erfolgt mittels Sechskant.
Auf Anfrage:
Sonderausführungen.
Zubehör:
Distanzringe K0665
Zeichnungshinweis:
1) Markierungsring
D: 8
D1: M16x1,5
D2: 33
H: 6
L: 66
L1: 26
L2: 10
L3: 23
SW1: 19
RoHS: ja
Form: A
Größe: 3
Ausführung: Verdrehsicherung
Ausprägung: mit Anlaufschräge
Farbe Komponente: schwarzgrau RAL 7021
Federkraft Ende F2 ca. N: 35
Federkraft Anfang F1 ca. N: 20
K1300.013081
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Stahlausführung:
Arretierstift gehärtet: Festigkeitsklasse 5.8.
Edelstahlausführung:
Arretierstift gehärtet: Gewindehülse 1.4305. Arretierstift 1.4034.
Pilzgriff Thermoplast schwarzgrau.
Ausführung:
Stahlausführung:
Arretierstift gehärtet, geschliffen und brüniert.
Edelstahlausführung:
Arretierstift gehärtet, geschliffen und blank.
Hinweis:
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Durch die Verdrehsicherung wird sichergestellt, dass sich die Position des Bolzens zur Hülse nicht verändert. Die Anlaufschräge erlaubt eine selbsttätigende Ausrückung des Bolzens durch einseitige Querkräfte. Das Lösen der Schraube bis zur Markierung am Bolzen, ermöglicht ein Verdrehen der Anlaufschräge im Raster von 60°.
Montage:
Das Lösen der Schraube erfolgt mittels Sechskant.
Auf Anfrage:
Sonderausführungen.
Zubehör:
Distanzringe K0665
Zeichnungshinweis:
1) Markierungsring
D: 8
D1: M16x1,5
D2: 33
H: 6
L: 66
L1: 26
L2: 10
L3: 23
SW1: 19
RoHS: ja
Form: A
Größe: 3
Ausführung: Verdrehsicherung
Ausprägung: mit Anlaufschräge
Farbe Komponente: schwarzgrau RAL 7021
Federkraft Ende F2 ca. N: 35
Federkraft Anfang F1 ca. N: 20
K1300.013081
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Größe: | 3 |
|---|---|
| SW1: | 19 |
| L: | 66 |
| L2: | 10 |
| Ausführung 2: | mit Verdrehsicherung |
| Material Komponente: | Thermoplast |
| Farbe Komponente: | schwarzgrau |
| D2: | 33 |
| D1=Gewinde: | M16x1,5 |
| D=Arretierstiftdurchmesser: | 8 |
| L1: | 26 |
| L3: | 23 |
| Farbe Grundkörper: | blank |
| Form: | A |
| Federkraft Anfang F1 ca. N: | 20 |
| Federkraft Ende F2 ca. N: | 35 |
| Stahlschlüssel Grundkörper: | 1.4034 |
| Material Grundkörper: | Edelstahl |
| RoHS: | konform |
| Hub S: | 6 |
