Arretierbolzen Gr.4 M20X1,5, D=12, Form: D mit Rastnut mit Kontermutter, Edelstahl ungehärtet, Komp: Thermoplast - K0338.1441284
Arretierbolzen Gr.4 M20X1,5, D=12, Form: D mit Rastnut mit Kontermutter, Edelstahl ungehärtet, Komp: Thermoplast - K0338.1441284
Produktnummer:
7292291
Arretierbolzen Gr.4 M20X1,5, D=12, Form: D mit Rastnut mit Kontermutter, Edelstahl ungehärtet, Komp: Thermoplast - K0338.1441284
EAN-Nr.:
4059245227952
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
36,92 €*
38,46 €*
(4% gespart)
|
| Bis 24 |
34,61 €*
38,46 €*
(10.01% gespart)
|
| Bis 49 |
33,46 €*
38,46 €*
(13% gespart)
|
| Bis 99 |
32,31 €*
38,46 €*
(15.99% gespart)
|
| Bis 999 |
30,00 €*
38,46 €*
(22% gespart)
|
| Ab 1000 |
27,69 €*
38,46 €*
(28% gespart)
|
Produktinformationen "Arretierbolzen Gr.4 M20X1,5, D=12, Form: D mit Rastnut mit Kontermutter, Edelstahl ungehärtet, Komp: Thermoplast - K0338.1441284"
Werkstoff:
Stahlausführung:
Arretierstift gehärtet:
Festigkeitsklasse 5.8.
Edelstahlausführung:
Arretierstift gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4034.
Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.
Pilzgriff Thermoplast rot.
Ausführung:
Stahlausführung:
Arretierstift gehärtet, geschliffen und brüniert.
Edelstahlausführung:
Arretierstift gehärtet, geschliffen und blank.
Arretierstift nicht gehärtet, geschliffen und blank.
Hinweis:
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form C bzw. Form D zu verwenden.

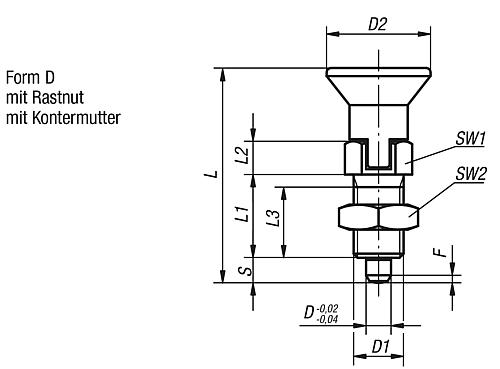

D: 12
D1: M20x1,5
D2: 33
H: 12
L: 78
L1: 28
L2: 14
L3: 25
SW1: 22
SW2: 30
RoHS: ja
F x 30°: 2,8
Form: D
Größe: 4
Ausführung: mit Rastnut
mit Kontermutter
Federkraft Ende F2 ca. N: 39
Federkraft Anfang F1 ca. N: 15
K0338.1441284
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Stahlausführung:
Arretierstift gehärtet:
Festigkeitsklasse 5.8.
Edelstahlausführung:
Arretierstift gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4034.
Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.
Pilzgriff Thermoplast rot.
Ausführung:
Stahlausführung:
Arretierstift gehärtet, geschliffen und brüniert.
Edelstahlausführung:
Arretierstift gehärtet, geschliffen und blank.
Arretierstift nicht gehärtet, geschliffen und blank.
Hinweis:
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form C bzw. Form D zu verwenden.
D: 12
D1: M20x1,5
D2: 33
H: 12
L: 78
L1: 28
L2: 14
L3: 25
SW1: 22
SW2: 30
RoHS: ja
F x 30°: 2,8
Form: D
Größe: 4
Ausführung: mit Rastnut
mit Kontermutter
Federkraft Ende F2 ca. N: 39
Federkraft Anfang F1 ca. N: 15
K0338.1441284
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Höhe (mm): | 78 mm |
|---|
