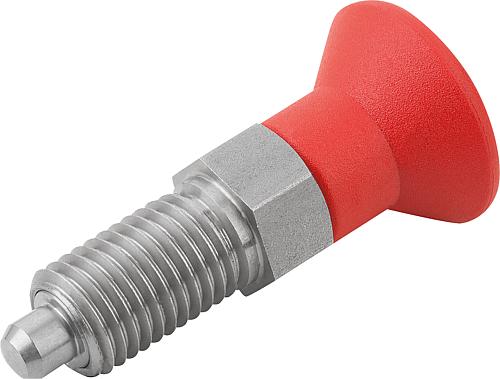

Arretierbolzen Gr.1 M10X1, D=5, Form: A ohne Rastnut ohne Kontermutter, Edelstahl gehärtet, Komp: Thermoplast - K0338.0110584
Arretierbolzen Gr.1 M10X1, D=5, Form: A ohne Rastnut ohne Kontermutter, Edelstahl gehärtet, Komp: Thermoplast - K0338.0110584
Produktnummer:
7292225
Arretierbolzen Gr.1 M10X1, D=5, Form: A ohne Rastnut ohne Kontermutter, Edelstahl gehärtet, Komp: Thermoplast - K0338.0110584
EAN-Nr.:
4059245227358
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
12,21 €*
12,72 €*
(4.01% gespart)
|
| Bis 24 |
11,45 €*
12,72 €*
(9.98% gespart)
|
| Bis 49 |
11,07 €*
12,72 €*
(12.97% gespart)
|
| Bis 99 |
10,69 €*
12,72 €*
(15.96% gespart)
|
| Ab 100 |
9,92 €*
12,72 €*
(22.01% gespart)
|
Produktinformationen "Arretierbolzen Gr.1 M10X1, D=5, Form: A ohne Rastnut ohne Kontermutter, Edelstahl gehärtet, Komp: Thermoplast - K0338.0110584"
Werkstoff:
Stahlausführung:
Arretierstift gehärtet:
Festigkeitsklasse 5.8.
Edelstahlausführung:
Arretierstift gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4034.
Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.
Pilzgriff Thermoplast rot.
Ausführung:
Stahlausführung:
Arretierstift gehärtet, geschliffen und brüniert.
Edelstahlausführung:
Arretierstift gehärtet, geschliffen und blank.
Arretierstift nicht gehärtet, geschliffen und blank.
Hinweis:
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form C bzw. Form D zu verwenden.
D: 5
D1: M10x1
D2: 21
H: 5
L: 43,5
L1: 17
L2: 7
L3: 15
SW1: 13
RoHS: ja
F x 30°: 1,3
Form: A
Größe: 1
Ausführung: ohne Rastnut
Federkraft Ende F2 ca. N: 12
Federkraft Anfang F1 ca. N: 5
K0338.0110584
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Stahlausführung:
Arretierstift gehärtet:
Festigkeitsklasse 5.8.
Edelstahlausführung:
Arretierstift gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4034.
Arretierstift nicht gehärtet:
Gewindehülse 1.4305.
Arretierstift 1.4305.
Pilzgriff Thermoplast rot.
Ausführung:
Stahlausführung:
Arretierstift gehärtet, geschliffen und brüniert.
Edelstahlausführung:
Arretierstift gehärtet, geschliffen und blank.
Arretierstift nicht gehärtet, geschliffen und blank.
Hinweis:
Arretierbolzen werden dort eingesetzt, wo eine Veränderung der Arretierstellung durch Querkräfte verhindert werden soll. Erst nach handbetätigter Ausrückung des Bolzens kann in eine andere Arretierstellung gefahren werden. Soll die Ausrückung über längere Zeit erfolgen und ein Zurückspringen des Arretierstiftes vermieden werden, so ist die Form C bzw. Form D zu verwenden.
D: 5
D1: M10x1
D2: 21
H: 5
L: 43,5
L1: 17
L2: 7
L3: 15
SW1: 13
RoHS: ja
F x 30°: 1,3
Form: A
Größe: 1
Ausführung: ohne Rastnut
Federkraft Ende F2 ca. N: 12
Federkraft Anfang F1 ca. N: 5
K0338.0110584
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Größe: | 1 |
|---|---|
| Material Grundkörper: | Edelstahl |
| Material Komponente: | Thermoplast |
| Form: | A |
| Ausführung 1: | ohne Rastnut |
| Oberfläche Grundkörper: | gehärtet |
| D=Bolzendurchmesser: | 5 |
| Form-Typ: | ohne Rastnut, ohne Kontermutter |
| D2: | 21 |
| L1: | 17 |
| L3: | 15 |
| L=Länge: | 43,5 |
| L2: | 7 |
| Stahlschlüssel Grundkörper: | 1.4034 |
| D1=Gewinde: | M10x1 |
| Federkraft Anfang F1 ca. N: | 5 |
| Federkraft Ende F2 ca. N: | 12 |
| Hub S: | 5 |
| SW1: | 13 |
| F x 30°: | 1,3 |
| Kontermutter: | ohne Kontermutter |
| Farbe Komponente: | verkehrsrot |
