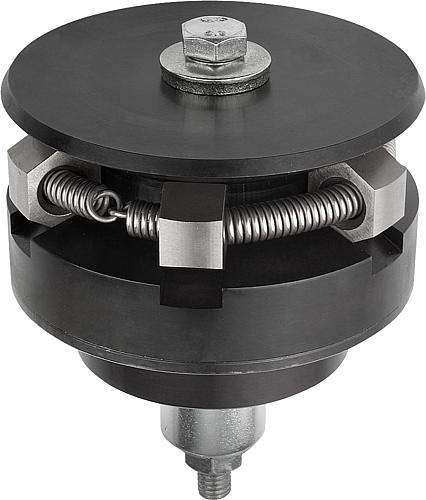

Zentrierspanner, Form: B Stahl, D =86,5, D=102,5 - K0644.0208708
Zentrierspanner, Form: B Stahl, D =86,5, D=102,5 - K0644.0208708
Produktnummer:
6717720
Zentrierspanner, Form: B Stahl, D =86,5, D=102,5 - K0644.0208708
EAN-Nr.:
4059245021130
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
907,87 €*
917,04 €*
(1% gespart)
|
| Bis 24 |
898,70 €*
917,04 €*
(2% gespart)
|
| Bis 49 |
894,11 €*
917,04 €*
(2.5% gespart)
|
| Bis 99 |
889,53 €*
917,04 €*
(3% gespart)
|
| Ab 100 |
884,94 €*
917,04 €*
(3.5% gespart)
|
Produktinformationen "Zentrierspanner, Form: B Stahl, D =86,5, D=102,5 - K0644.0208708"
Werkstoff: Körper 1.2842.
Kugeln und Sechskant 1.4112.
Zugfeder 1.4310.
Ausführung: Körper gehärtet und brüniert. Kugeln und Sechskant gehärtet und geschliffen.
Hinweis: Form B: mit Sechskant für oberflächenempfindliche Lochwandungen.
Anwendung: Für das zentrische Positionieren und Spannen in Sacklöchern. Bedienung von unten, manuell oder automatisiert über Pneumatik oder Hydraulik.
Vorteile: - Präzise Selbstzentrierung.
- Verzugfreies Spannen.
- Große Verstellwege.
- Geringe Bauhöhe.
- Niederzugeffekt.
Technische Daten: Wiederholgenauigkeit ±0,025
Rundlaufgenauigkeit ±0,05
Gewicht ca. kg: 1,765
F kN: 12,5
C (DIN 912): M16x20
Anzahl Kugeln/ 6-kant: 6
M: 5,5
L2: 17
L1 min.: 43
L: 10
H4: 9,2
H3: 25,7
H2: 30,2
H1: 51
H: 61,6
D3: 5
D2: 60
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Kugeln und Sechskant 1.4112.
Zugfeder 1.4310.
Ausführung: Körper gehärtet und brüniert. Kugeln und Sechskant gehärtet und geschliffen.
Hinweis: Form B: mit Sechskant für oberflächenempfindliche Lochwandungen.
Anwendung: Für das zentrische Positionieren und Spannen in Sacklöchern. Bedienung von unten, manuell oder automatisiert über Pneumatik oder Hydraulik.
Vorteile: - Präzise Selbstzentrierung.
- Verzugfreies Spannen.
- Große Verstellwege.
- Geringe Bauhöhe.
- Niederzugeffekt.
Technische Daten: Wiederholgenauigkeit ±0,025
Rundlaufgenauigkeit ±0,05
Gewicht ca. kg: 1,765
F kN: 12,5
C (DIN 912): M16x20
Anzahl Kugeln/ 6-kant: 6
M: 5,5
L2: 17
L1 min.: 43
L: 10
H4: 9,2
H3: 25,7
H2: 30,2
H1: 51
H: 61,6
D3: 5
D2: 60
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Gewindegröße: | M16 |
|---|---|
| Höhe (mm): | 61.6 mm |
