Zentrierspanner, Form: A Stahl, D =11,7, D=14,2 - K0644.0101203
Zentrierspanner, Form: A Stahl, D =11,7, D=14,2 - K0644.0101203
Produktnummer:
6717700
Zentrierspanner, Form: A Stahl, D =11,7, D=14,2 - K0644.0101203
EAN-Nr.:
4059245020935
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
303,21 €*
306,27 €*
(1% gespart)
|
| Bis 24 |
300,14 €*
306,27 €*
(2% gespart)
|
| Bis 49 |
298,61 €*
306,27 €*
(2.5% gespart)
|
| Bis 99 |
297,08 €*
306,27 €*
(3% gespart)
|
| Ab 100 |
295,55 €*
306,27 €*
(3.5% gespart)
|

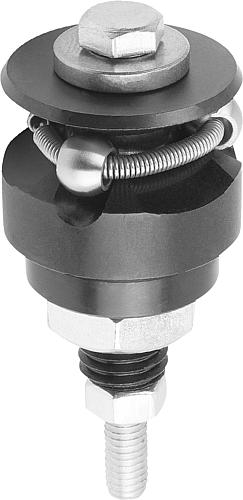

Produktinformationen "Zentrierspanner, Form: A Stahl, D =11,7, D=14,2 - K0644.0101203"
Werkstoff: Körper 1.2842.
Kugeln und Sechskant 1.4112.
Zugfeder 1.4310.
Ausführung: Körper gehärtet und brüniert. Kugeln und Sechskant gehärtet und geschliffen.
Hinweis: Form A: mit Kugel geeignet für das Spannen in Löchern, wo leichte Abdrücke akzeptabel sind.
Anwendung: Für das zentrische Positionieren und Spannen in Sacklöchern. Bedienung von unten, manuell oder automatisiert über Pneumatik oder Hydraulik.
Vorteile: - Präzise Selbstzentrierung.
- Verzugfreies Spannen.
- Große Verstellwege.
- Geringe Bauhöhe.
- Niederzugeffekt.

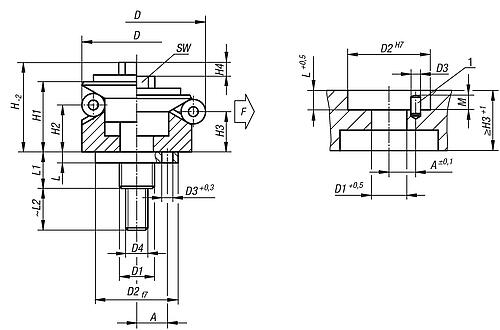

Technische Daten: Wiederholgenauigkeit ±0,025
Rundlaufgenauigkeit ±0,05
A: 3,5
L: 3,5
H4: 1,5
H3: 3
H2: 4,2
H1: 10
H: 12,8
D3: 1,5
D2: 10
D1: M5
D max.: 14,2
D min.: 11,7
M: 2,5
Anzahl Kugeln/ 6-kant: 3
L2: 8
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Kugeln und Sechskant 1.4112.
Zugfeder 1.4310.
Ausführung: Körper gehärtet und brüniert. Kugeln und Sechskant gehärtet und geschliffen.
Hinweis: Form A: mit Kugel geeignet für das Spannen in Löchern, wo leichte Abdrücke akzeptabel sind.
Anwendung: Für das zentrische Positionieren und Spannen in Sacklöchern. Bedienung von unten, manuell oder automatisiert über Pneumatik oder Hydraulik.
Vorteile: - Präzise Selbstzentrierung.
- Verzugfreies Spannen.
- Große Verstellwege.
- Geringe Bauhöhe.
- Niederzugeffekt.
Technische Daten: Wiederholgenauigkeit ±0,025
Rundlaufgenauigkeit ±0,05
A: 3,5
L: 3,5
H4: 1,5
H3: 3
H2: 4,2
H1: 10
H: 12,8
D3: 1,5
D2: 10
D1: M5
D max.: 14,2
D min.: 11,7
M: 2,5
Anzahl Kugeln/ 6-kant: 3
L2: 8
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Material Grundkörper: | Stahl |
|---|---|
| A: | 3,5 |
| Material Komponente: | Stahl |
| M: | 2 |
| L: | 3,5 |
| SW: | 5,5 |
| H: | 12,8 |
| Ausführung 1: | mit Kugel |
| Form: | A |
| Oberfläche Grundkörper: | gehärtet und brüniert |
| D1: | M5 |
| Oberfläche Komponente: | gehärtet und geschliffen |
| H2: | 4,2 |
| Anwendung: | Rohteile |
| H3: | 3 |
| H4: | 1,4 |
| Anzahl Kugeln: | 3 |
| Anzieh- drehmoment max. Nm: | 2 |
| H1: | 10 |
| D2: | 10 |
| D3: | 1,5 |
| D4: | M3 |
| L1: | 11 |
| L2: | 10 |
| D=Durchmesser max.: | 14,2 |
| D=Durchmesser min.: | 11,7 |
| Stahlschlüssel Grundkörper: | 1.2842 |
| Kugel-Ø: | 2,5 |
| Spannart: | Innenspannung |
| Spannkraft max. kN: | 0,5 |
