Spanndorn Baustahl, D =13,5, D=20 - K0357.081420
Spanndorn Baustahl, D =13,5, D=20 - K0357.081420
Produktnummer:
6713221
Spanndorn Baustahl, D =13,5, D=20 - K0357.081420
EAN-Nr.:
4059245020843
Zur Produktbeschreibung
| Menge | Stückpreis |
|---|---|
| Bis 4 |
98,54 €*
99,53 €*
(0.99% gespart)
|
| Bis 24 |
97,54 €*
99,53 €*
(2% gespart)
|
| Bis 49 |
97,04 €*
99,53 €*
(2.5% gespart)
|
| Bis 99 |
96,55 €*
99,53 €*
(2.99% gespart)
|
| Ab 100 |
96,05 €*
99,53 €*
(3.5% gespart)
|

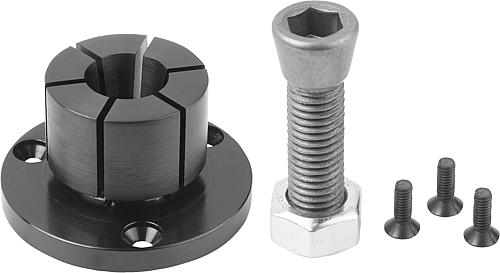

Produktinformationen "Spanndorn Baustahl, D =13,5, D=20 - K0357.081420"
Werkstoff: Gehäuse Baustahl, Kegelkopf-Schraube Einsatzstahl.
Ausführung: Gehäuse brüniert.
Kegelkopf-Schraube einsatzgehärtet.
Hinweis: Der Spanndorn ist für die Zweitbearbeitung von Drehteilen besonders geeignet. Durch drehen oder fräsen kann der Durchmesser D dem zu spannenden Werkstückdurchmesser angepasst werden.
Niedrige Bauweise - keine störenden Spannpratzen.
Spannbewegung mit Inbusschlüssel oder hydraulisch.
* D min. = Kleinster zulässiger Durchmesser auf den "D" gedreht oder gefräst werden darf.
Montage: Den Spanndorn ca. 0,1 mm (Spannweg) über den Durchmesser im Ruhestand weiten. Nun wird der Spanndorn auf einer Dreh- oder Fräsmaschine auf den Innendurchmesser des Werkstückes bearbeitet.
Der Flansch kann bei Bedarf in einer Bohrung oder mit Passstiften zentriert werden.

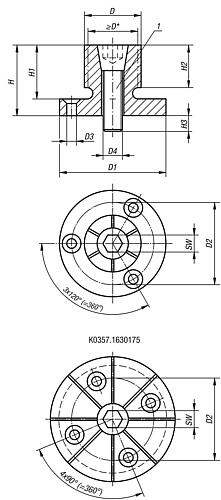

H1: 19
H: 24,9
D1: 37,5 h9
Anziehdrehmoment max. Nm: 34
SW Kegelkopf- Schraube: 6
D4 Kegelkopf- Schraube: M8
Gewicht ca. kg: 0,100
Spannkraft max. kN: 11,1
H3: 14
H2: 15
D3 für Senkschraube: M3
D2: 29
D min.: 13,5
D: 20
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Ausführung: Gehäuse brüniert.
Kegelkopf-Schraube einsatzgehärtet.
Hinweis: Der Spanndorn ist für die Zweitbearbeitung von Drehteilen besonders geeignet. Durch drehen oder fräsen kann der Durchmesser D dem zu spannenden Werkstückdurchmesser angepasst werden.
Niedrige Bauweise - keine störenden Spannpratzen.
Spannbewegung mit Inbusschlüssel oder hydraulisch.
* D min. = Kleinster zulässiger Durchmesser auf den "D" gedreht oder gefräst werden darf.
Montage: Den Spanndorn ca. 0,1 mm (Spannweg) über den Durchmesser im Ruhestand weiten. Nun wird der Spanndorn auf einer Dreh- oder Fräsmaschine auf den Innendurchmesser des Werkstückes bearbeitet.
Der Flansch kann bei Bedarf in einer Bohrung oder mit Passstiften zentriert werden.
H1: 19
H: 24,9
D1: 37,5 h9
Anziehdrehmoment max. Nm: 34
SW Kegelkopf- Schraube: 6
D4 Kegelkopf- Schraube: M8
Gewicht ca. kg: 0,100
Spannkraft max. kN: 11,1
H3: 14
H2: 15
D3 für Senkschraube: M3
D2: 29
D min.: 13,5
D: 20
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| Oberfläche Grundkörper: | brüniert |
|---|---|
| Material Grundkörper: | Baustahl |
| Material Komponente: | Einsatzstahl |
| D1: | 37,5 h9 |
| Oberfläche Komponente: | einsatzgehärtet |
| Anwendung: | bearbeitete Teile |
| D2: | 29 |
| Anzieh- drehmoment max. Nm: | 34 |
| H: | 24,9 |
| H1: | 19 |
| H2: | 15 |
| H3: | 14 |
| RoHS: | konform |
| D=Durchmesser max.: | 20 |
| D=Durchmesser min.: | 13,5 |
| D3 für Senkschraube ISO 10642: | M3 |
| D4 Kegelkopf- Schraube: | M8 |
| Spannart: | Innenspannung |
| Spannkraft max. kN: | 11,1 |
| SW Kegelkopf- Schraube: | 6 |
Anmelden

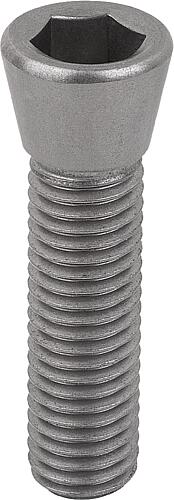

Schraube, Einsatzstahl - K1970
