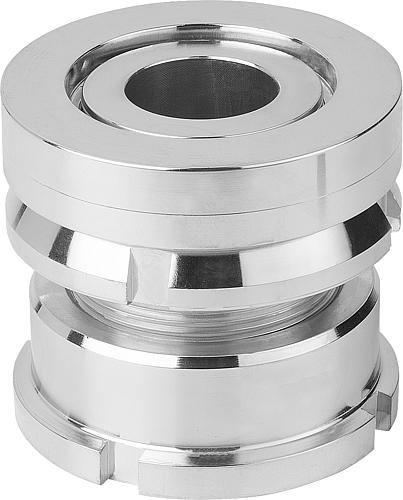

Höhenverstell-Element H=41 Vergütungsstahl, D2=45, D=11 - K0695.0710
Höhenverstell-Element H=41 Vergütungsstahl, D2=45, D=11 - K0695.0710
Produktnummer:
6718895
Höhenverstell-Element H=41 Vergütungsstahl, D2=45, D=11 - K0695.0710
EAN-Nr.:
4059245182855
Zur Produktbeschreibung
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
54,41 €*
55,53 €*
(2.02% gespart)
|
| Bis 24 |
51,31 €*
55,53 €*
(7.6% gespart)
|
| Bis 49 |
49,75 €*
55,53 €*
(10.41% gespart)
|
| Bis 99 |
48,58 €*
55,53 €*
(12.52% gespart)
|
| Ab 100 |
46,64 €*
55,53 €*
(16.01% gespart)
|
Produktinformationen "Höhenverstell-Element H=41 Vergütungsstahl, D2=45, D=11 - K0695.0710"
Werkstoff: Normalausführung 1.7225,
Edelstahlausführung 1.4305.
Ausführung: Normalausführung galvanisch verzinkt, blau chromatiert.
Edelstahlausführung blank.
Hinweis: Die Höhenverstell-Elemente mit Kugel-Ausgleichsscheibe finden dort Verwendung, wo es um die Aufstellung und das Ausrichten von Motoren, Aggregaten, Antriebselementen und Fertigungsstraßen geht. Durch diese kann eine exakte Anlage bei der Montage von schrägen Auflageflächen bis zu einem Neigungswinkel von ca. 4° erfolgen.
Material: Stahl
D: 11
für Schraube: M10
D2: 45
B: 7
H min. : 34
N: 5
H max. : 41
α: 4°
F kN: 120
D1: M30x1,5
M: 2
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Edelstahlausführung 1.4305.
Ausführung: Normalausführung galvanisch verzinkt, blau chromatiert.
Edelstahlausführung blank.
Hinweis: Die Höhenverstell-Elemente mit Kugel-Ausgleichsscheibe finden dort Verwendung, wo es um die Aufstellung und das Ausrichten von Motoren, Aggregaten, Antriebselementen und Fertigungsstraßen geht. Durch diese kann eine exakte Anlage bei der Montage von schrägen Auflageflächen bis zu einem Neigungswinkel von ca. 4° erfolgen.
Material: Stahl
D: 11
für Schraube: M10
D2: 45
B: 7
H min. : 34
N: 5
H max. : 41
α: 4°
F kN: 120
D1: M30x1,5
M: 2
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Heinrich Kipp Werk GmbH & Co.KG, Heubergstr. 2, 72172 Sulz am Neckar, Deutschland, E-Mail: info@kipp.com
Eigenschaften
| D=Innendurchmesser: | 11 |
|---|---|
| D2=Außendurchmesser: | 45 |
| M: | 2 |
| Ausführung 1: | mit Kugel-Ausgleichsscheibe |
| Material Grundkörper: | Vergütungsstahl |
| D1: | M30x1,5 |
| F1 kN: | 92,9 |
| H min.: | 34 |
| H max.: | 41 |
| N: | 5 |
| Kontermutter: | ohne Kontermutter |
| α: | 4° |
| F kN: | 120 |
| für Schraube: | M10 |
| ΔH: | 7 |
